Assembly

►

Before  any  work  on  the  machine  itself,

pull the mains plug.

Auxiliary Handle

►

Operate  your  machine  only  with  the

auxiliary  handle.  The  auxiliary  handle

can  be  set  to  any  position  for  a  secure

and low-fatigue working posture.

 - Turn the bottom part of the auxiliary handle

in  counterclockwise  direction  and  swivel

the auxiliary handle to the desired position.

Then  retighten  the  bottom  part  of  the  aux-

iliary  handle  by  turning  in  clockwise  direc-

tion.

Changing the Tool

The  SDS-max  drill  chuck  allows  for  simple

and convenient changing of drilling tools with-

out the use of additional tools.

The  dust  protection  cap  largely  prevents  the

entry of drilling dust into the tool holder during

operation.  When  inserting  the  tool,  take  care

that the dust protection cap is not damaged.

►

A  damaged  dust  protection  cap  should

be changed immediately.

 We recommend

having  this  carried  out  by  an  after-sales

service.

Inserting (see fi gure A)

 - Clean  and  lightly  grease  the  shank  end  of

the tool.

 - Push  back  the  locking  sleeve  and  insert

the  tool  in  a  twisting  manner  into  the  tool

holder. Release the locking sleeve again in

order to lock the tool.

 - Check the latching by pulling the tool.

Removing (see fi gure B)

 - Push  back  the  locking  sleeve  and  remove

the tool.

Dust/Chip Extraction

Dusts  from  materials  such  as  lead-contain-

ing  coatings,  some  wood  types,  minerals

and  metal  can  be  harmful  to  one’s  health.

Touching  or  breathing-in  the  dusts  can  cause

allergic  reactions  and/or  lead  to  respiratory

infections of the user or bystanders.

Certain  dusts,  such  as  oak  or  beech  dust,

are  considered  as  carcinogenic,  especially

in  connection  with  wood-treatment  additives

(chromate,  wood  preservative).  Materials

containing  asbestos  may  only  be  worked  by

specialists.

 - Provide for good ventilation of the working

place.

 - It is recommended to wear a P2 fi lter-class

respirator.

Observe  the  relevant  regulations  in  your

country for the materials to be worked.

Operation

Starting Operation

► Observe  correct  mains  voltage!  The  volt-

age  of  the  power  source  must  agree  with

the  voltage  specifi ed  on  the  nameplate  of

the machine.

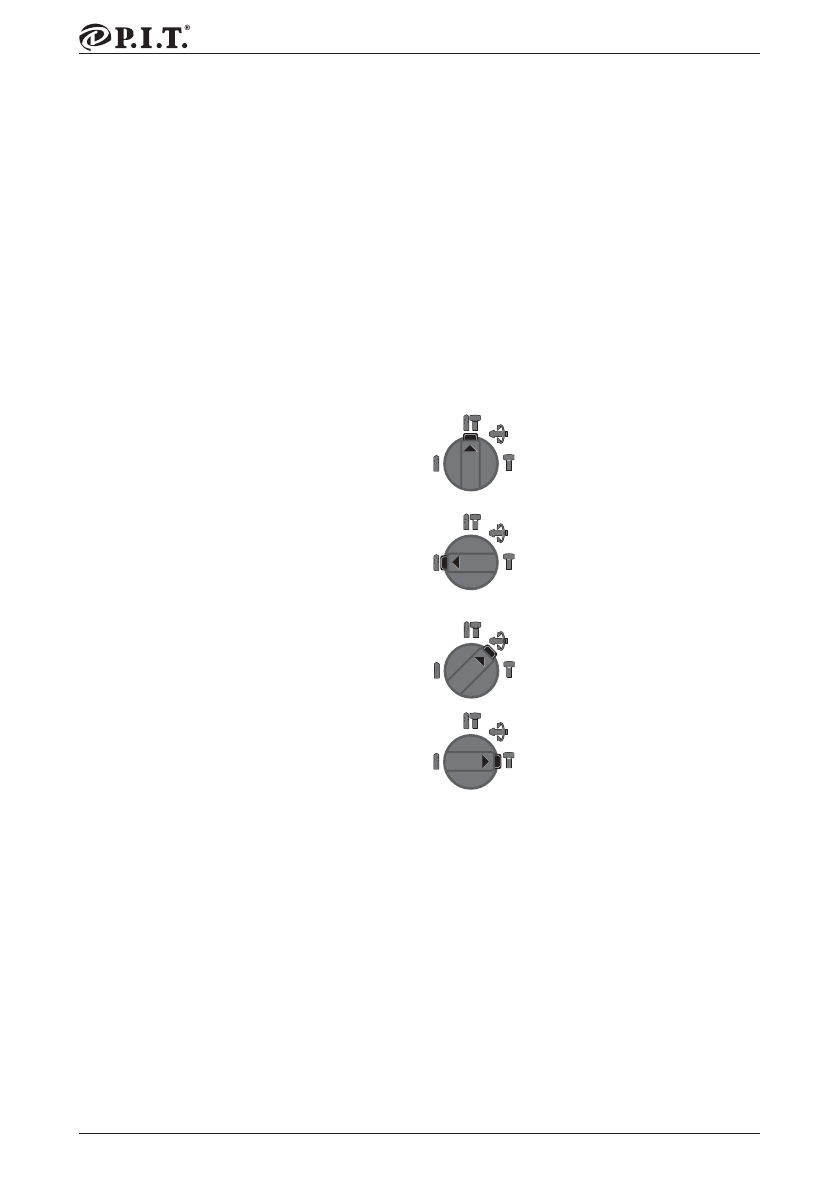

Setting the operating mode

With  the  selector  switch  for  drilling/hammer

drilling, the operating mode of the machine is

selected.

To  change  the  operating  mode,  press  the

release  button  and  turn  the  drilling/hammer

drilling  selector  switch  to  the  desired  position

until it can be heard to latch.

Position  for  hammer

  drilling  in

concrete or stone

Position  for  drilling

  without  im-

pact in wood, metal, ceramic and

plastic as well as for screwdriving

Vario-Lock  position

  for  adjust-

ment  of  the  chiselling  position

The  mode  selector  switch  does

not latch in this position.

Position for chiselling

Switching On and Off

 - To  start  the  machine,  press  the  On/Off

switch and keep it pressed.

 - To switch off  the machine, release the On/

Off  switch.

For  low  temperatures,  the  machine  reaches

the  full  hammer/  impact  capacity  only  after  a

certain time.

This  start-up  time  can  be  shortened  by  strik-

ing  the  inserted  tool  insert  against  the  floor

one time.

Safety Clutch

►

If  the  tool  insert  becomes  caught  or

jammed, the drive to the drill spindle is

interrupted.

  Because  of  the  forces  that

occur,  always  hold  the  power  tool  firmly

with  both  hands  and  provide  for  a  secure
