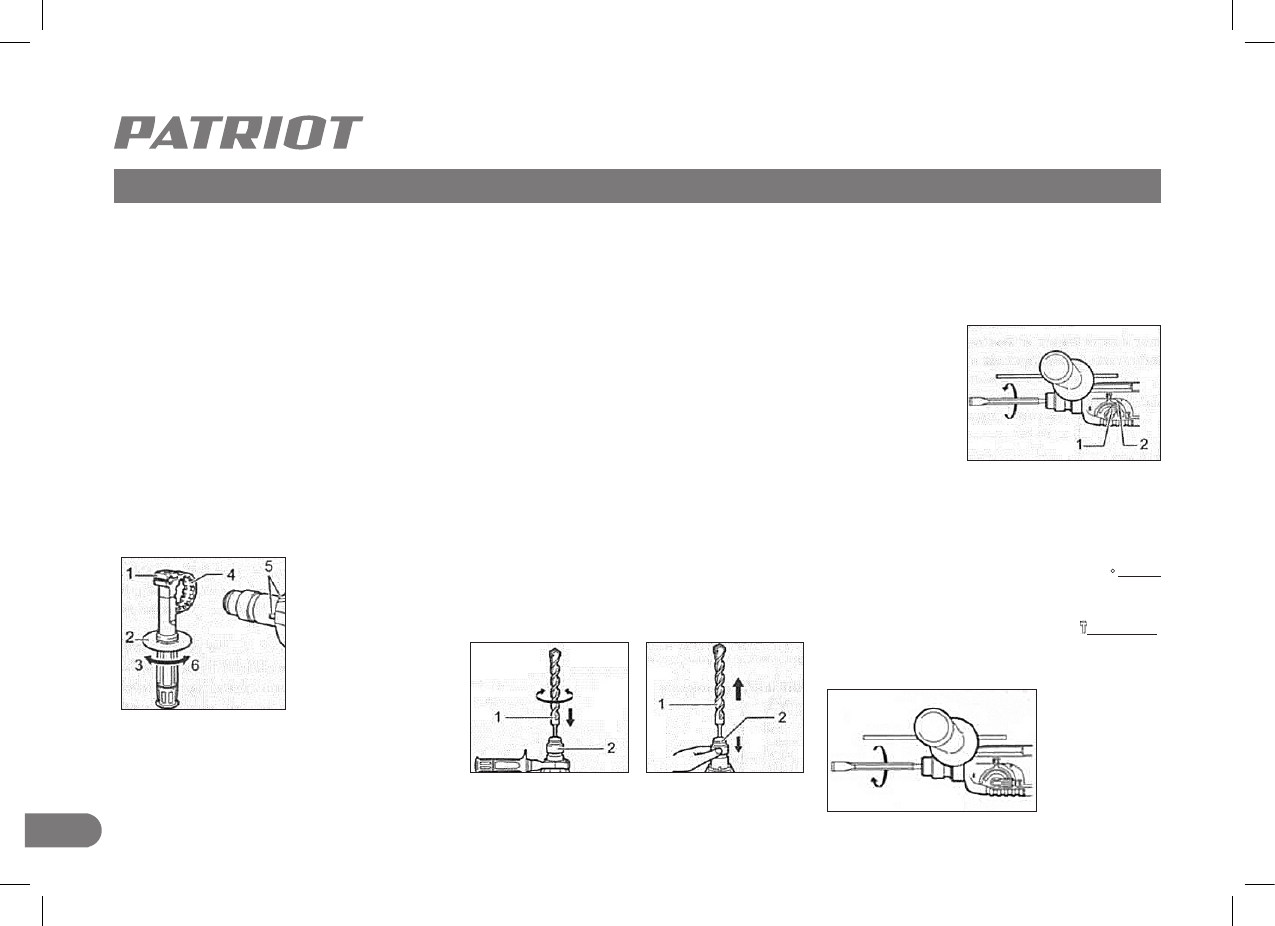

ОПИСАНИЕ СБОРКИ И РАБОТЫ

Монтаж боковой рукоятки

ПРЕДУПРЕЖДЕНИЕ

Всегда используйте боковую рукоятку в це-

лях обеспечения безопасности при работе.

Установите боковую рукоятку таким об-

разом, чтобы зубья рукоятки 4 (Рис.7) вошли
между выступами цилиндра 5 инструмента.
После этого затяните рукоятку путем поворота
по часовой стрелке в желаемом положении 6.
Возможна установка в любом положении при
вращении на 360° вокруг корпуса инструмента.

Для снятия боковой рукоятки ослабьте кре-

пление поворотом против часовой стрелки 3.

Смазка бура

Смажьте головку хвостовика бура заранее

небольшим количеством смазки для бура (при-

мерно 0,5 -1 г).

Такая смазка патрона обеспечивает равно-

мерную работу и увеличивает срок службы.

Установка или снятие бура

Очистите хвостовик бура и нанесите смазку

для буров перед его установкой (примерно 0.5-

1г). Такая смазка хвостовика и патрона обеспе-

чивает равномерный износ и увеличивает срок

службы инструмента и оснастки.

Вставьте бур в патрон инструмента. Повер-

ните бур и протолкните его, пока он не зафик-

сируется. После установки всегда проверяйте

надежность закрепления бура на месте, попы-

тавшись вытащить его из патрона.

Чтобы удалить бур, нажмите вниз на крыш-

ку патрона и вытащите бур.

Поворот долота

(для штробления

или разрушения)

Долото для работ по штробления и разруше-

нию можно повернуть на необходимый угол. Для

изменения угла установки долота нажмите кноп-

ку блокировки 1 (Рис.10) и поверните ручку из-

менения режима работы 2 в положение    «круг»

. Расположите долото под необходимым углом.

Нажмите кнопку блокировки и верните ручку

выбора режима работы в положение   «молоток».

После этого проверьте надежность крепления

долота на месте, немного повернув ее (Рис.11).

Боковая рукоятка

(вспомогательная ручка)

1. Основа рукоятки

2. Боковая ручка

3. Направление

вращения, чтобы

ослабить

4. Зубья

5. Выступ

6.Направление

вращения, чтобы

затянуть

Рис. 7

1. Бур

2. Крышка патрона

Рис. 8

Рис. 9

Установка бура

Снятие бура

1. Кнопка бло-

кировки

2. Ручка изме-

нения режима

работы

Рис. 10

Рис. 11
