КОМПЛЕКТ ПОСТАВКИ

- Руководство по эксплуатации
- Перфоратор
- Дополнительная рукоятка
- Глубиномер
- Угольные щетки (запасной комплект)
- Смазка для насадок
- Пылезащитный колпачок

ПОДГОТОВКА К РАБОТЕ

1. Прежде чем подключить электроин-
струмент к  питающей сети,  убедитесь,
что параметры сети отвечают требова-
ниям, указанным в настоящем руковод-
стве и на электроинструменте.
2. Проверьте целостность электроин-
струмента и сетевого кабеля.
3. При использовании удлинителя убе-
дитесь, что удлинитель рассчитан на
мощность электроинструмента.

ВНИМАНИЕ!

Перед проведением любых

из перечисленных ниже работ по уста-
новке/извлечению насадок, дополни-
тельной рукоятки, глубиномера отключи-
те электроинструмент от питающей сети

.

УСТАНОВКА НАСАДКИ
ПРИМЕЧАНИЕ!

Ваш перфоратор снабжен

универсальным патроном SDS-plus.
1. Нанесите смазку на хвостовик  насадки
перед ее установкой.
2. Для установки насадки необходимо
сдвинуть кожух патрона  к  редуктору,  за-
тем вставить хвостовик  насадки в отвер-
стие патрона до упора (рис. 1).
3. Далее необходимо отпустить кожух па-
трона и убедиться,  что насадка надежно

зафиксирована в патроне  (рис. 2). Для
этого необходимо взяться за насадку и
посредством поступательных движений
вверх/вниз убедиться в надежной фикса-
ции.

4. Для извлечения насадки необходимо
сдвинуть кожух патрона  к редуктору и
извлечь насадку из патрона.

УСТАНОВКА
ДОПОЛНИТЕЛЬНОЙ РУКОЯТКИ

1. Отверните дополнительную рукоятку
в направлении против часовой стрелки.

2. Поверните дополнительную рукоятку
в требуемое положение.
3. Дополнительную рукоятку снова за-
винтите до упора.

УСТАНОВКА ГЛУБИНОМЕРА

1. Отверните фиксатор глубиномера(3).
2. Вставьте глубиномер в предназначен-
ное для него отверстие на дополнитель-
ной рукоятке.
3. Заверните фиксатор.

7

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

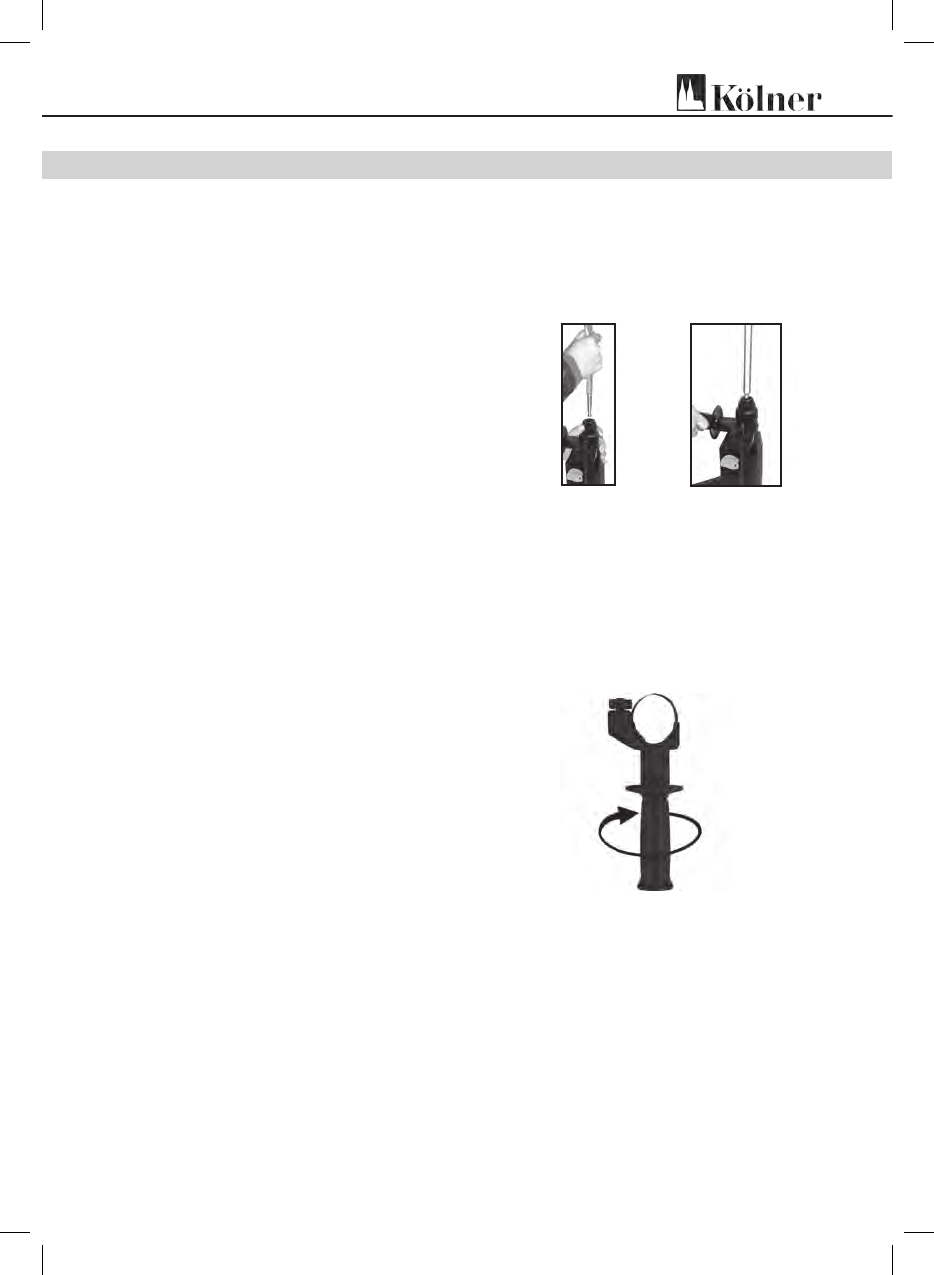

рис. 1

рис. 2
