Расшифровка серийного номера на шильдике изделия:

S/N XX XXXXXXX/ XXXX

буквенно-цифровое обозначение / год и месяц изготовления

1.5 Перфоратор поставляется в продажу в следующей комплектации*:

Перфоратор с патроном SDS-plus/

1

Дополнительная рукоятка

1

Ограничитель глубины сверления

1

Насадки с хвостовиком SDS-plus:
Пика/ долото/ бур

1/ 1/ 3

Руководство по эксплуатации

1

Кейс

1

* в зависимости от поставки комплектация может изменяться

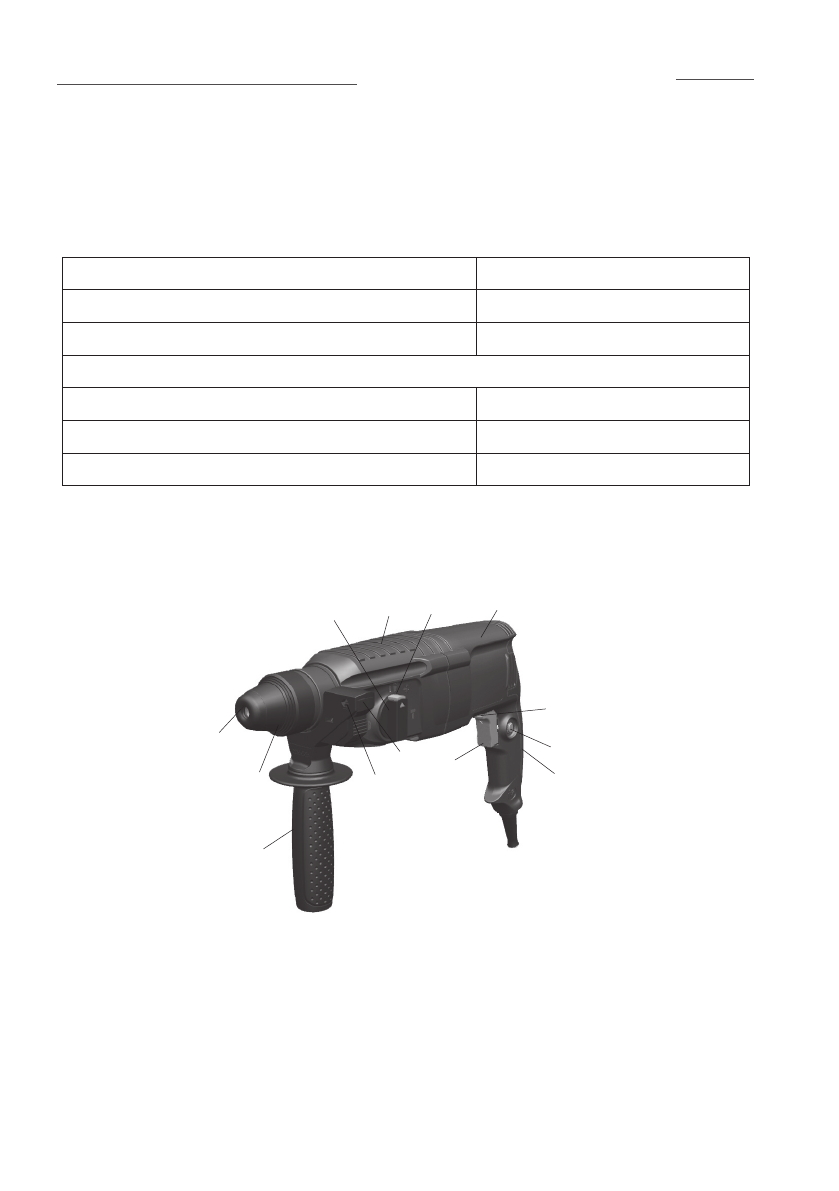

1.6 Общий вид перфоратора представлен на рис.1

1

 - клавиша выключателя;

2

 - переключатель режимов с фиксатором:

«сверление»/«сверление с ударом»/ «удар»;

3

 - корпус двигателя;

4

 - рычаг переключателя реверса;

5

 - дополнительная рукоятка;

6

 - патрон SDS-plus;

7

 - кнопка фиксации клавиши выключателя;

8

 - ограничитель глубины сверления (на рис. не представлен);

9

 - корпус редуктора;

10

 - кнопка фиксации переключателя режимов;

11

 - колпачок пылезащитный;

12

 - крышка корпуса;

13

 - клавиша фиксации ограничителя глубины сверления

рис. 1

2

13

5

6

11

10

9

8

3

4

7

1

12
