1.3 Комплектация

Перфоратор поставляется в продажу в следующей комплектации*:

Перфоратор с патроном SDS-max

1

Пластиковый кейс

1

Дополнительная рукоятка/ щётка угольная

2/ 2

Насадки с хвостовиком SDS-max:
Пика/ сверло

1/ 1

Ключ для крышки смазочного окна

1

Ёмкость со смазкой/ пылеотбойник резиновый

1/ 1

Руководство по эксплуатации

1

* в зависимости от поставки комплектация может изменяться

1.4 Общий вид

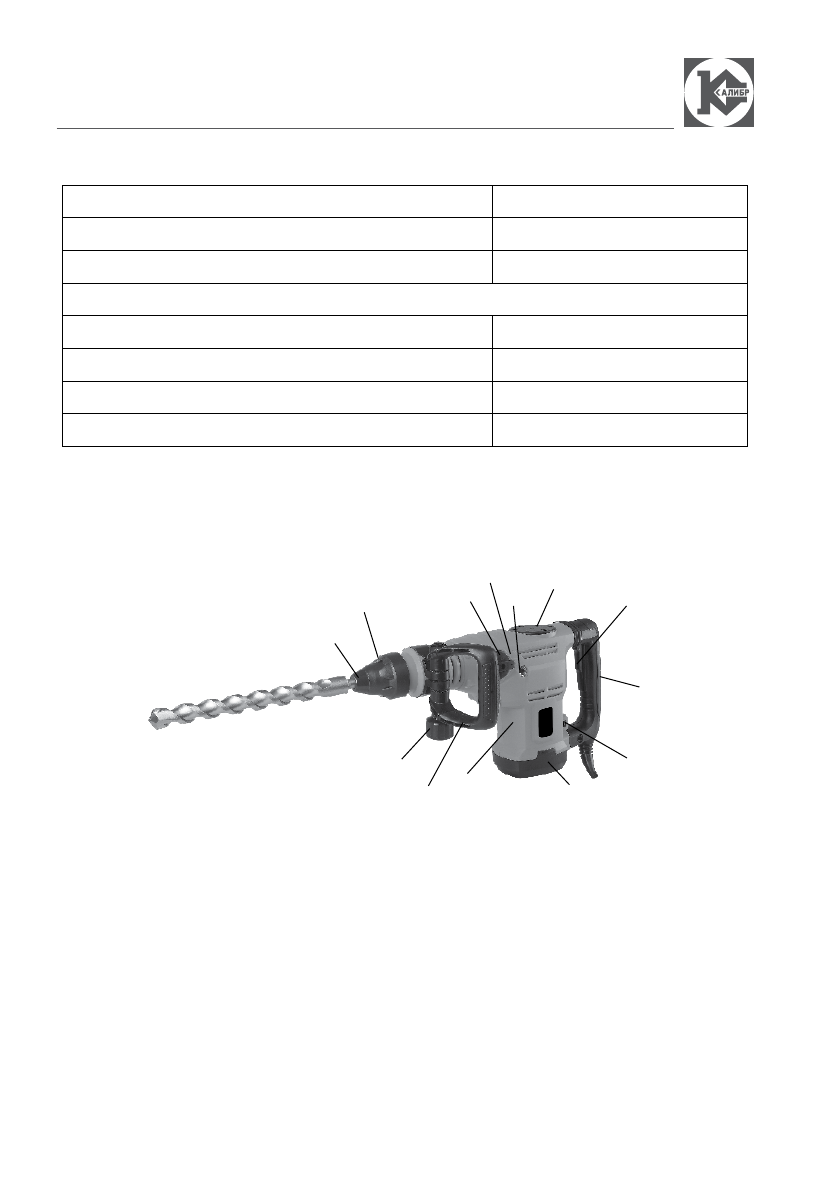

Общий вид перфоратора представлен на рис. 1

13

7

11

6

9

12

4

8

2

5

10

3

1

рис. 1

1

  –  клавиша  выключателя;

2

  –  переключатель  режимов:  «сверление  с  ударом»  /

«удар»/ «стопор ствола»;

3

 – крышка смазочного окна;

4

 – регулятор оборотов двигателя;

5

 –фиксатор переключателя режимов;

6

 – дополнительная рукоятка передняя;

7

 – патрон SDS - max;

8

 – рукоятка;

9

 – корпус перфоратора;

10

 – место крепления дополнительной рукоятки боковой;

11

 – гайка-фиксатор дополнительной рукоятки;

12

 – крышка двигателя;

13

 – колпачок пылезащитный.
