Montaža Saugfixa (glejte sliko H)

Za odsesavanje prahu potrebujete Saugfix (pri-
bor). Saugfix se pri vrtanju odmika nazaj, tako
da se njegova glava vedno nahaja tesno na
podlagi.

–

Pritisnite tipko za nastavitev globine vrtanja

9

 in odstranite globinsko omejilo

12

. Znova

pritisnite tipko

9

 in s sprednje strani

namestite Saugfix v dodatni ročaj

11

.

–

Odsesovalno cev (premer 19 mm, pribor) pri-
ključite na odsesovalno odprtino

14

Saugfix-a.

Odsesovalnik za prah mora ustrezati obdelo-
vancu, ki ga boste brusili.

Za odsesovanje izredno zdravju nevarnih,
kancerogenih ali suhih vrst prahu uporabljajte
specialni sesalnik za prah.

Nastavitev globine vrtanja na Saugfix-u
(glejte sliko I)

Želeno globino vrtanja

X

 lahko določite tudi pri

že montiranem Saugfix-u.

–

Vstavno orodje SDS-plus do konca potisnite
v prijemalo orodja SDS-plus

1

. V nasprotnem

primeru ima lahko premičnost orodja SDS-
plus za posledico napačno nastavitev globine
vrtanja.

–

Odvijte krilni vijak

18

 na Saugfix-u.

–

Nevključeno električno orodje trdno
namestite na mesto vrtanja. Vstavno orodje
SDS-plus mora pri tem nasesti na ploskev.

–

Vodilno cev

19

 Saugfix-a premaknite v držalu

tako, da bo glava Saugfix-a nalegla na
ploskev, kjer boste vrtali. Vodilne cevi

19

 ne

potiskajte čez teleskopsko cev

17

 dlje kot je

potrebno, tako da ostane na teleskopski cevi

17

 viden čim večji del skale.

–

Ponovno zategnite krilni vijak

18

. Odvijte pri-

vojni vijak

15

 na globinskem omejilu

Saugfix-a.

–

Premaknite globinsko omejilo

16

 na

teleskopski cevi

17

 tako, da bo razmak

X

,

prikazan na sliki, ustrezal želeni globini
vrtanja.

–

V tem položaju znova trdno privijte privojni
vijak

15

.

Delovanje

Zagon

f

Upoštevajte omrežno napetost! Napetost
vira električne energije se mora ujemati s
podatki na tipski ploščici električnega
orodja. Orodje, ki je označeno z 230 V,
lahko priključite tudi na napetost 220 V.

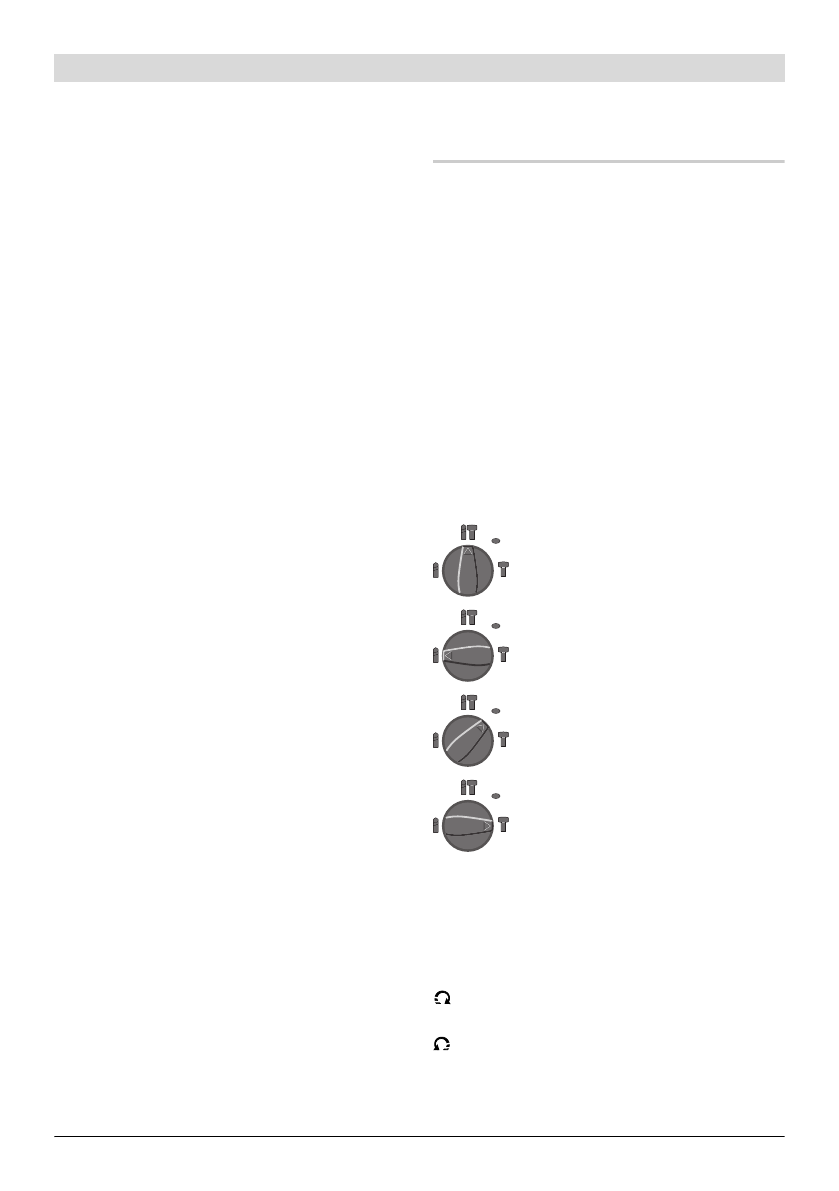

Nastavitev vrste delovanja

S stikalom za izklop udarcev/vrtenja

8

 izberite

način delovanja električnega orodja.

Opozorilo:

Vrsto delovanja spreminjajte samo

pri izklopljenem električnem orodju! V nasprot-
nem primeru lahko poškodujete električno
orodje.

–

Zavrtite stikalo za izklop udarcev/vrtenja

8

 v

željeno pozicijo, dokler slišno ne zaskoči.

Nastavitev smeri vrtenja (glejte sliko J)

S stikalom za preklop smeri vrtenja

7

 lahko

spreminjate smer vrtenja električnega orodja.
Pri pritisnjenem vklopno/izklopnem stikalu

6

spreminjanje smeri vrtenja ni možno.

Vrtenje v desno:

Pritisnite stikalo za preklop

smeri vrtenja

7

 do omejevala na desno.

Vrtenje v levo:

Pritisnite stikalo za preklop

smeri vrtenja

7

 do omejevala na levo.

Za udarno vrtanje, vrtanje in klesanje nastavite
smer vrtenja v desno.

Pozicija za

udarno vrtanje

 v beton

ali kamnine

Pozicija za

vrtanje

 brez udarjanja

–

v les, kovino, keramiko in umetno
maso ter za privijanje

Pozicija

Vario-Lock

 za nastavitev

pozicije dleta

V tej poziciji stikaloza izklop
udarcev/vrtenja

8

 ne zaskoči.

Pozicija za

klesanje
