38
OEU • Printed in Germany • BA 1 609 929 A96 • GBH 4 - top • RUS/BY • OSW 10/99
1 609 929 A96 • TMS • 27.09.99
Съем
Переключатель для выбора режима эксплуатации
(ударное сверление/блокировка вращения) 5
временно поставить на "Долбление" (блокировка
вращения шпинделя дрели).
Фиксирующую втулку 2 стремительно до упора
повернуть против часовой стрелки и снять патрон
для приема инструмента (рисунок С).
Монтаж
Вставить патрон для приема инструмента на
шпиндель дрели.
Фиксирующую втулку 2 повернуть против часовой
стрелки, крепко прижимая ее к корпусу
инструмента до защелкивания и автоматической
фиксации патрона для приема инструмента.
Проверить фиксацию патрона для приема
инструмента.
При помощи быстрозажимного сверлильного
патрона (принадлежности) можно зажимать
инструмент с цилиндрическим хвостовиком.
☞
Быстрозажимный сверлильный патрон
не пригоден для ударного сверления и
долбления.
Монтаж быстрозажимного
сверлильного патрона
Снять патрон для приема инструмента типа SDS-
top. Быстрозажимный сверлильный патрон
(принадлежности) монтируется таким же
способом, как и патрон для приема инструмента
типа SDS-top.
Раскрыть быстрозажимный
сверлильный патрон (рисунок D)
Ослабить крепление сверлильного патрона
правым вращением фиксирующего
кольца 9
.
Сверлильный патрон раскрывать левым
вращением.
Зажать инструмент
Вставить инструмент и, придерживая кольцо с
накаткой 10, закрывать сверлильный патрон от
руки.
Арретировать положение рабочих частей
сверлильного патрона левым вращением
фиксирующего кольца 9
.
Дать переключателю для выбора режима
эксплуатации (ударное сверление/блокировка
вращения) 5 защелкнуться на позиции
"Cверление".
Съем быстрозажимного
сверлильного патрона
Переключатель для выбора режима эксплуатации
(ударное сверление/блокировка вращения) 5
временно поставить на "Долбление" (блокировка
вращения шпинделя дрели).
Фиксирующую втулку 2 стремительно до упора
повернуть против часовой стрелки и снять патрон
для приема инструмента (рисунок С).
■

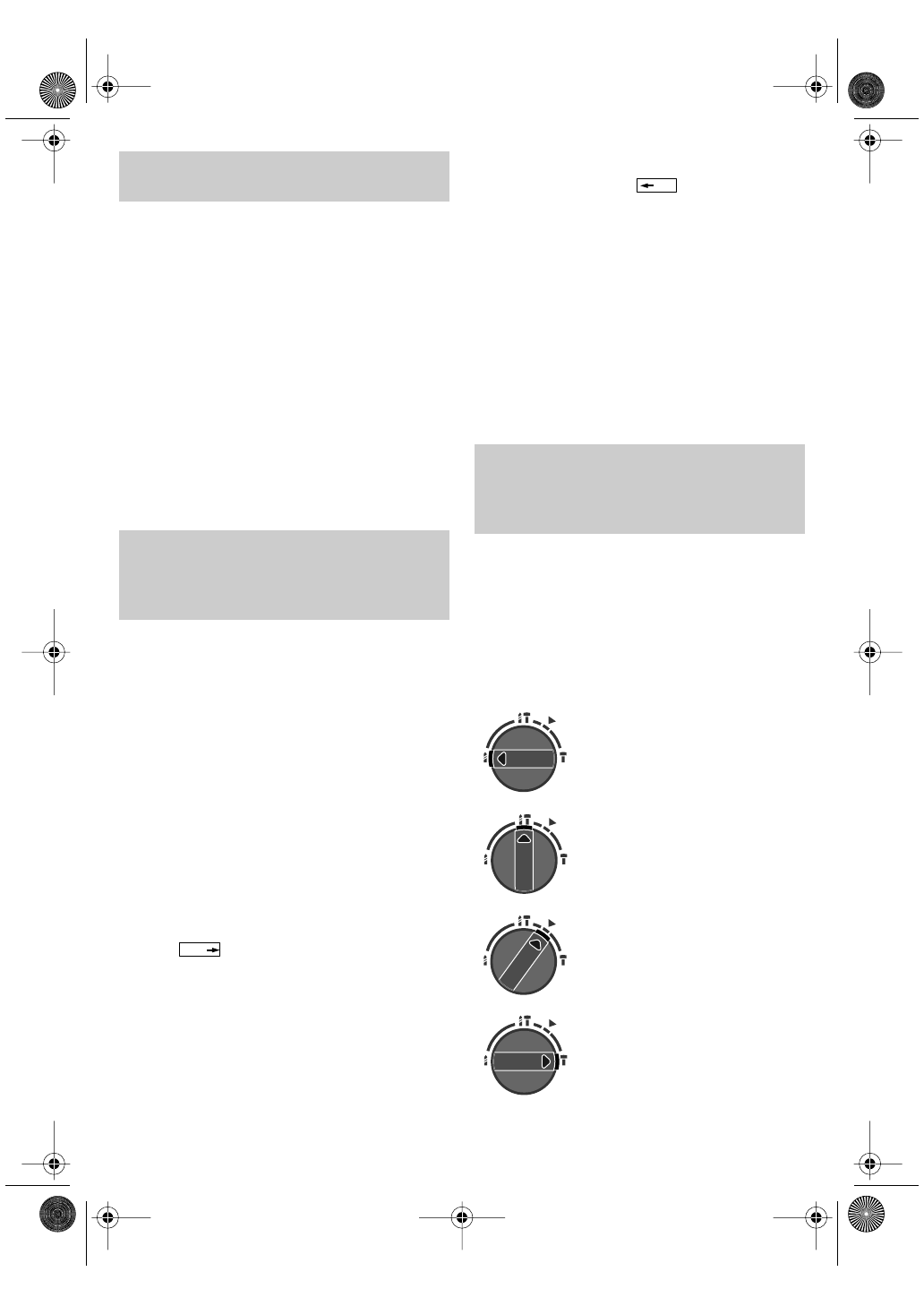

Переключение переключателя для выбора
режима эксплуатации (ударное сверление/
блокировка вращения) 5 допускается только
при полной остановке рабочих элементов
прибора.
Нажать кнопку для деблокировки 6 на
переключателе для выбора режима эксплуатации
(ударное сверление/блокировка вращения) 5 и
одновременно повернуть указанный
переключатель в желаемое положение.
Сверление
Ударное сверление
Положение долота (Vario-lock)
Долбление
(блокировка вращения)
Замена патрона для приема
инструмента типа SDS-top
Быстрозажимный сверлильный
патрон для инструмента с
цилиндрическим хвостовиком
(принадлежности)
AUF
Переключатель для выбора
режима эксплуатации (ударное
сверление/блокировка
вращения)
ZU
GBH 4 - top.book Seite 38 Freitag, 8. Oktober 1999 12:15 12
