р у с с к и й
|
5
РАССТОЕЧНЫЕ
ШКАФЫ
БЕЗ
КАБЕЛЯ
,
ОСНАЩЕННЫЕ
КОНТАКТНЫМИ
ВЫВОДАМИ

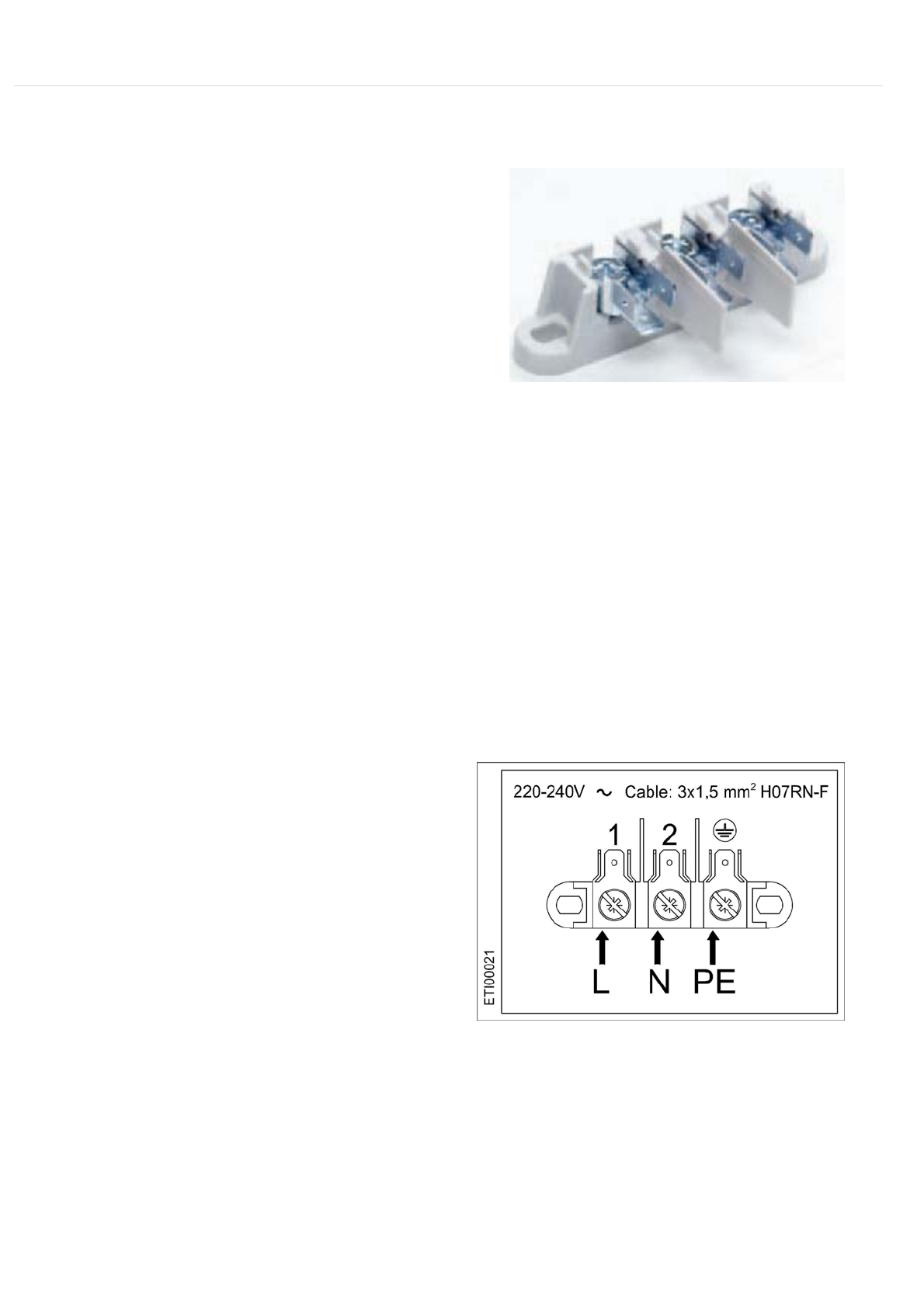

Расстоечные
шкафы
оснащены
контактными
выводами
(
клеммником
)
как
указано
на
рисунке
.
Для
выполнения
электрического
подключения
необходимо
ознакомиться
с
данными
этикетки
,
приведенной
в
инструкции
,
а
также
закрепленной
в
нижней
части
задней
стенки
шкафа
рядом
с
табличкой
технических
данных
.
Для
подключения
шкафа
к
электросети
используется
кабель
в
резиновой
оболочке
типа
H07RN-F.
ВНИМАНИЕ
:
В
соединительном
электрическом
кабеле
желто
-
зеленый
провод
заземления
должен
быть
длиннее
остальных
проводников
как
минимум
на
3
мм
.
Расстоечный
шкаф
должен
быть
подключен
к
электросети
прямым
соединением
и
перед
ним
необходимо
установить
выключатель
,
к
которому
должен
быть
свободный
доступ
,
в
соответствии
с
действующими
международными
,
национальными
и
местными
нормами
и
правилами
.
Контакты
всех
полюсов
этого
выключателя
должны
быть
разделены
таким
образом
,
чтобы
гарантировать
полное
отключение
при
перенапряжении
категории
III.
Правильное
выполнение
заземления
является
обязательным
условием
,
при
этом
кабель
заземления
ни
в
коем
случае
не
должен
отключаться
защитным
выключателем
.
ПОДСОЕДИНЕНИЕ
ПИТАЮЩЕГО
КАБЕЛЯ
Подсоединение
питающего
кабеля
в
клеммной
коробке
выполняется
следующим
образом
:
•
( A1 )
Ослабить
пробку
кабельной
муфты
и
,
выкрутив
винты
,
открыть
нижнюю
часть
задней
стенки
расстоечного
шкафа
.
•
( A2 )
Протянуть
новый
питающий
кабель
через
кабельную
муфту
.
Подсоединить
проводники
нового
питающего
кабеля
в
соответствии
со
схемой
кабельной
разводки
,
указанной
на
этикетке
,
расположенной
на
задней
стенке
шкафа
.
Выполнить
только
указанные
подсоединения
,
пропустив
кабели
под
винтом
в
направлении
вращения
таким
образом
,
чтобы
при
закручивании
винта
проводники
кабеля
были
прочно
зафиксированы
.
На
этикетке
указан
тип
используемого
кабеля
и
сечение
проводников
в
квадратных
миллиметрах
.
•
( A4 )
Закрутив
винты
закрыть
нижнюю
часть
задней
стенки
шкафа
и
заблокировать
кабель
,
закрепив
пробку
кабельной
муфты
.
Характеристики
