РУКОВОДСТВО ПО ЭКCПЛУАТАЦИИ

RUS

1.  Дверца духовки

2.  Панель управления

3.  Цифровой дисплей

4.  Корпус

5.  Ручка дверцы

6.  Верхний уровень

7.  Средний уровень

8.  Нижний уровень

9.  Шнур питания

10.  Ножки

11.  Держатель для противня и решетки

12.  Решетка

13.  Противень

14.  Индикатор отсрочки приготовления

15.  Индикатор работы конвекции

16.  Индикатор работы лампы внутрен

-

него освещения

17.  Температура приготовления в гра

-

дусах Цельсия

18.  Время приготовления (часы:минуты)

19.  Индикатор программы «ВЕРХНИЙ

НАГРЕВ»

20.  Индикатор программы «НИЖНИЙ

НАГРЕВ»

21.  Индикатор программы «НАГРЕВ»

22.  Индикатор программы «РАЗМО

-

РОЗКА»

23.  Индикатор программы «ВЫПЕЧКА»

24.  Индикатор программы «РЫБА»

25.  Индикатор программы «МЯСО»

26.  Индикатор работы верхних нагрева

-

тельных элементов

27.  Индикатор работы нижних нагрева

-

тельных элементов

28.  Кнопка «ИНТЕЛЛЕКТУАЛЬНОЕ

ПРИГОТОВЛЕНИЕ»

29.  Кнопка «ВРЕМЯ/ТЕМПЕРАТУРА»

30.  Кнопки регулировки времени и тем

-

пературы «+» и «-»

31.  Кнопка «ВЫБОР»

32.  Кнопка «КОНВЕКЦИЯ»

33.  Кнопка «ТАЙМЕР»

34.  Кнопка «СТАРТ/ОТМЕНА»

35.  Индикатор программы «ВЕРТЕЛ»

36.  Вертел

37.  Держатель вертела

38.  Отверстие для установки вертела

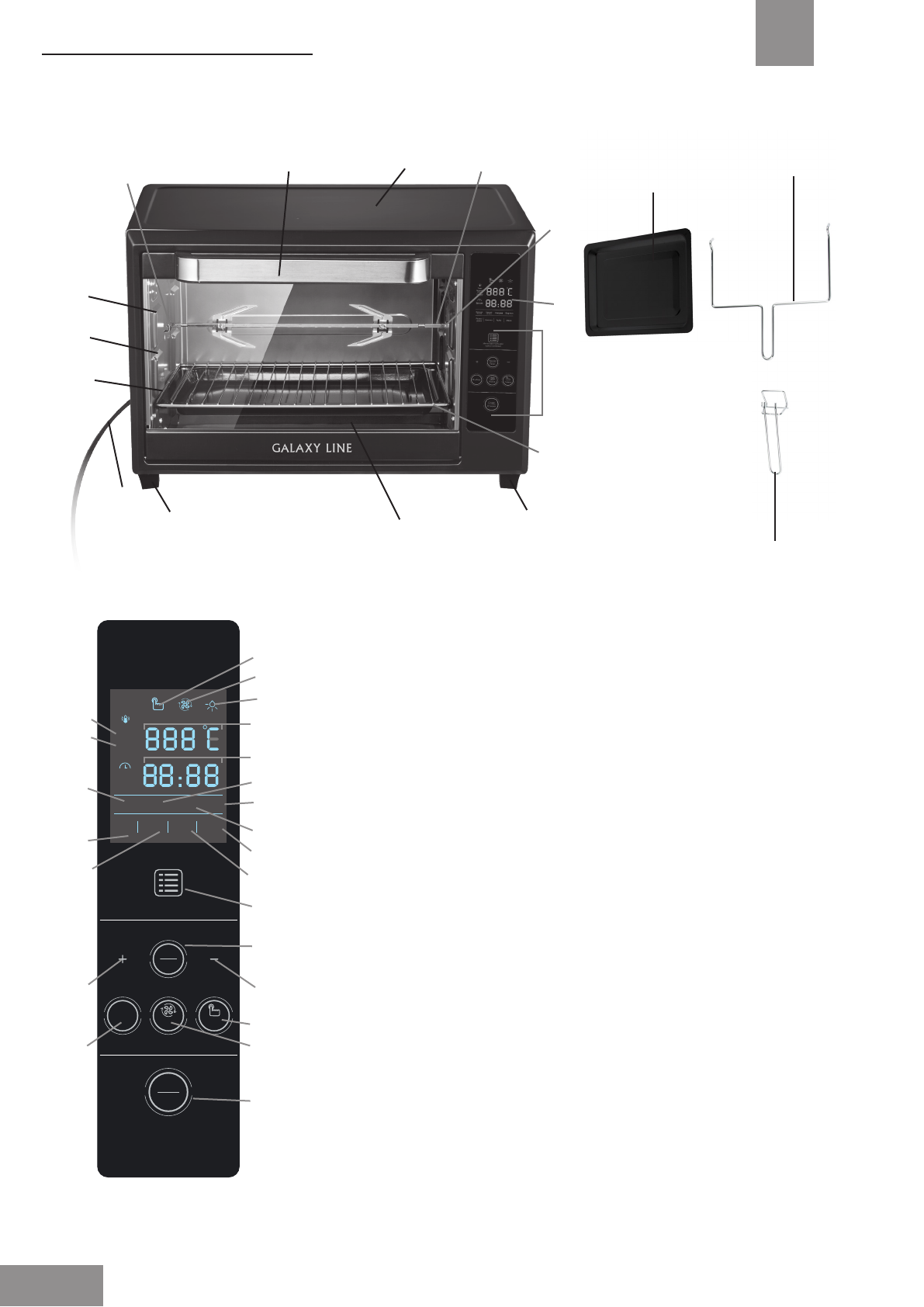

5 ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ ЭЛЕКТРОПРИБОРА

Рис. 1 Общий вид

Рис. 2 Панель

управления

5

3

4

11

12

36

38

38

13

37

2

10

10

14

15

16

17

18

20

21

35

25

24

23

28

22

29

30

30

33
32

31

34

26

27

19

8

7

6

9

1

Мини-печь  представляет  собой  электрическую  духовку.  Справа  от  духов-

ки  расположен  блок  управления,  состоящий  из  восьми  сенсорных  кнопок:

«ИНТЕЛЛЕКТУАЛЬНОЕ ПРИГОТОВЛЕНИЕ» (28), «ВРЕМЯ/ТЕМПЕРАТУРА» (29),

«ВЫБОР» (31), «КОНВЕКЦИЯ» (32), «ТАЙМЕР» (33), «СТАРТ/ОТМЕНА» (34),

кнопки  регулировки  времени  и  температуры  «+»  и  «-»  (30).  Над  ними  на-

ходится  цифровой  дисплей  (3),  отображающий  температуру  нагрева  (17),

время  до  окончания  приготовления  (18),  индикаторы  отсрочки  приготов-

ления  (14),  конвекции  (15),  лампы  внутреннего  освещения  (16),  программ

приготовления  (19-25,  35),  работы  нагревательных  элементов  (26,  27).  По

бокам  и  на  верхней  части  корпуса  электроприбора  находится  множество

вентиляционных отверстий для отвода горячего воздуха. Снизу расположе-

ны  4  ножки  (10),  обеспечивающих  хорошую  устойчивость.  Внутри  духовки

расположены четыре нагревательных элемента, два сверху и два снизу, а по

бокам можно увидеть три направляющих уровня (нижний (8), верхний (7) и

средний (6)) для установки противня (13) или решетки (12). Также внутри

духовки имеются отверстия (38) для установки вертела (36). Духовка осна-

щена дверцей (1) из термостойкого стекла с ручкой (5).

Темп

Верхний

нагрев

Нижний

нагрев

Время

Верхний

нагрев

Нижний

нагрев

Нагрев

Размо-

розк а

Выпечк а

Рыба

Мяс о

Интеллект уальное

приготовление

Время

Темп.

Выбор

Конв.

Таймер

Старт

Отмена

Вертел
