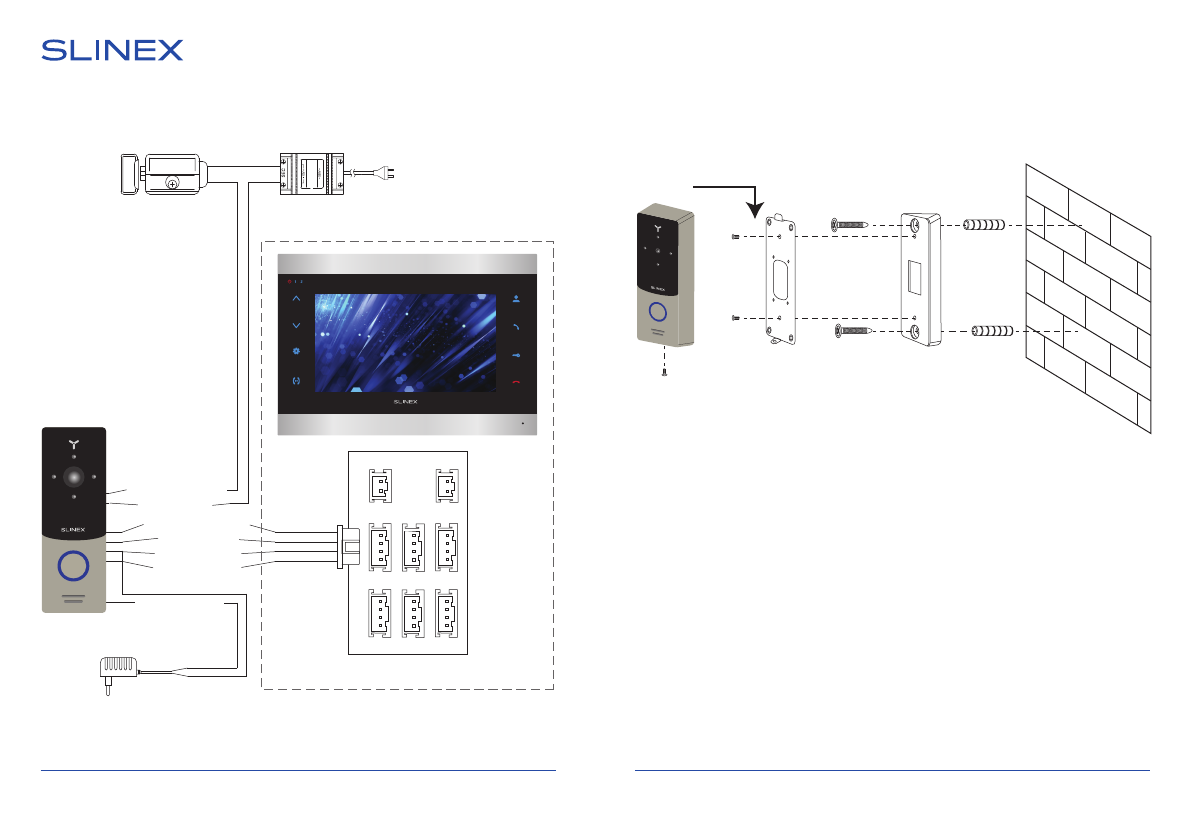

Монтаж на угловой кронштейн
1) Расположите угловой кронштейн вызывной панели в месте
предполагаемого монтажа, на высоте 150-160 см от пола.
2) Разметьте и просверлите 2 отверстия в стене.
3) Поместите в отверстия пластиковые дюбеля из комплекта поставки.
4) Зафиксируйте угловой кронштейн на стене с помощью саморезов.
5) С помощью болтов прикрутите плоский кронштейн поверх углового.
6) Подключите коммуникационные провода вызывной панели и
зафиксируйте панель на плоском кронштейне с помощью болта со
стороны нижней грани.
5. Монтаж
4. Схема подключения
Питание (Красный)
Аудио (Белый)
Земля (Черный)
Видео (Желтый)
Н.О. (Коричневый)
Общ. (Синий)
Замок
ML-20HD
SL-07M (Основной)
Блок питания
замка
Питание камеры
(Красно-белый)
Блок
питания
камеры
(Блок питания камеры
устанавливается опционально,
для записи видео на регистратор)
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
ТВ-выход
ML-20HD
7
