EAN: 5060514914212
(BLACK)
EAN:
5060514914229 (
GOLD
)
EAN: 5060514914236
(SILVER)
Completeness check of the product
Before installation of the outdoor panel, it is necessary to check that
it is complete and all components are available.
Outdoor panel kit includes:
Outdoor panel
Manual
Flush mount bracket
Set of wires with connectors for connection of power supply,
lock, and additional modules
Set of screws with a wrench
1 pc
1 pc
1 pc
1 pc
1 pc
After verifying the device's completeness, you can switch to the outdoor panel
connection.
For connection you will need:
Electrical connection
An Ethernet UTP CAT5 or higher cable connected to a
PoE network switch
or regular
switch
/
router.
Cable length recommendations
The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,
according to the IEEE 802.3 standard.
Power supply at +12 V, 2 amps.

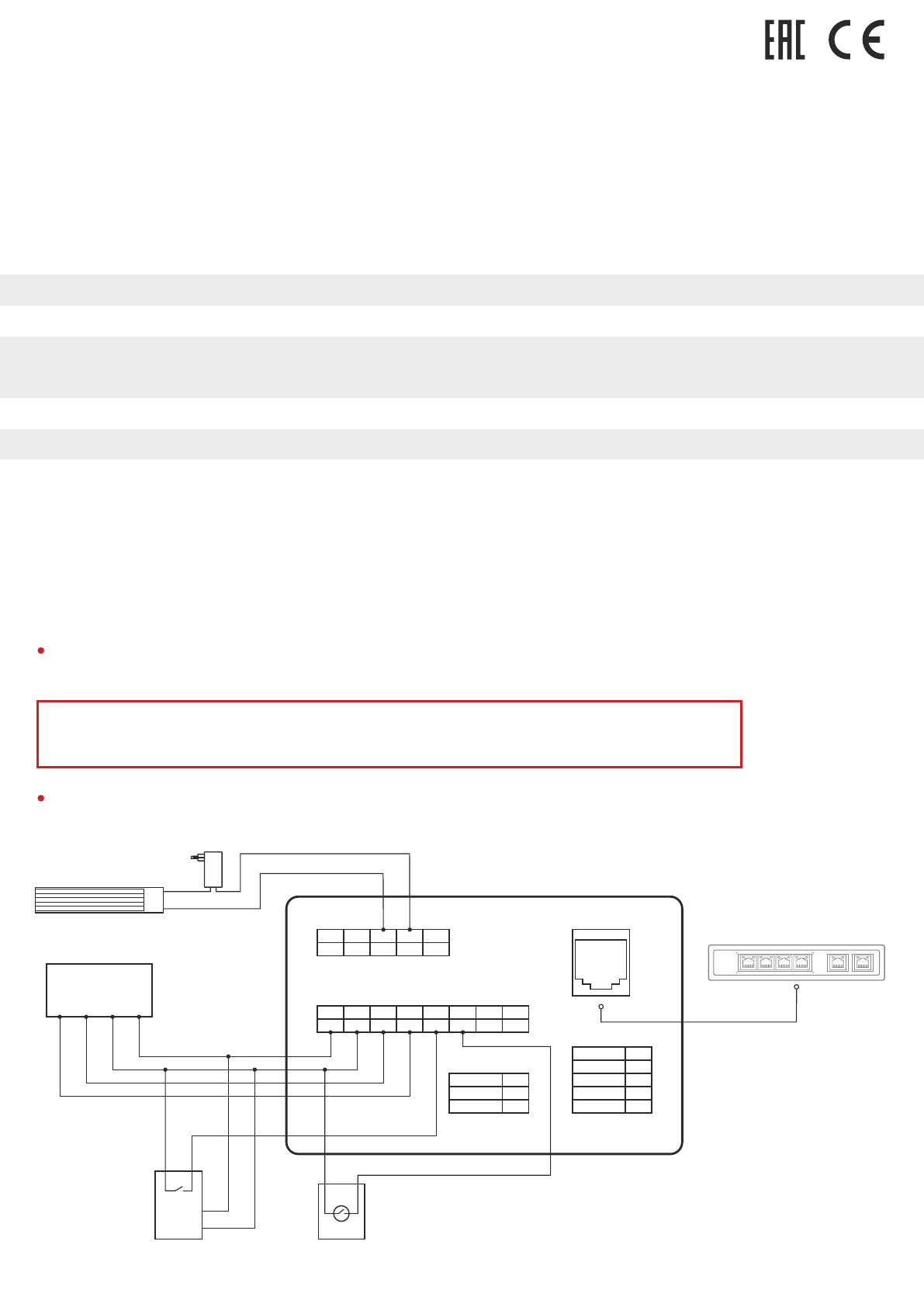

Connection scheme of electromagnetic lock
using PoE Switch
+12V
DC
Electromagnetic Lock
-
+
PoE
PoE Switch
1
2
3
4
LINK
PWR
PWR
LINK
UP LINK
UP LINK
LINK
PoE
PoE Switch
LAN (PoE)
1
2
3
+12V
NC
Supply / Relay Outputs
4
5
GND
NO
COM
1
2
3
+12V
485+
RS485 / Exit Button / Door Sensor
4
5
GND
EXIT
485-
6
DS
7
8
DIN
FIN
RS-232
Green
Black
RX
GND
White
TX
Wiegand Out
Yellow
Orange
WD0
WD1
Blue
BIP
Red
Brown
+5V
GND
SH-42
(optional)
GND
+12V
Door Sensor
SH-45
Exit Button
A plug for connectors
1 pc
