41

Число на регулировочном диске

Ударов в минуту

5
4
3
2
1

1 450
1 350
1 150

800
730

010281

Только для моделей HM1317C, HM1317CB

Примечание:

•

Количество  ударов  в  минуту  без  нагрузки
сокращается  по  сравнению  с  количеством
ударов

с

нагрузкой.

Это

объясняется

стремлением  снизить  вибрацию  при  работе
без  нагрузки  и  не  является  признаком
неисправности.

При

сверлении

бетона

количество ударов в минуту увеличивается и
достигает показателя, указанного в таблице.
При  низкой  температуре  и  повышении
вязкости смазки данная функция  инструмента
может  не  работать  даже  при  работающем
электродвигателе.

ПРЕДУПРЕЖДЕНИ:

•

Поворотный  регулятор  можно  поворачивать
только  до  значения 5 и

назад  до 1. Не

применяйте силу для поворота более 5 или
ниже 1, так как это приведет к отказу функции
регулирования скорости.

Индикаторная лампа

Рис.3

При  подключении  инструмента  к  сети  питания
загорается  зеленый  индикатор  включения.  Если
индикатор  не  загорается,  то  неисправен  либо
сетевой шнур, либо контроллер. Если индикатор
горит, а инструмент не запускается даже при его
включении, то: либо износились угольные щетки,
либо неисправен контроллер или переключатель
ВКЛ./ВЫКЛ. электродвигателя.
Когда  угольные  щетки  износились  практически
полностью,  начинает  мигать  красный  индикатор,
указывающий

на

необходимость

проведения

технического  обслуживания.  Примерно  через 8
часов эксплуатации электродвигатель отключится
автоматически.

МОНТАЖ

ПРЕДУПРЕЖДЕНИ:

•

Перед  проведением  каких-либо  работ  с
инструментом

всегда

проверяйте,

что

инструмент выключен, а шнур питания вынут
из розетки.

Боковая рукоятка (вспомогательная
рукоятка)

Рис.4

Боковую ручку можно разворачивать на 360° по
вертикали и закреплять в нужном положении. Для
этого следует ослабить зажимную гайку и повернуть
боковую  ручку  в  требуемое  положение.  Затем
надежно затянуть зажимную гайку.

Установка или снятие биты

Только для моделей HM1307C, HM1317C

Рис.5

Развернув  долото  выемкой  на  хвостовике  к
держателю инструмента, вставьте долото до упора.
Затем

потяните

и

разверните

держатель

инструмента  на 180°, чтобы

закрепить  долото.

После  установки  всегда  проверяйте  надежность
крепления долота, попробовав вытянуть его.

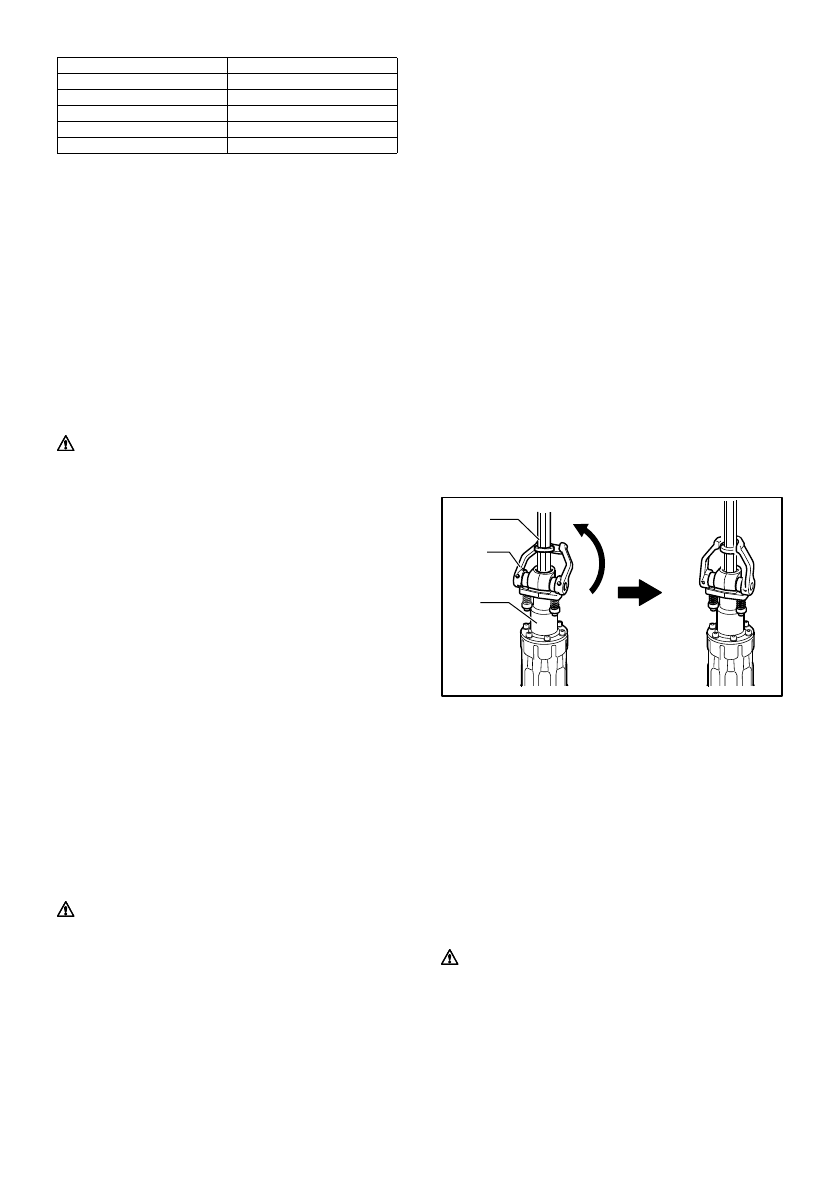

Только для моделей HM1307CB, HM1317CB

Рис.6

В  данный  инструмент  можно  вставлять  биты  с
воротником или без воротника  на хвостовике биты.

(1) Для бит с воротником

1

2

3

4

5

010293

Для установки биты выполните процедуру (1) или
(2), как описано ниже.

Поверните  фиксатор  инструмента  назад  и
немного

вниз.

Вставьте

биту

в

инструментальную оправку как можно дальше.
Для  надежного  крепления  биты,  поверните
фиксатор  инструмента  в  первоначальное
положение.

ПРЕДУПРЕЖДЕНИ:

•

Всегда  проверяйте  надежность  крепления
биты,

попытавшись

вытянуть

биту

из

инструментальной оправки после завершения
процедуры выше.

1. Бита
2. Фиксатор инструмента
3. Инструментальная оправка
4. Когда бита вставлена
5. Когда бита удерживается
