14
Дисп
лей
Защи
тный вык
лю
ча
те
ль
пос
ле
дова
те
льнос
ти фаз
Перек
лю
ча
те
ль
Перек
лю
ча
те
ль по
ток
а во
ды
Ре
ле низк
ог
о дав
лени
я
Ре
ле выс
ок
ог
о дав
лени
я
Же
лт
ы
й
Синий
Управ
ляющ
ее
ус
тройс
тво L
CD/LED
Оранж
евый

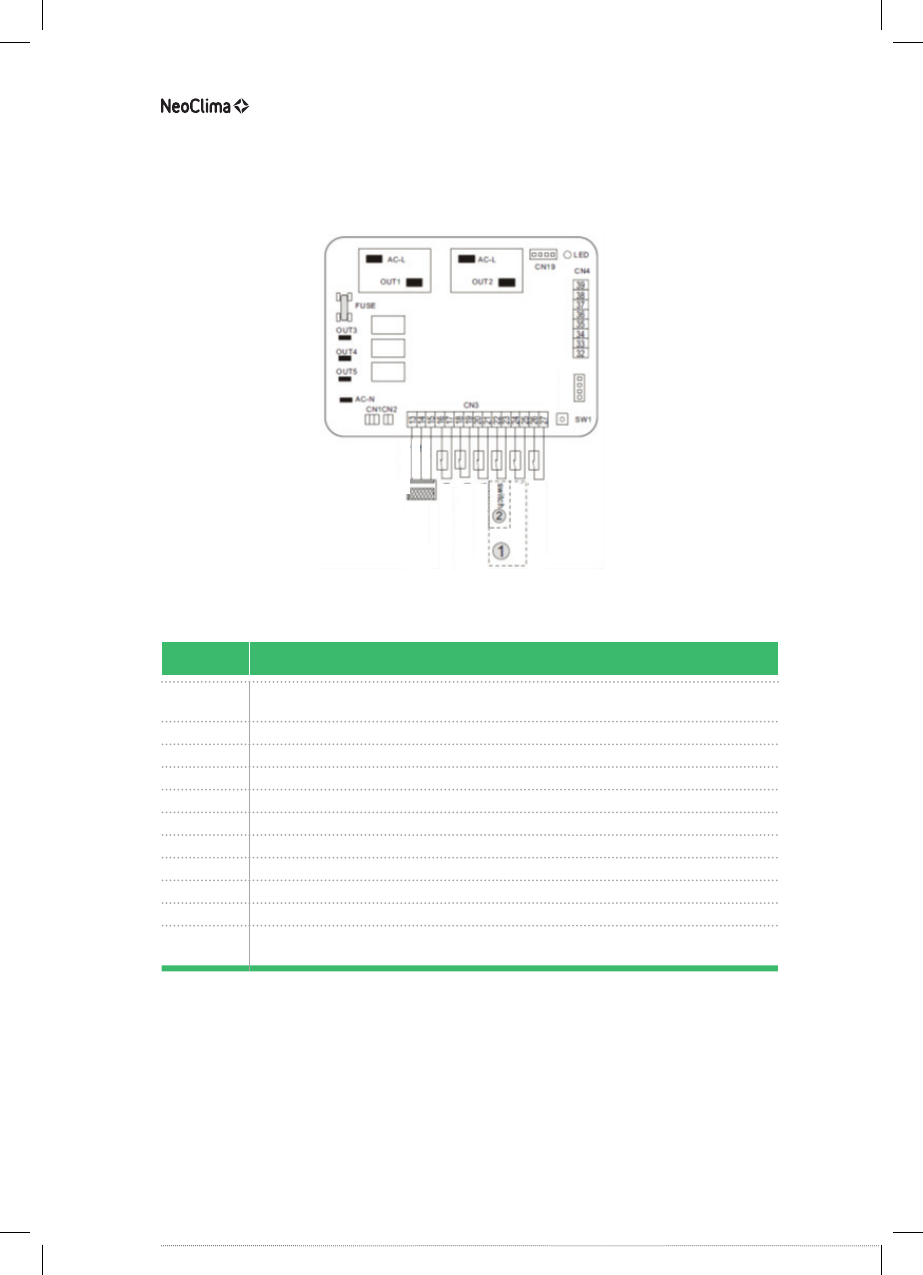

СХЕМА ПОДК ЛЮЧЕНИЯ ПЕЧАТНОЙ ПЛАТЫ
Порт
Описание
OUT1
Выходная мощность электронагревателя/ насоса циркуляции горячей воды
OUT2
Выходная мощность компрессора
OUT3
Резервирование
OUT4
Вывод обмотки высокой скорости
OUT5
Вывод обмотки низкой скорости
CN1
Первичный преобразователь
CN2
Вторичный преобразователь
CN3
Порт защитного выключателя
CN4
Линейный порт датчика температуры
CN19
Вывод сигнала шагового электродвигателя
Дисплей
Вывод сигнала инфракрасного приемника
(имеется только в управляющем устройстве типа Mk3072)
ПРИМЕЧАНИЕ: Если пульт дистанционного управления по проводной линии
поврежден, отключите его и используйте пульт инфракрасного дистанционного
управления. Если пульт дистанционного управления поврежден или отсутствует,
отключите «Переключатель пульта инфракрасного дистанционного управления»
при помощи переключателя для управления устройством, при этом режимом по
умолчанию является режим осушения!
