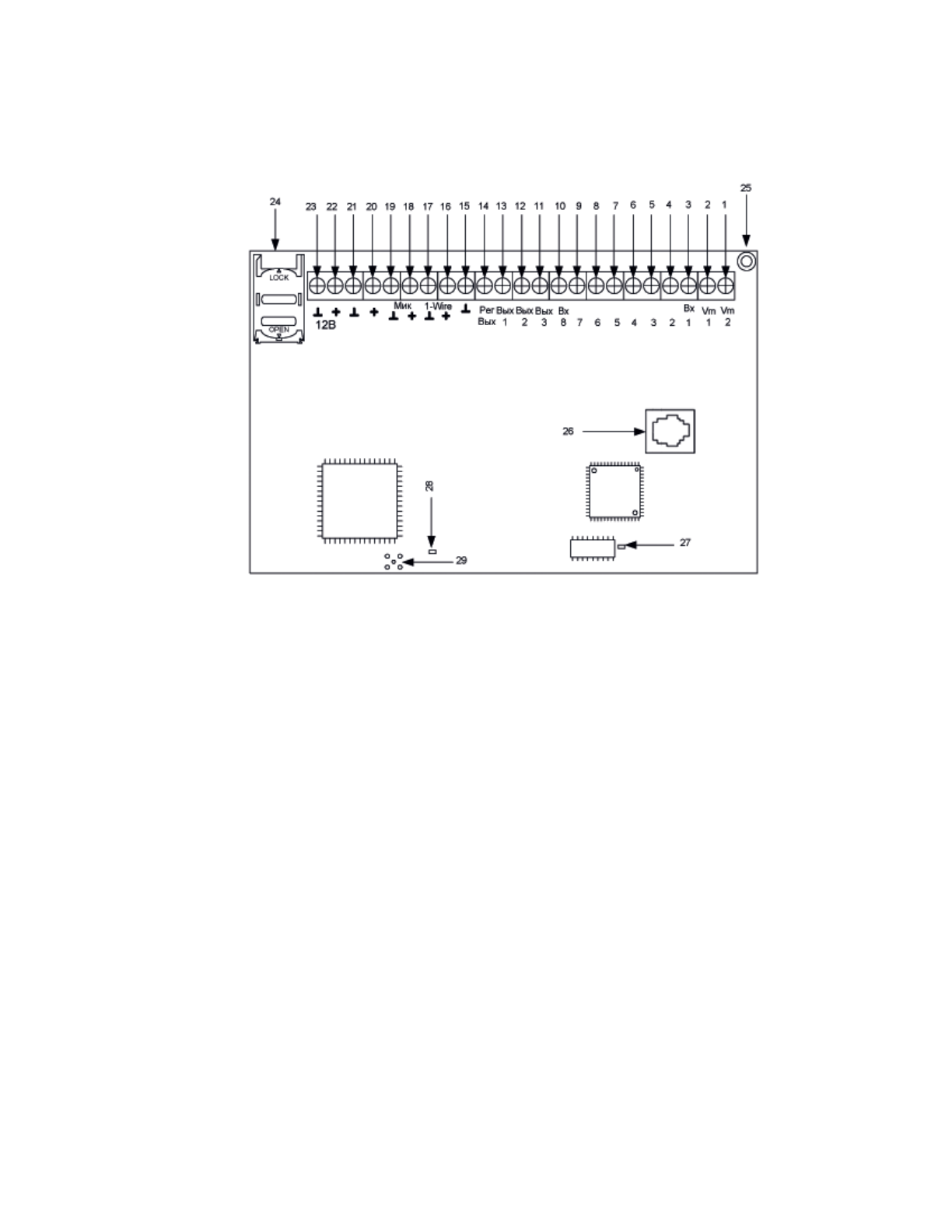

Условные обозначения:
1. Вольтметр 2
2. Вольтметр 1
3. Вход 1 (подключается к земле (минусу питания))
4. Вход 2 (подключается к земле (минусу питания))
5. Вход 3 (подключается к земле (минусу питания))
6. Вход 4 (подключается к земле (минусу питания))
7. Вход 5 ((подключается к земле (минусу питания))
8. Вход 6 (подключается к земле (минусу питания))
9. Вход 7 (подключается к земле (минусу питания))
10. Вход 8 (подключается к земле (минусу питания))
11. Выход 3 (выдает -12 В)
12. Выход 2 (выдает -12 В)
13. Выход 1 (выдает -12 В)
14. Выход 4.5 В (Выдает «+» 4.5 В)
15. Земля
16. 1-Wire (+)
17. 1-Wire (Земля)
18. Микрофон (+)
19. Микрофон (Земля)
20. +12V (к датчикам)
9
