5

Устройство бактерицидного рециркулятора

В конструкции корпуса имеются светозащитные

решетки, которые исключают прямой выход УФ

излучения наружу. Рециркуляторы могут работать

неограниченное время в присутствии людей.

•  Прибор не для бытового назначения

Разборная конструкция корпуса позволяет быстро

производить обслуживание и замену УФ ламп.

Прибор комплектуется электронным счетчиком

времени наработки бактерицидных ламп.

•  Корпуса изготавливаются с универсальным

креплением на стену — вертикальным и гори-

зонтальным. Под заказ поставляется стойка для

крепления УФ рециркулятора на нее.

•  Корпус рециркулятора изготовлен из стали с по-

лимерным покрытием.

Система контроля работы ультрафиолетового обо-

рудования обеспечивает отображение визуально

информации:

•  о включении установки

•  о выходе из строя УФ лампы.

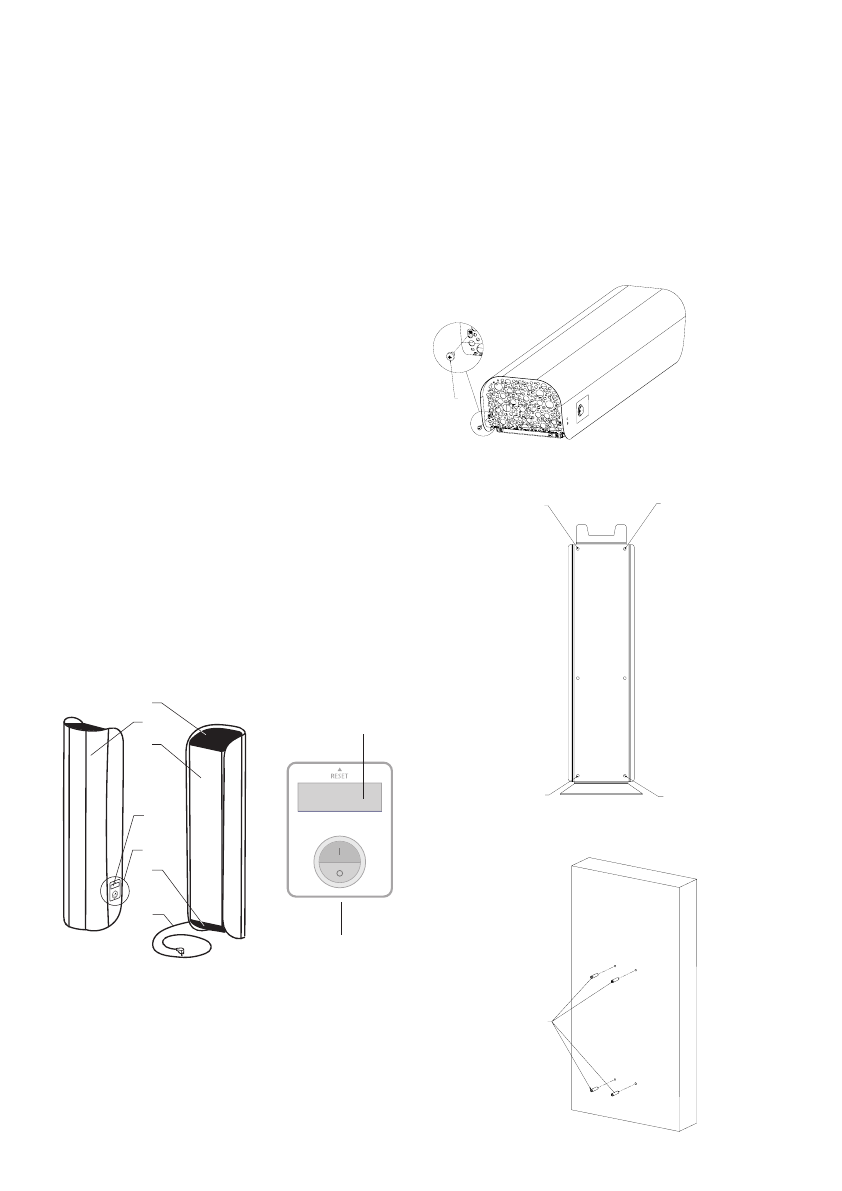

Устройство бактерицидного

рециркулятора

Прибор представляет собой металлический окра-

шенный корпус со входными и выходными решетка-

ми, внутри которого расположены бактерицидные

лампы, вентиляторы, ЭПРА (электронный пускоре-

гулирующий аппарат).

1

2
3

5

4

6

7

5

4

Рециркулятор воздух

1.  Выходная решетка.

2.  Передняя панель.

3.  Задняя панель.

4.  Счетчик отработанных часов.

5.  Клавишный переключатель.

6.  Входная решетка.

7.  Сетевой кабель с вилкой.

Монтаж прибора

Допускается вертикальный и горизонтальный мон-

таж прибора. В обоих случаях монтаж прибора осу-

ществляется в следующем порядке:

1.  Отсоедините настенный кронштейн от прибора,

открутив саморезы 1, крепящие кронштейн к

прибору

1

2.  Разметьте крепление кронштейна по точкам A,

B, C, D, приложив кронштейн к стене:

А

D

В

С

3.  В просверленные отверстия вставьте дюбели 2

(поставляются в комплекте):

2222
