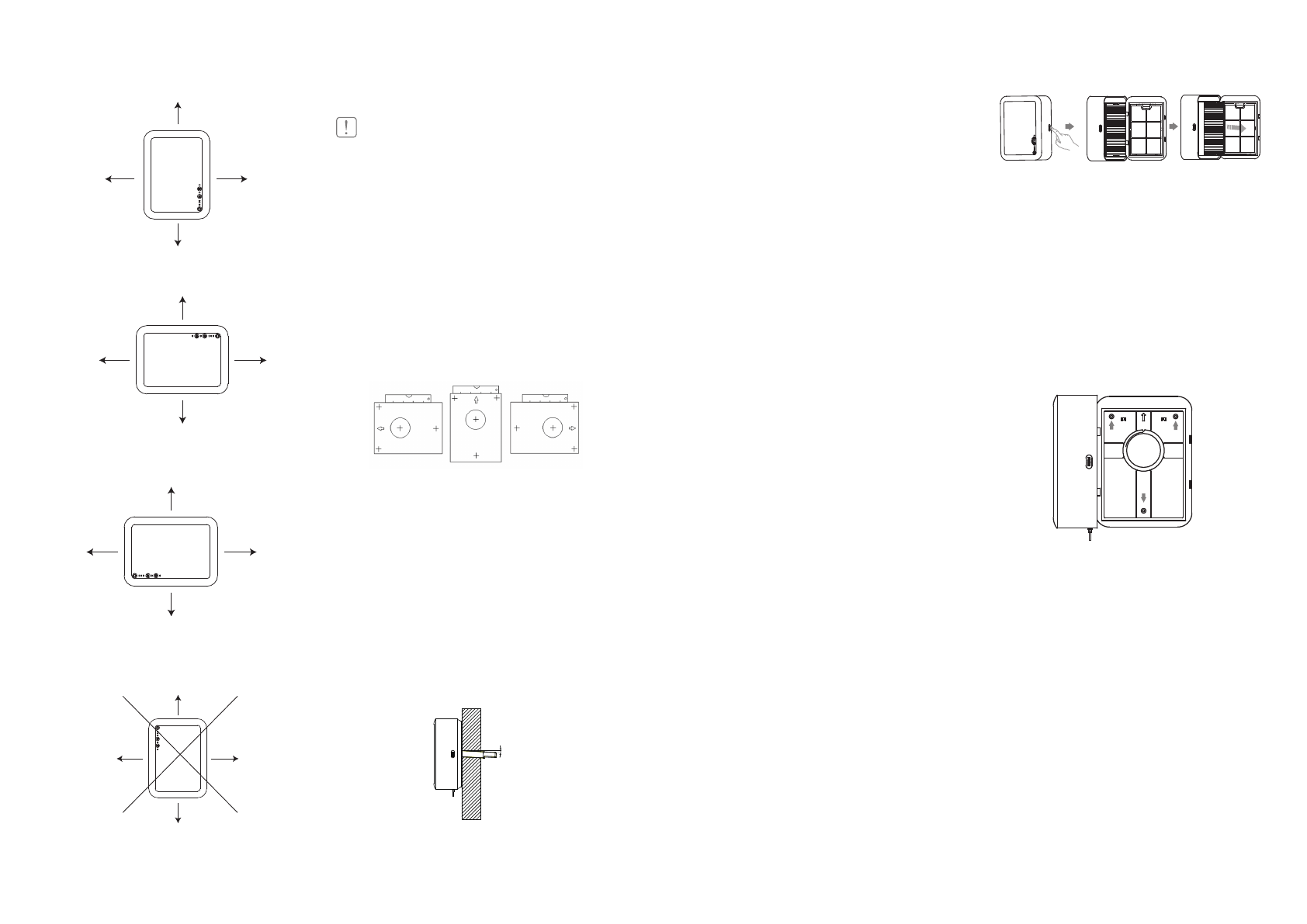

Монтаж

5 см

15 см

5 см

20 см

Вертикальное расположение с выпуском воздуха

вверх

5 см

20 см

15 см

5 см

Горизонтальное расположение с выпуском воз-

духа слева

20 см

5 см

5 см

15 см

Горизонтальное расположение с выпуском возду-

ха справа

Располагать прибор вертикально с выпуском воз-

духа вниз ЗАПРЕЩЕНО!

Монтаж

ВНИМАНИЕ!

Монтаж должны выполнять только квалифициро-

ванные специалисты с использованием професси-

онального оборудования.

Монтаж прибора можно условно разделить на 5

шагов.

Шаг 1. Бурение отверстия 132 мм в стене

•  Используя строительный уровень, приложите

к стене шаблон для монтажа в правильном по-

ложении, которое зависит от выбранного вами

расположения прибора на стене (смотри п.

"Правила размещения"), как показано на Рис2,

и наметьте на стене центр канала воздуховода

и крепежные отверстия. Уберите монтажный

шаблон.

Рис. 2

Правильно расположите монтажный шаблон на

стене в зависимости от нужного положения при-

бора.

•  Установите станину установки алмазного буре-

ния на стене, используя шаблон как прокладку

между станиной и стеной (для того, чтобы избе-

жать повреждения поверхности стены). Центр

коронки должен совпадать с центром канала

воздуховода для прибора.

•  Установите угол наклона коронки таким об-

разом, чтобы отверстие имело уклон 3-4⁰ вниз

в сторону улицы, как показано на Рис. 3, для

того, чтобы осадки не смогли попадать с улицы

внутрь помещения.

3-4°

Рис. 3

Отверстие в стене должноиметь уклон 3-4°

•  Установите пылесборное кольцо на стене, под-

ключите промышленный пылесос.

•  При бурении бетона необходимо обеспечить

подачу воды к установке алмазного бурения.

При бурении пеноблоков и кирпича допускает-

ся работа без подачи воды.

•  Пробурите сквозное отверстие диаметром 132

мм. При толщине стены более 450 мм исполь-

зуйте удлинитель коронки.

•  Снимите станину, заклейте отверстие из-под

анкер-болта.

•  Очистите канал воздуховода от остатков бето-

на/кирпича, теплоизоляции и пыли.

Шаг 2. Сверление крепежных отверстий в стене

•  В зависимости от материала стены просверли-

те в ней с помощью перфоратора или дрели

отверстия диаметром 8 мм согласно выпол-

ненной ранее разметке крепежных отверстий.

Глубина отверстий должна соответствовать

длине дюбелей, входящих в комплект поставки.

Шаг 3. Тепло-шумоизоляция канала

•  Рулеткой измерьте глубину канала. Отрежьте

трубу из вспененного полиэтилена (рекомен-

дуется использовать Royal Thermo Monoline

89/20) длиной равной глубине канала + 50 мм.

•  С наружной стороны тепло-шумоизоляцион-

ной трубы закрепите пластиковую решетку (на-

пример, Vents MB 100), используя морозостой-

кий клей без запаха.

•  Тепло-шумоизоляционную трубу с установлен-

ной решеткой вставьте вращательными движе-

ниями в канал воздуховода, убедившись, что

вентиляционная решетка расположена в один

уровень с внешней стороной стены.

•  Выступающий из внутренней стороны стены

конец трубы отрежьте таким образом, чтобы

оставшаяся часть выступала на 2-5 мм внутрь

от уровня стены.

•  Место соприкосновения трубы с каналом воз-

духовода герметизируйте по кругу                мо-

розостойким клеем либо силиконовым герме-

тиком, не имеющим запаха.

Шаг 4. Крепление прибора к стене

•  Перед началом крепления прибора к стене из-

влеките из него префильтр с пылесборником,

как показано на Рис.4.

Рис. 4

Извлечение контейнера с префильтром из при-

бора

•  Вставьте в дюбели в крепежные отверстия в

стене.

•  Закрепите прибор на стене с помощью 3 шу-

рупов, используя отверстия, отмеченные на

Рис. 5 стрелочками. Поочерёдно подтягивайте

винты, пока прибор не будет плотно прилегать

к стене. Не прилагайте чрезмерных усилий во

избежание повреждений прибора.

Рис. 5

Расположение отверстий для крепления прибора

на стене

•Вставьте префильтр с пылесборником обратно.

Закройте прибор.

Шаг 5. Электрическое подключение

•  Подключите прибора к сети питания. Для этого

вставьте вилку провода питания в розетку сети

электропитания с соответствующими параме-

трами.

•  Переведите пальцем клавишу переключателя,

расположенного около решетки воздуховы-

ходного отверстия, в положение включено/

клапан открыт, вы услышите подтверждающий

сигнал. При этом одновременно произойдёт

открытие воздуховыпускного клапана и подача

питания на прибор.

•  Прикоснитесь к клавише вкл./выкл. на панели

управления. Прибор включиться на первой

скорости.
