6.3.  Вентиляция  с  подогревом  потока  воздуха  (ре

-

жимы «HEAT»).

6.3.1.  Включение.  Для  работы  в  режиме  вентиляции

с  нагревателем  необходимо  включить  заве-
су  в  режиме  вентиляции  -  переключатель  1  в
положение «

» или «

» ), перевести пере-

ключатель  2  из  положения  «OFF»  в  положение
«

»  или  «

»,  при  этом  включаются  элек-

тронагреватели,  и  завеса  работает  в  режиме
полной  и  неполной  тепловой  мощности.  Вра-
щающимся диском терморегулятора 3 устанав-
ливается  требуемая  температура  воздушного
потока.  Терморегулятор  поддерживает  задан-
ную  температуру  пу тем  автоматического  от-
ключения и включения электронагревателей.

6.3.2.   Выключение.  Для  отключения  завесы  необхо-

димо перевести переключатели (2) и (3) в поло-
жение  «OFF».  Переключатель  2  из  положения  «

»  или  «

»  в  положение  «OFF».  И  после

отключить  завесу  -  переключатель  1  из  поло-
жения  «

»  или  «

»  в  положение  «OFF».

Для снятия остаточного тепла с нагревательных
элементов  в  завесе  предусмотрен  термостат
задержки  выключения  вентиляторов.  Венти-
ляторы  должны  продолжить  работу  несколько
минут после отключения вентиляторов.

6.4.   Обеспечение безопасной работы.
6.4.1.   Завеса  снабжена  устройством  автоматического  аварийного  отключения  элек-

тронагревателей в случае перегрева корпуса. Перегрев корпуса может наступить
от следующих причин:

•  передняя  перфорированная  стенка  корпуса  и  решетки  на  выходе  воздушного

потока закрыты посторонними предметами или сильно загрязнены;

•  неисправны вентиляторы;

•  тепловая  мощность  завесы  сильно  превышает  тепловые  потери  помещения,

в котором она установлена.

Биметаллический  датчик  аварийного  термостата  выключает  нагрев  завесы  и  са-
мостоятельно  не  возвращает  работоспособность  завесы.  Для  возвращения  в  ра-
ботоспособное  состояние  необходимо  обесточить  завесу  и  после  остывания  кор-
пуса, выяснить причины, вызвавшие срабатывание аварийного датчика, устранить
их и только после подключить завесу к электрической сети. Включение нагревате-
лей производится путем нажатия кнопки на верхней панели завесы, которая рас-
полагается рядом с окном для монтажа к электрической сети. Температура сраба-
тывания защитных термостатов 130

0

С. Следует помнить, что повторное включение

завесы при аварийном отключении возможно лишь после ее остывания.

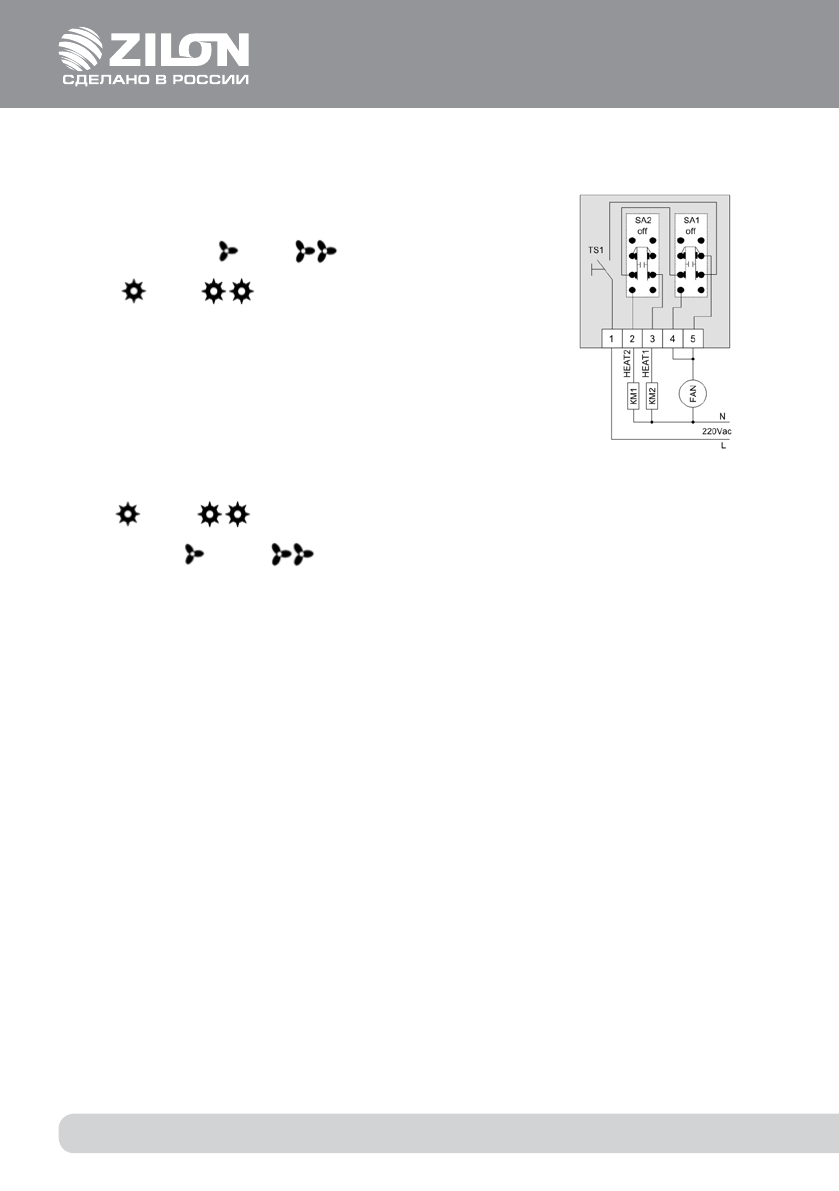

РИС. 3  Схема подключения

односкоростного вентилятора

КМ1, КМ2  – электромагнитные реле
FAN

– электродвигатель

вентилятора

SA1

– сетевой выключатель;

SA2

– переключатель ст упеней

нагревателей

TS1

– терморегулятор

Важно!

  При  подключении  пульта  к  од-

носкоростным  завесам  необходимо
предусмотреть  перемычку  с  4-ой  на
5-ю клемму.
