8

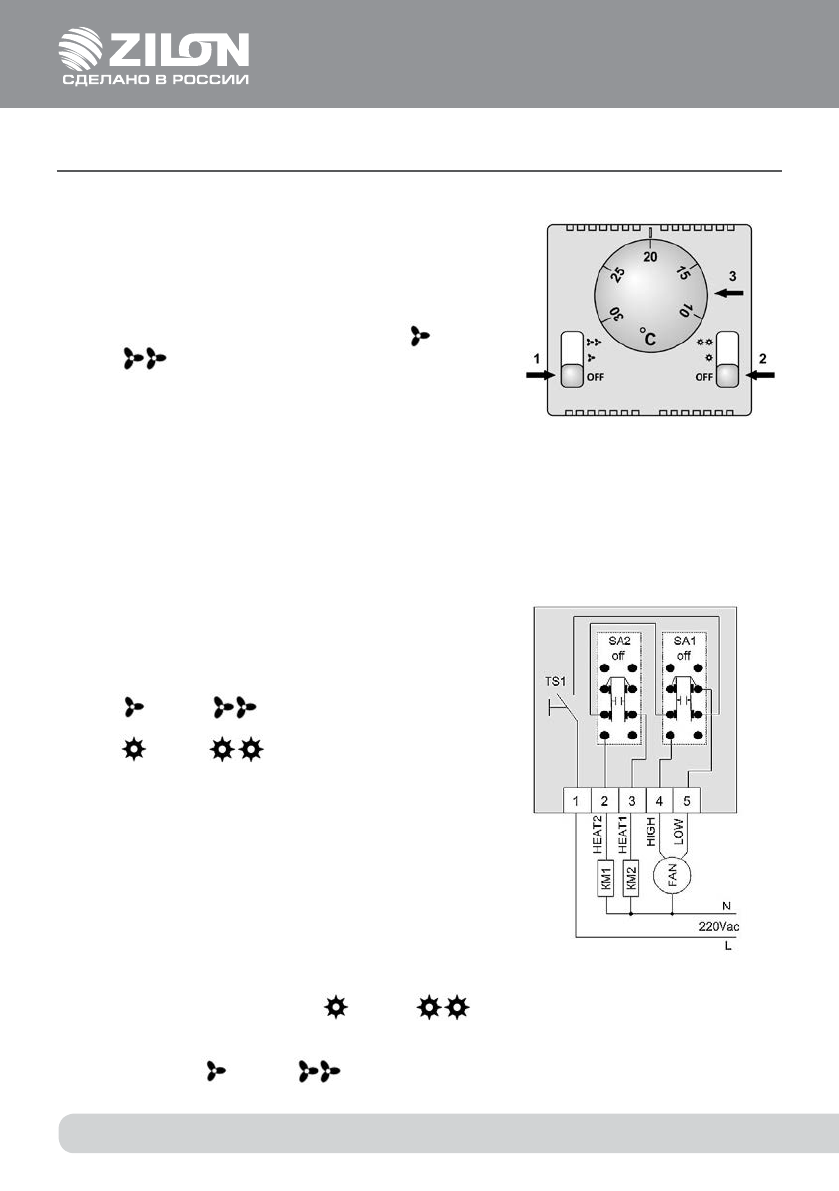

РИС. 2  Пульт управления

6.  ПОРЯДОК РАБОТЫ

6.1.

Перед  включением  завесы  переключатели
пульта управления должны находиться в по-
ложении 0 (см. рис. 2).

6.2.  Вентиляция (режим «Fan»).

6.2.1.  Включение. Для включения завесы в режим

вентиляции (без нагрева) необходимо пере-
вести переключатель 1 в положение «

» или

«

»  –первая  или  вторая  скорость  двух-

скоростного  вентилятора,  оставить  пере-
ключатель  2  в  положении  «OFF»,  при  этом
начинают работать вентиляторы завесы.

Важно!

 В режиме вентиляции завеса может

отключаться  по  сигналу  терморегулятора.
Рекомендуется  выставлять  максимальную
температуру на терморегуляторе.

6.2.2.  Выключение.  Для  отключения  перевести

переключатель 1 в положение «OFF».

6.3.  Вентиляция  с  подогревом  потока  воздуха

(режимы «HEAT»).

6.3.1.  Включение.  Для  включения  завесы  в  ре-

жим  вентиляции  (без  нагрева)  необходимо
перевести  переключатель  1  в  положение
«

»  или  «

»,  перевести  переключа-

тель  2  из  положения  «OFF»  в  положение
«

»  или  «

»,  при  этом  включаются

электронагреватели,  и  завеса  работает  в
режиме  полной  и  неполной  тепловой  мощ-
ности.  Вращающимся  диском  терморегуля-
тора  3  устанавливается  требуемая  темпе-
ратура воздушного потока. Терморегулятор
поддерживает заданную температуру пу тем
автоматического  отключения  и  включения
электронагревателей.

6.3.2.   Выключение.  Для  отключения  завесы

необходимо  перевести  переключатели
(2)  и  (3)  в  положение  «OFF».  Переключа-
тель  2  из  положения  «

»  или  «

»  в  положение  «OFF».  И  после  отклю-
чить  завесу  -  переключатель  1  из  по-
ложения  «

»  или  «

»  в  положение

1   – переключатель включения/отключения

вентилятора завесы и выбор скорости;

2   – переключатель включения/отключения

водяного нагревателя и выбор типа
регулирующей обвязки;

3   – терморегулятор.

РИС. 3  Схема подключения

двухскоростного вентилятора

КМ1, КМ2  – электромагнитные реле
FAN

– электродвигатель

вентилятора

SA1

– сетевой выключатель;

SA2

– переключатель ст упеней

нагревателей

TS1

– терморегулятор
