9. ПОДГОТОВКА ПРИБОРА К РАБОТЕ

Перед подключением прибора к электросети переведите ручку переключателя «5» в поло-

жение «1».

Затем подключите тепловентилятор к электросети. Для моделей ZTV-2C N1, ZTV-3C N1

включите вилку шнура питания в розетку с напряжением 230 В~50 Гц и заземляющим

проводом. Для модели ZTV-5C N1 подключите кабель через клеммный блок или автомати-

ческий выключатель.

Прибор готов к работе.

ВНИМАНИЕ!

Сечение провода для моделей ZTV-2C N1, ZTV-3C N1, подводимого к розетке от щита пита-

ния, должно быть не менее 1,5 мм² для медного провода и не менее 2,5 мм² для алюми-

ниевого провода. В щите питания должны иметься автоматические выключатели на 16 А

для защиты электропроводки от перегрузок.

Сечение провода для модели ZTV-5C N1, подводимого к розетке от щита питания, долж-

но быть не менее 2,5 мм² для медного провода и не менее 4,0 мм² для алюминиевого

провода.

В щите питания должны иметься автоматические выключатели на 25 А для защиты элек-

тропроводки от перегрузок.

10. ПОРЯДОК РАБОТЫ

РЕЖИМ ВЕНТИЛЯЦИИ (БЕЗ НАГРЕВА)

Для включения прибора в режиме вентиляции (без нагрева) переведите ручку переклю-

чателя в положение «2», (см. рис. 2), при этом начинает работать вентилятор. Ручку регули-

ровки термостата поверните против часовой стрелки в крайнее положение, соответствую-

щее минимальной температуре нагрева.
Чтобы отключить режим вентиляции и выключить прибор, переведите ручку регулятора в

8. УПРАВЛЕНИЕ ПРИБОРОМ

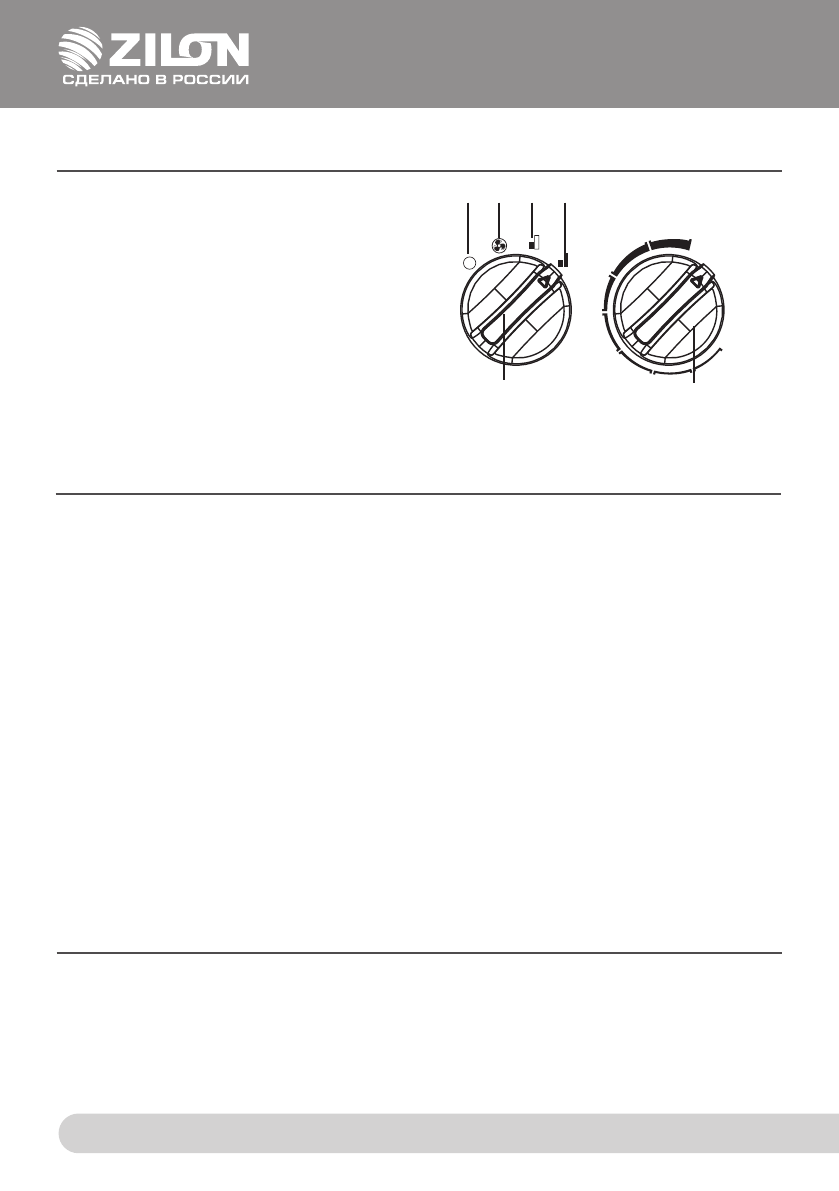

Рис. 2. Блок управления

1.  Положение выключения прибора

2.  Положение режима вентиляции

без нагрева

3.  Положение частичной мощности

нагрева

4.  Положение полной мощности

нагрева

5.  Ручка переключателя режимов

6.  Ручка регулировки термостата

4

6

5

2

1

3

МИН.

МАКС.
