12

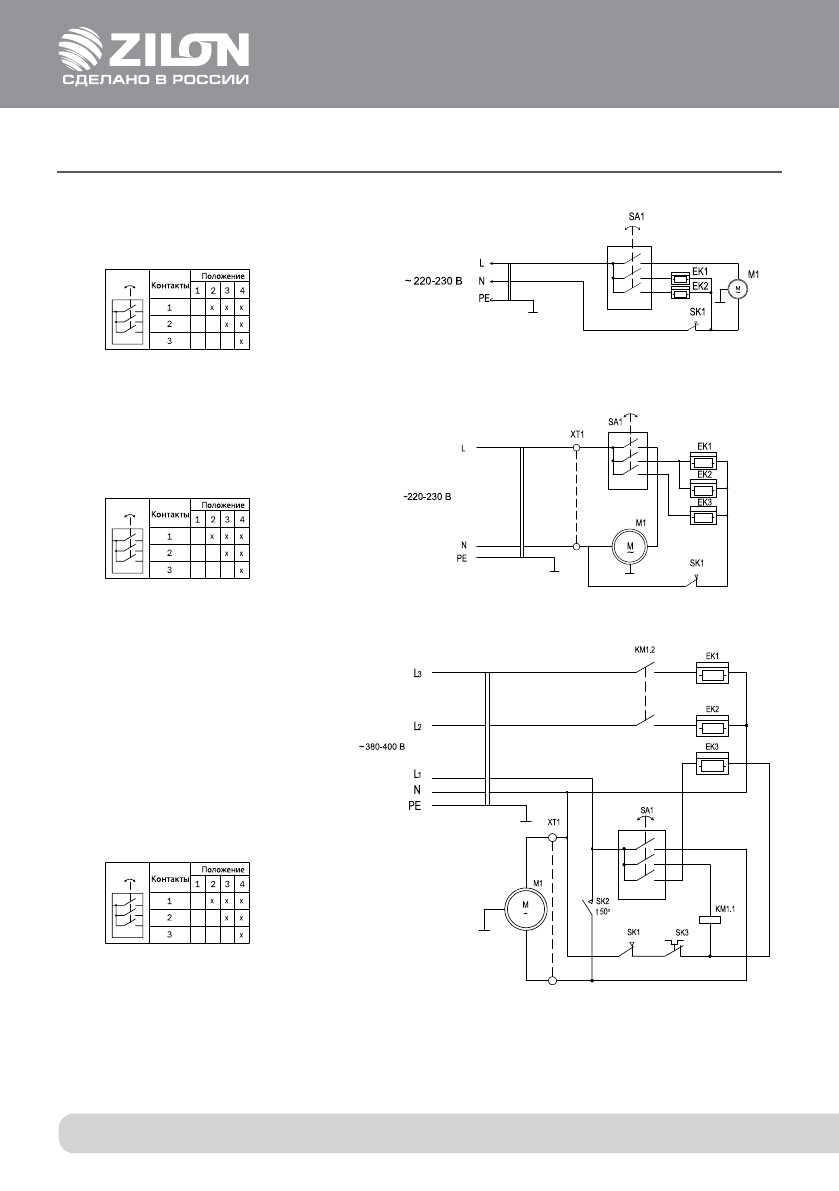

СХЕМа ЭЛЕКТРИЧЕСКаЯ ZTV-5C
СХЕМа ЭЛЕКТРИЧЕСКаЯ ZTV-6C, ZTV-9С
ЕК1, ЕК2, ЕК3 - электронагреватель;
М1 - электродвигатель;
SA1 - переключатель режимов работы;
SK1 - защитный термостат;
ХТ1 - клеммная колодка.
ЕК1, ЕК2, ЕК3 - электронагреватель;
М1 - электродвигатель;
КМ1 - электромагнитное реле;
SA1 - переключатель режимов работы;
SK1 - защитный термостат;
SK2- термоcтат задержки выключения
электродвигателя;
SK3- терморегулятор;
ХТ1 - клеммная колодка.
15. приложение
СХЕМа ЭЛЕКТРИЧЕСКаЯ ZTV-3C
Схема комму тации переключателя
Схема комму тации переключателя
Схема комму тации переключателя
ЕК1, ЕК2 - электронагреватель;
М1 - электродвигатель;
SA1 - переключатель режимов работы;
SK1 - защитный термостат.
