9. СБОРКА И МОНТАЖ ПРИБОРА

1.    Аккуратно  извлеките  конвектор  из  заводской  упаковки.  Сохраните  картонную  упа-

ковку  для  её  дальнейшего  использования  в  случае  демонтажа  конвектора  для  дли-
тельного хранения. Удалите наклейки с лицевой панели.

2.    Закрепите  прибор  в  вертикальном  положении  на  стене  с  твердой  основой  при  по-

мощи монтажного комплекта, или используйте комплект шасси для установки на го-
ризонтальной поверхности. Новый доработанный конструктив шасси позволяет кре-
пить их без саморезов и каких-либо дополнительных инструментов.

Установка  на  стену  возможна  только  при  наличии  специального  кронштейна.  Данный
кронштейн  на  входит  в  комплект  поставки.  Комплект  кронштейнов  приобретается  до-
полнительно. Спрашивайте у Продавца

ПРИ УСТАНОВКЕ НА СТЕНУ:

1.  Отметьте  высоту,  на  которую  необходимо  установить  прибор.  Приложите  кронштейн

крепления к стене и поставьте видимые метки в крепежных отверстиях.

2. Просверлите отверстия необходимого диаметра по меткам крепления, вставьте дюбе-

ля, приложите кронштейн крепления и закрутите установочные винты, закрепив крон-
штейн на стене.

3.  Подвесьте  прибор  на  закрепленном  кронштейне,  для  чего  соедините  нижнюю  часть

прибора с нижними выпусками кронштейна и вставьте их в имеющиеся на приборе от-
верстия. Выполняя данные действия, необходимо держать прибор под углом примерно
50-60 градусов.

4.  Поворачивайте  прибор  в  горизонтальной  плоскости  до  соединения  выпусков  крон-

штейна  крепления  с  задней  панелью  прибора.  Совместите  фиксирующие  отверстия

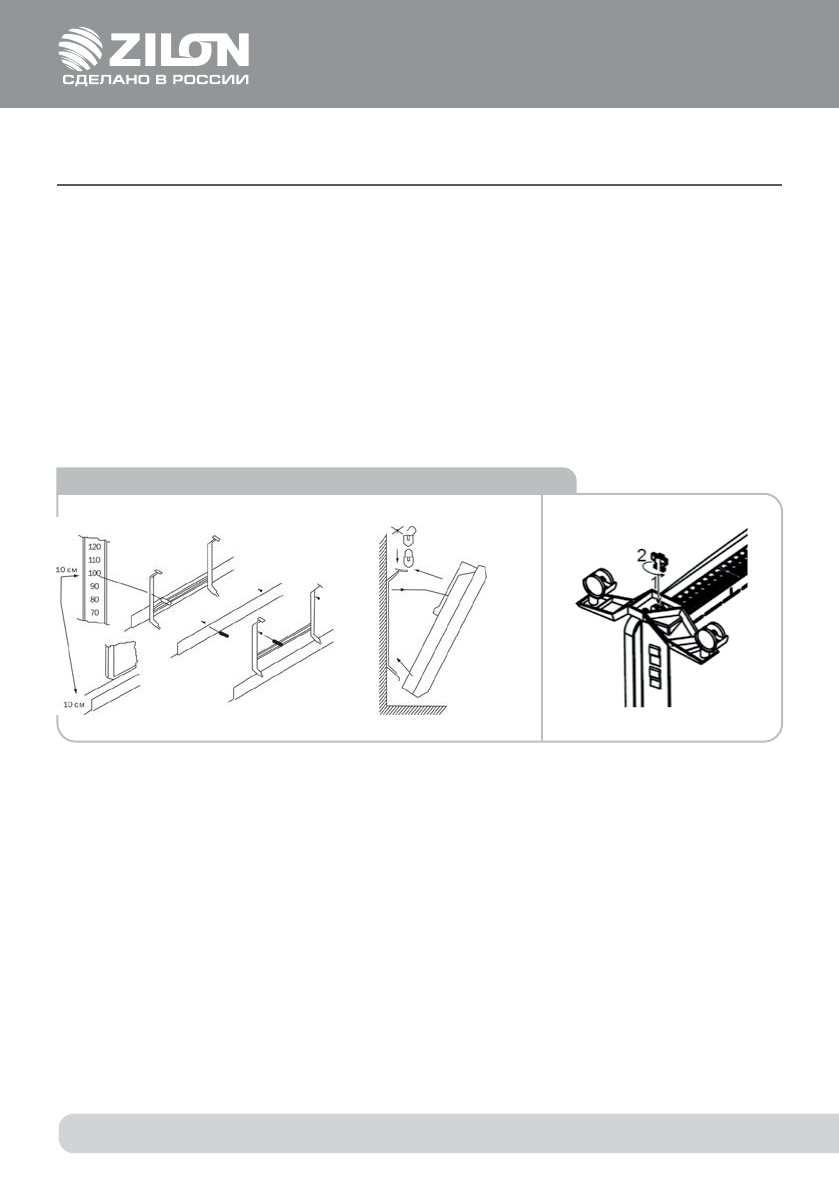

Сборка и монтаж прибора

Монтаж на шасси

Монтаж на стену

Рис. 3

1

А

А

А

А

1

2

3

2

3

(4)
