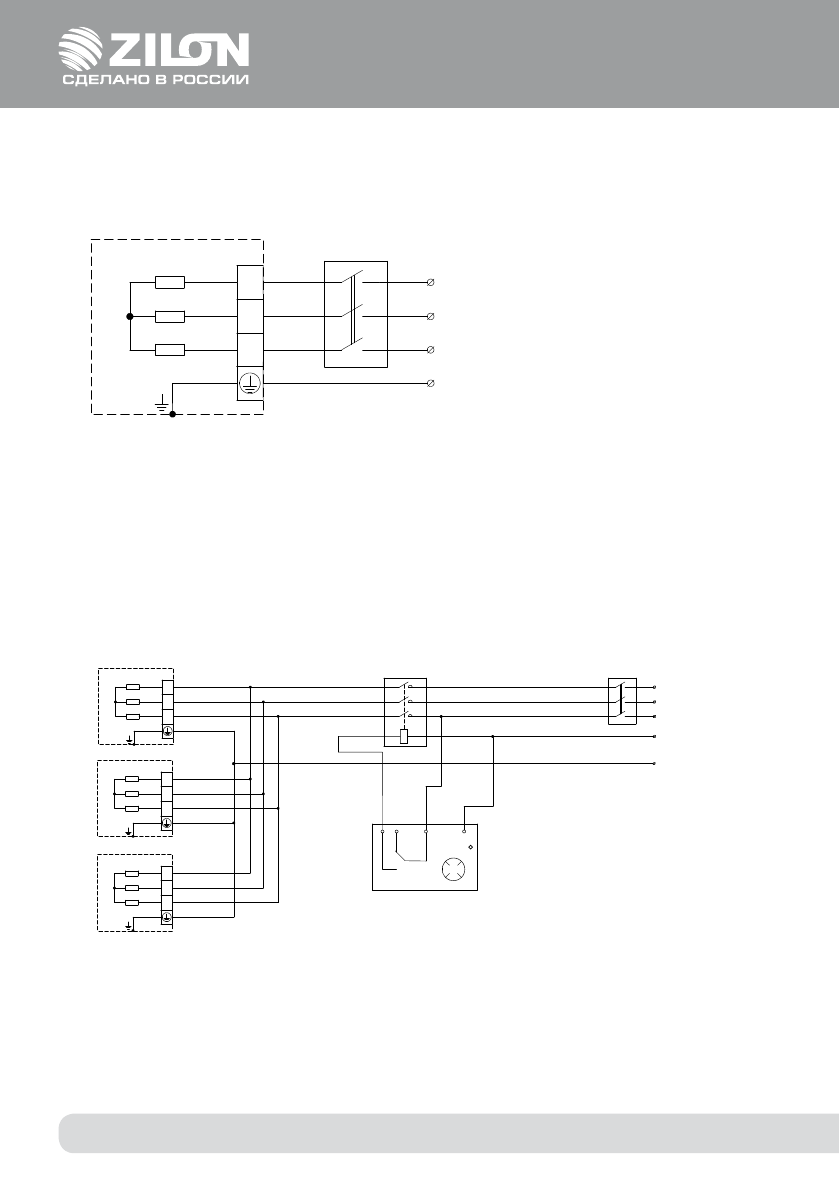

СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПРИ ГРУППОВОМ
ПОДКЛЮЧЕНИИ IR-3.0SN2, IR-4.0SN2
EK1 - EK9 - нагревательные элементы;
XT1 - XT3 - клеммные колодки;
KM1 - пускатель магнитный;
QF1 - выключатель автоматический
ÅÊ1, EK2, EK3 - íàãðåâàòåëüíûå ýëåìåíòû ;
XT1 - êëåììíàÿ êîëîäêà ;
QF1 - âûêëþ÷àòåëü àâòîìàòè÷åñêèé .
QF1
ÅÊ3
~ 400Â
ÅÊ2
ÅÊ1
L1
L2
L3
L2
L3
L1
XT1
PE
Ñõåìà ýëåêòðè÷åñêàÿ ïðèíöèïèàëüíàÿ èíôðàêðàñíîãî îáîãðåâàòåëÿ IH-3.0, IH-4.0
ïðè ïîäêëþ÷åíèè ê ýëåêòðè÷åñêîé ñåòè ÷åðåç àâòîìàòè÷åñêèé âûêëþ÷àòåëü .
PDF created with pdfFactory Pro trial version
www.pdffactory.com
СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ЧЕРЕЗ АВТОМАТИЧЕСКИЙ
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЕЙ IR-3.0SN2; IR-4.0SN2
ЕК1, EK2, EK3 - нагревательные элементы;
XT1 - клеммная колодка;
QF1 - выключатель автоматический
ПРИМЕЧАНИЕ.
Терморегулятор и автоматический выключатель в комплект поставки не входят
