7

5. ПОДГОТОВКА К РАБОТЕ

5.1.

Монтаж  обогревателей  и  подключение  их  к  сети  должны  проводить  аттесто-
ванные  работники  специализированных  мастерских  в  строгом  соответствии
с  требованиями  безопасности,  указанными  в  разделе  4  и  с  требованиями  ПУЭ
(«Правила устройства электроустановок»).

5.2.

Монтаж  обогревателей  IR-0.6SN3,  IR-0.8SN3,  IR-1.0SN3,  IR-1.4SN3,  IR-1.5SN3,

IR-1.5EN3, IR-1.6EN3, IR-2.0EN3, IR-3.0SN2, IR-3.0EN3 и IR-4.0SN2

5.2.1.  На каждом кронштейне имеются три отверстия для крепления обогревателя.

5.2.2.  Обогреватель  может  крепится  за  существующие  отверстия  в  кронштейнах  лю-

бым удобным способом, удовлетворяющим требованиям безопасности.

4. УСТРОЙСТВО ИЗДЕЛИЯ

4.2.

С обратной стороны излучающих панелей в профильном пазу установлены труб-
чатые  электронагреватели  (далее  ТЭН).  В  верхней  части  корпуса  закреплен  ка-
бельный  ввод  с  выводом  кабеля,  с  опресованными  наконечниками,  предназна-
ченными для подключения к сети питания.

4.3.

Принцип  действия  обогревателя  состоит  в  следующем:  при  замыкании  контак-
тов  выключателя  ток  нагревает  ТЭН,  отчего  нагреваются  излучающие  панели  и
испускают  направленное  инфракрасное  излучение,  нагревающее  поверхности
предметов. При этом температура на поверхности предметов будет различной в
зависимости  от  их  способностей  (цвет,  материал,  формы  и  площади  поверхно-
сти), угла падения инфракрасных лучей

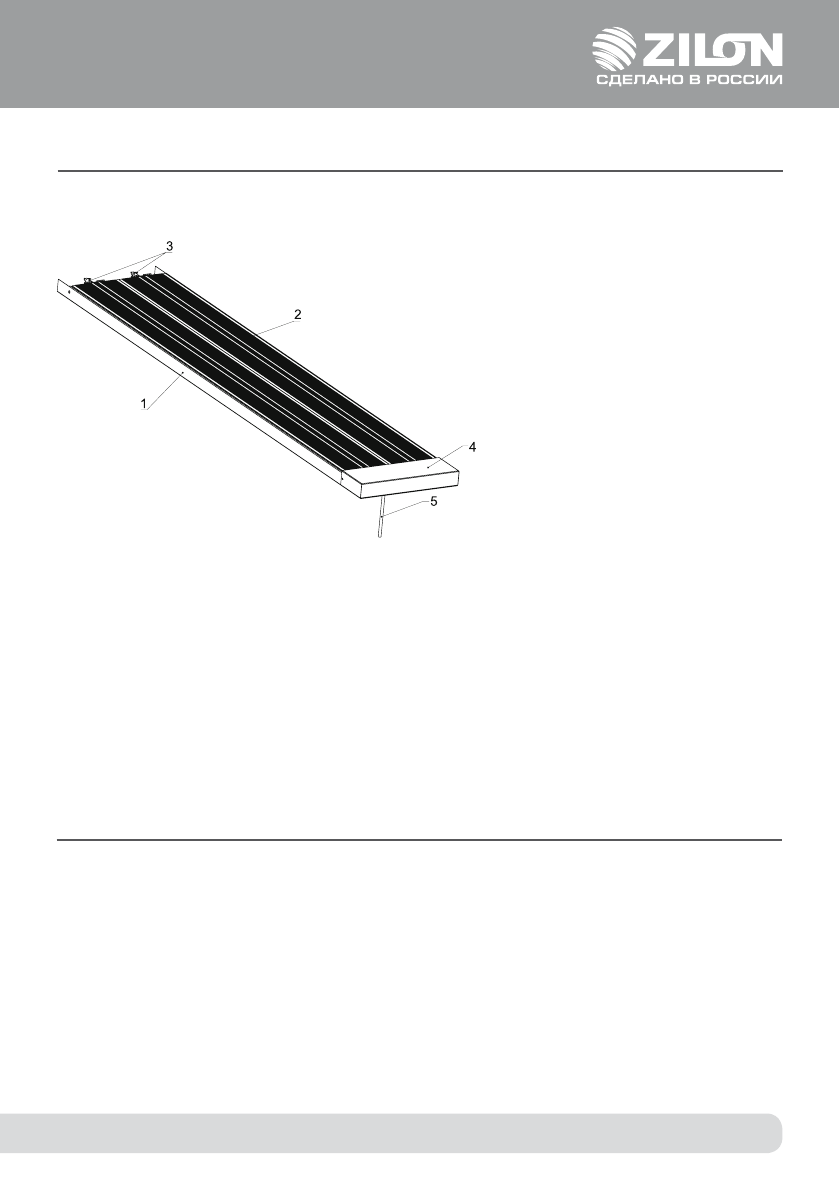

1. Корпус;
2. Излучающая панель;
3. Электронагреватель трубчатый;
4. Крышка;
5. Провод для подключения прибора.

4.1.

Несущая конструкция состоит из крашенного стального корпуса, а так же крышек
и алюминиевых излучающих панелей.
