7

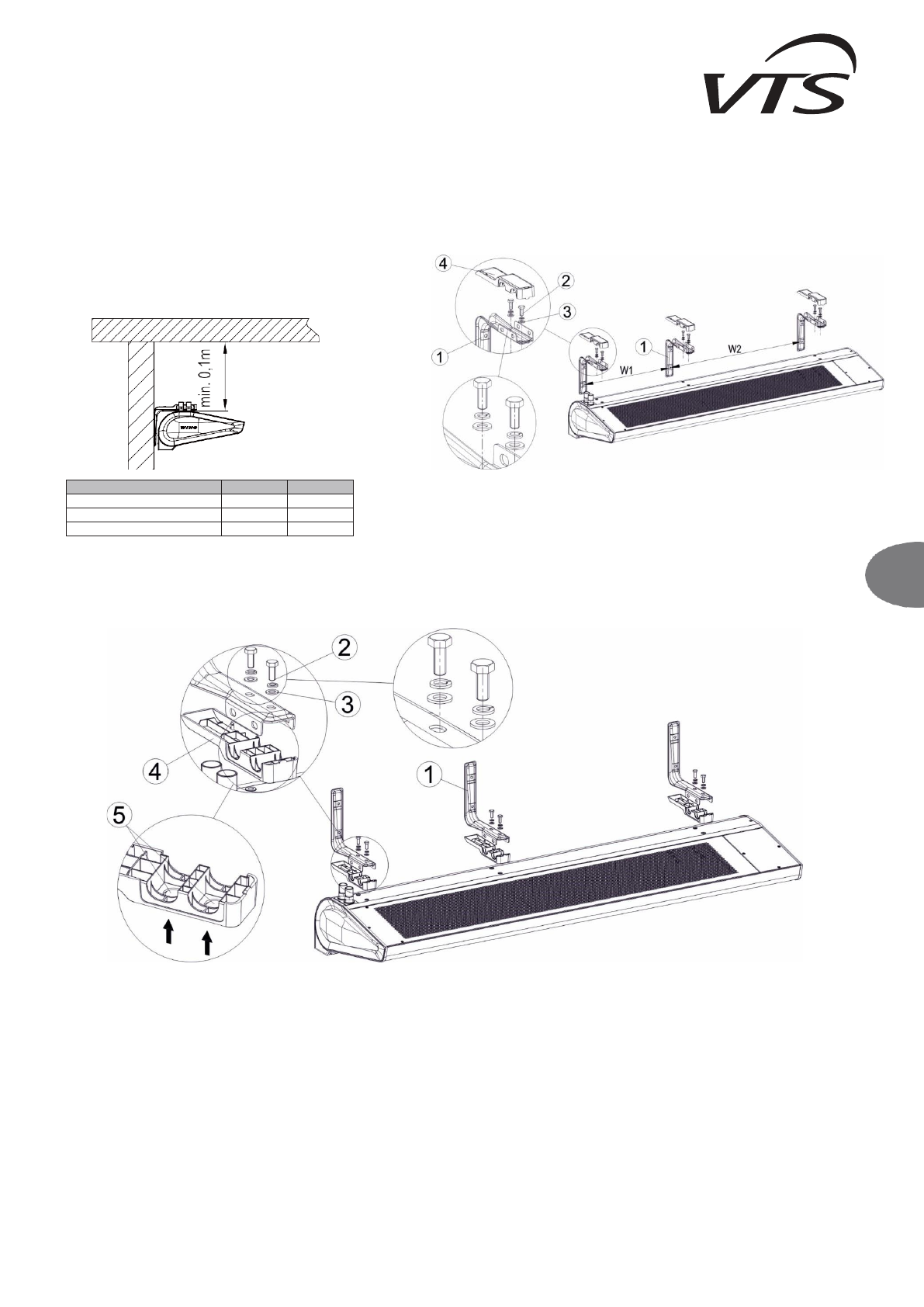

3.2.1. ГОРИЗОНТАЛЬНЫЙ МОНТАЖ ПРИ ПОМОЩИ МОНТАЖНЫХ КРЕПЛЕНИЙ
Возможны два варианта монтажа WING 100-200 горизонтально на стену:
ВАРИАНТ I
: Монтажные кронштейны направлены вниз. При таком варианте необходимо сначала прикрутить монтажные
кронштейны (1) к стене на расстоянии W1 для завесы длиной 1 м (два монтажных крепления), на расстоянии W2 для завес
длиной 1,5м и 2м (три монтажных крепления). Кронштейны должны быть закреплены на одном уровне. Далее поднять завесу и
закрепить её на крепежных кронштейнах при помощи болтов (2) М8х20 и шайб. Затянуть болты (2) и закрыть крышки на
кронштейнах.
ВНИМАНИЕ!
Расстояние между оборудованием и потолком должно быть мин. 0,1 м.
W1 [mm]
W2 [mm]
WING W, E, C100
772
-
WING W, E, C150
507
772
WING W, E, C200
921
910
ВАРИАНТ II
:
Мoнтажзаключается в привинчивании подвесок к завесе (1). Для установки подвесок к завесе с защитным кожухом, направленным вниз, следует выбить отверстия (5) с
наружной стороны в защитных кожухах (4), используя для этого молоток и болт. После этого следует установить кожухи на подвески (1) и прикрепить подвески к завесу посредством болтов
(2) M8x20 мм и прокладок (3). В этом исполнении можно сначала прикрепить подвески к завесу и затем прикрутить собранную конст рукцию к стене.
ВНИМАНИЕ!
Расстояние между оборудованием и потолком должно быть мин. 0,1 м.
RU
