background image

5







НЕПРАВИЛЬНО

ПРАВИЛЬНО







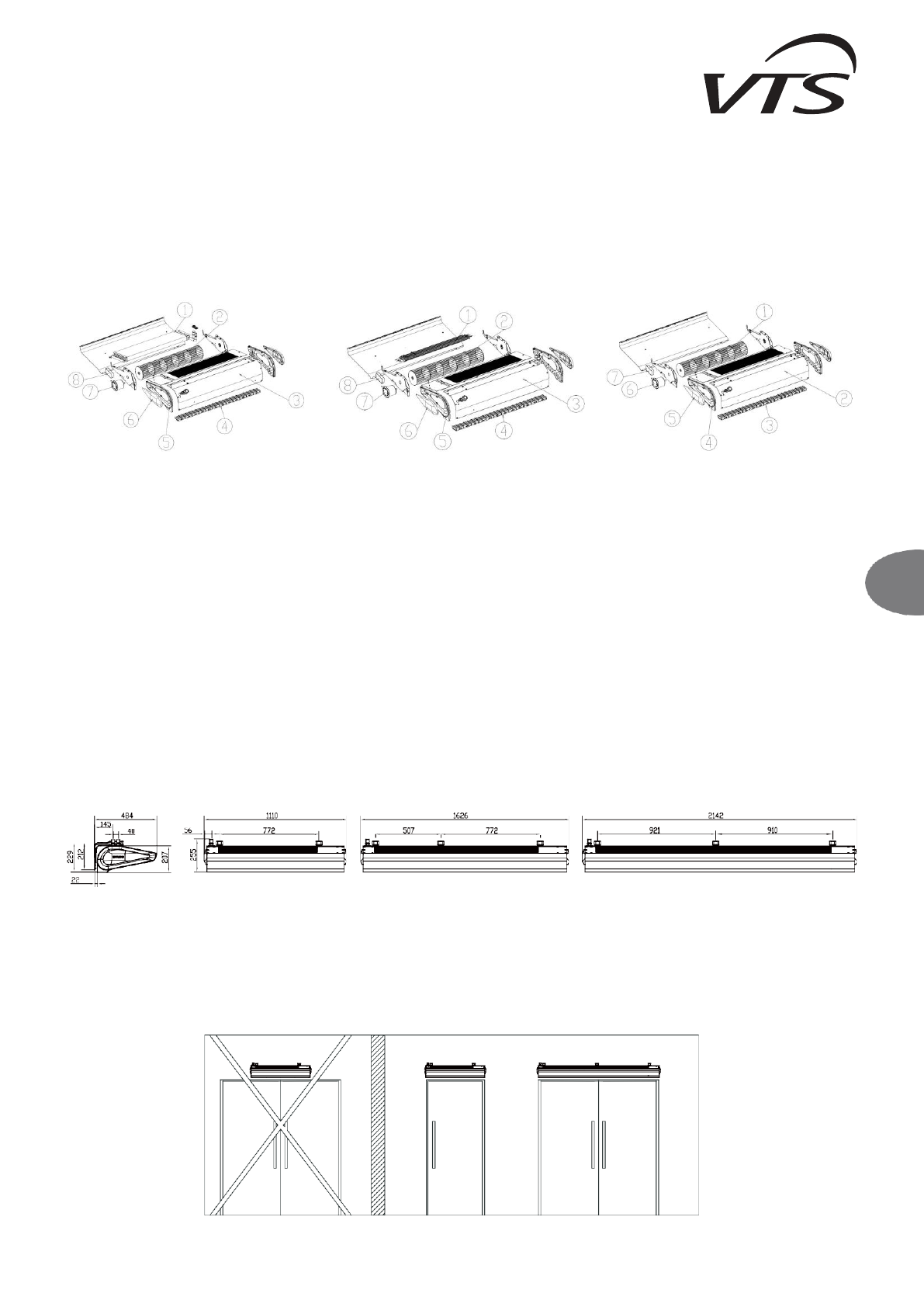

2.3.

КОНСТРУКЦИЯ (WING 100-200)



WING W100-200

– ЗАВЕСА



С ВОДЯНЫМ НАГРЕВАТЕЛЕМ



1.

Нагреватель



2.

Диаметральный вентилятор



3.

Корпус



4.

Направляющие жалюзи



5.

Боковые крышки



6.

Боковые накладки



7.

Мотор



8.

Система управления





WING E100-200

— ЗАВЕСА



С ЭЛЕКТРИЧЕСКИМ НАГРЕВАТЕЛЕМ



1.

Электрический нагреватель



2.

Диаметральный вентилятор



3.

Корпус



4.

Направляющие жалюзи



5.

Боковые крышки



6.

Боковые накладки



7.

Мотор



8.

Система управления







WING C100-200

– ЗАВЕСА БЕЗ НАГРЕВАТЕЛЯ



1.

Диаметральный вентилятор



2.

Корпус



3.

Направляющие жалюзи



4.

Боковые крышки



5.

Боковые накладки



6.

Мотор



7.

Система управления











1.

ВОДЯНОЙ НАГРЕВАТЕЛЬ - ТЕПЛООБМЕННИК:

Максимальными параметрами теплоносителя для теплообменника являются: 95°C, 1.6MПа. Теплообменник состоит из медных

трубок и алюминиевых ламелей. Присоединительные коллекторы (наружной резьбой ¾``) находятся в верхней части корпуса. Оптимально подобранный водяной теплообменник
приспособлен к работе в трех положениях: горизонтальном и вертикальном с патрубками, направленными вниз или вверх.Особенности гидравлического подключения позволяют
установить завесу непосредственно на стену настолько близко к дверному проему, насколько это возможно. Воздушная завеса с водяным нагревателем производит от 4 до 47 кВт
тепловой мощности.



ЭЛЕКТРИЧЕСКИЙ ТЕПЛООБМЕННИК:

все завесы состоят из 3 электрических грелок мощностью от 2000 Вт до 5000 Вт - в зависимости от величины завесы. Электрогрелки

соединены в две секции можностью 2 и 4 кВт для завесы 1 м, 4 и 8 кВт для завесы 1,5 м и 5 и 10 кВт для завесы 2 м. Нагревательная секция собрана в звезду электропитания 3x400V.
Имеется возможность электропитания завесы 1 м током напряжением 230 В для электронагревателя мощностью 2 кВт. Благодаря таким техническим решениям и применению
Изменение опций, изображенное на схеме, заключается в переключении кабелей в блоке управления DX.



2.

СИСТЕМА УПРАВЛЕНИЯ:

оборудована контактами на блоке соединительных клемм Х0 для WING W100-200 и на блоке Х1 дл WING E100-200 для подключения настенного

контроллера, а также привода клапана для WING W100-200.



Воздушные завесы WING могут дополнительно оснащаться настенным блоком управления WING/VOLCANO или HMI-WING EC. Блок управления WING/VOLCANO имеет 3-позиционный
переключатель нагрева. В случае водяной  завесы, для обеспечения правильного функционирования устройства необходимо установить переключатель нагрева в положение II
(среднее) – в другом случае клапан не откроется.



Система WING E100-200 оборудована защитным устройством в виде плавкого предохранителя в цепи 230В переменного тока. Контроллер HMI-WING EC позволяет управлять тремя
скоростями вентиляторов с ЕС двигателями, а также регулировать мощность двухступенчатого нагревателя.



Алгоритм работы системы управления предусматривает функцию задержки выключения вентилятора на 30 секунд для охлаждения нагревательных элементов/во дяного нагревателя.



3.

ДИАМЕТРАЛЬНЫЙ ВЕНТИЛЯТОР:

максимальная рабочая температура 95°C, номинальное напряжение питания двигателя 230В, 50Гц. Класс защиты двигателя IP20, класс

обмоток - F. В диаметральном вентиляторе, применяемом в устройстве, улучшены геометрия крыльчатки и профиль лопаток, изготовленных из пластика, что позволяет получать
расходы воздуха до 4600 м

3

/ч. Управление электродвигателем, а также термозащита его обмоток связаны с системой управления, что приводит к увеличению безопасности работы.

В связи с подбором электродвигателей с оптимальной мощностью, завесы WING являются энергосберегающими и надежными.



4.

КОРПУС:

Изготовлен из высококачественной пластмассы, устойчивой к высоким температурам до 95°C.



5.

МОНТАЖНЫЕ КРЕПЛЕНИЯ:

WING

отличается простым, быстрым и эстетическим монтажом, который может быть выполнен на стену как в горизонтальном, так и в вертикальном

положениях. К завесе (необязательный) присоединены от 2 до 3 монтажных крепления (в зависимости от длины завесы). Присоединения электрических проводов и гидравлических
труб специально разработаны так, чтобы не повлиять на основные эстетические качества устройства. WING включает устройства длиной 1, 1,5 и 2 метра, которые при
необходимости могут быть дополнительно соединены между собой горизонтально и вертикально для достижения различных функций подачи воздуха: слева направо и наоборот.
Дальность струи воздуха составляет до 4м.



ВВНИМАНИЕ!

Возможность вертикального монтажа применяется только к завесам без нагревателя или с водяным нагревателем. Завесы с электриче скими нагревателями

могут быть установлены только в горизонтальном положении.



2.4.

ГАБАРИТНЫЕ РАЗМЕРЫ (WING E, W, C 100-200)



3.

МОНТАЖ



ВНИМАНИЕ!



●  Место монтажа подбирается с учетом массы завесы.



●  Перед началом любых монтажных или консервационных работ необходимо отключить питание и не допустить его включения.



●  Рекомендуем применение фильтров в гидравлической системе. Перед подключением  трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему,

спуская несколько литров воды.



ВНИМАНИЕ!



Воздух подается из воздушной завесы через отверстия с большой скоростью, создавая воздушный защитный барьер. Чтобы получить максимальную эффективность, воздушная
завеса/завесы должны покрывать всю ширину дверного проёма.



ПРИ МОНТАЖЕ ВОЗДУШНОЙ ЗАВЕСЫ СЛЕДУЕТ ОБРАТИТЬ ВНИМАНИЕ НА СЛЕДУЮЩИЕ ПАРАМЕТРЫ:

●  Ширина дверного проема должна быть меньше или равна ширине подаваемой струи воздуха.





RU
