ЭЛЕМЕНТЫ АВТОМАТИКИ
Подключение кабельных соединений должно выполняться квалифицированным персоналом в соответствии с:
● техникой безопасности на производстве
● инструкцией по монтажу
● технической документацией каждого из элементов автоматики
ВНИМАНИЕ! Перед монтажом и подключением системы просим ознакомиться с инструкцией, прилагаемой к элементам автоматики.

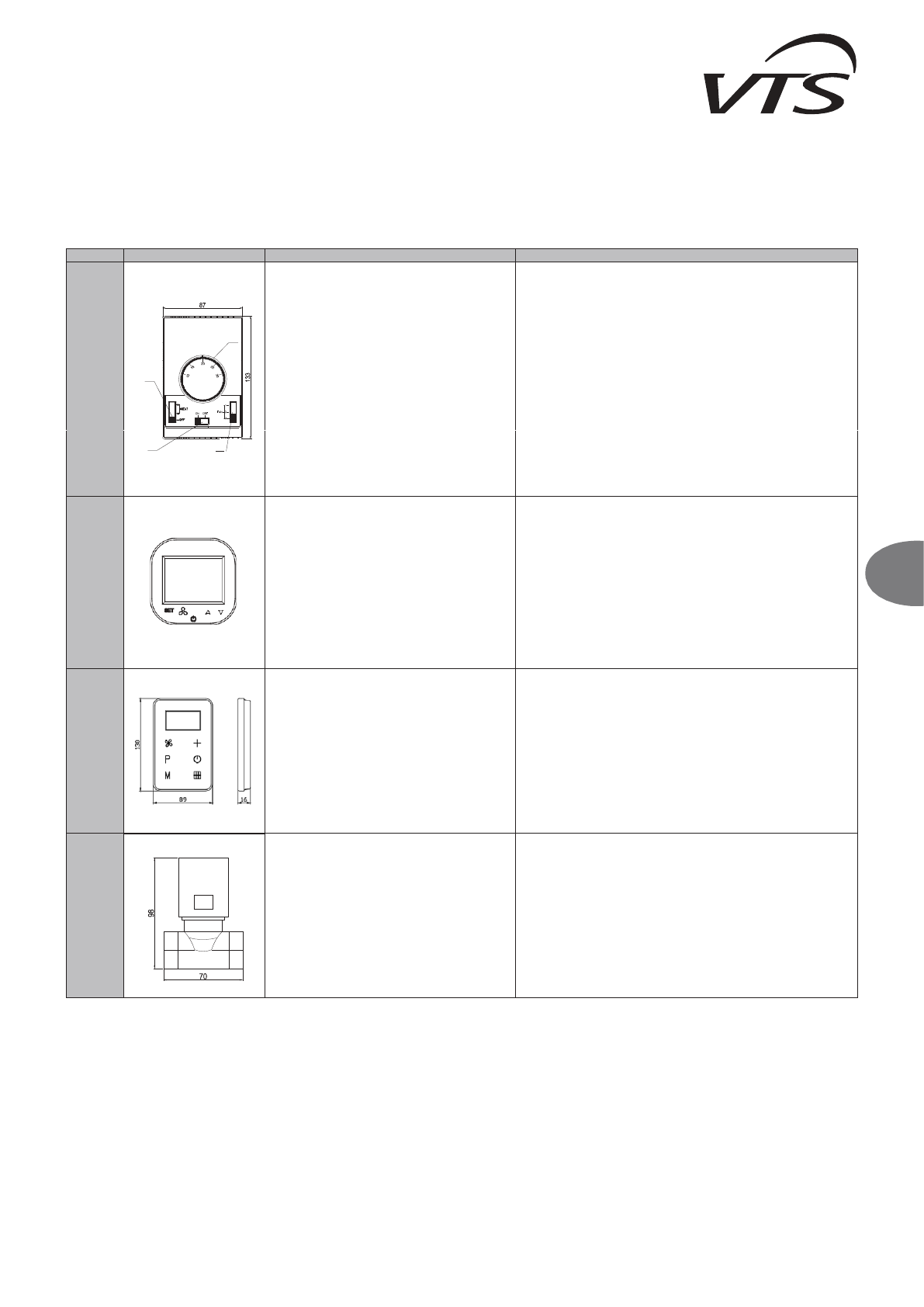

МОДЕЛЬ
СХЕМА
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РЕКОМЕНДАЦИИ
НА
СТ
Е
НН
ЫЙ
Р
Е
Г
УЛ
ЯТ
ОР
D
X
3
НАСТЕННЫЙ РЕГУЛЯТОР WING/VOLCANO
● напряжение питания: 220..240V AC
● максимальная нагрузка: 6(3) A
● регулирование: 10…30°C
● точность регулирования: +/-1°C
● класс защиты IP: 30
● способ монтажа: настенный
● параметры окружающей среды: -10…+50°C
● Используется для управления работой завес WING всех типов.
– 1 - переключатель нагрева, 2- главный выключатель, 3 - ручка
терморегулятора (термостата), 4 - переключатель скорости вращения
вентилятора. Переключатель нагрева для водяной завесы управляет
работой сервомотора, расположенного на клапане, для электрической
завесы - включает электрические грелки. Встроенный терморегулятор
автоматически отключает нагрев или всю завесу в зависимости от
заданной температуры (посредством ручки):
– позиции "2-5" - управление работой вентилятора и нагревом,
в зависимости от настроек терморегулятора; в таком случае
терморегулятор влияет на работу всего устройства;
– позиции "4-5" - управление работой вентилятора независимо от
установок терморегулятора.
● Один настенный регулятор WING/VOLCANO может управлять
● Максимальная длина провода от завесы к регулятору DX составляет 100 м.
● Рекомендуется выполнять подключения, используя провод не менее,
чем 5 x 1 мм
2
или 6 x 1мм
2
в зависимости от типа соединения (смотрите
схемы)
● Изображения элементов автоматики отражают только внешний вид
устройств.
● Настенный регулятор DX - опциональный элемент, который может быть
заменен любым другим программным устройством или переключателем,
соответствующим стандарту 60335.
1
2
4
Н
А
С
Т
ЕН
Н
А
Я
П
А
Н
ЕЛ
Ь
У
П
Р
А
В
Л
ЕН
И
Я
H
M
I W
IN
G
EC
V
T
S
: 1
-4
-2801
-0155
HMI WING EC
● Тип управления: сенсорные кнопки
● Электропитание: 230 В переменного тока
● Измерение температуры: -10 °C ... +99 °C; NTC10K
● Выходы:
-
1 аналоговый виход 0-10В (8 бит, Iмакс = 20 мA)
-
2 релейные выходы (250 В переменного тока,
● AC1 500 ВА для 230 В переменного тока)
● Связь: Modbus RTU
● Параметры окружающей среды: температура:
0 -
60 °C, влажность: 10 - 90%, без конденсации
● Размеры: 86 mm x 86 mm x 17 mm
● класс защиты: IP20
● предназначен для управления всеми завесами типа WING EC
● сенсорная панель управления
● главный переключатель вкл / выкл (ON / OFF)
● трехступенчатое регулирование скорости вентилятора с EC-двигателем.
Возможность программирования отдельных передач
● встроенный термостат с возможностью программирования на неделю
● непрерывный режим
● функции нагревания и вентиляции
● работа с датчиком открытия дверей
● трёхэтапный регулирование мощности нагрева
● RS 485 с протоколом ModbusRTU
● Рекомендуемая площадь сечения кабелей:
- L, N: 2x1
мм
2
-
H1, H2: 2x1 мм
2
-
AO, GND: 2x0,5 мм
2
LIYCY
-
Датчик открытия дверей: 2x0,5 мм
2
LIYCY
-
RS 485: 2x0,75 мм
2
LIYCY
Н
А
С
Т
ЕН
Н
А
Я
П
А
Н
ЕЛ
Ь
У
П
Р
А
В
Л
ЕН
И
Я
HMI
-W
IN
G
EC
HMI-WING EC
● Тип управления: емкостные сенсорные кнопки
● Электропитание: 230 В переменного тока
● Измерение температуры: -10 °C ... +99 °C; NTC10K
● Выходы:
-
1 аналоговый виход 0-10В (8 бит, Iмакс = 20 мA)
- 2
релейные выходы (250 В переменного тока,
AC1 500 ВА для 230 В переменного тока)
● Входы: 1 дискретный вход типа "сухой контакт", Iмакс
= 20 мA
● Связь: Modbus RTU
● Параметры окружающей среды: температура:
0 -
60 °C, влажность: 10 - 90%, без конденсации
● предназначен для управления всеми завесами типа WING EC
● сенсорная панель управления
● главный переключатель вкл / выкл (ON / OFF)
● трехступенчатое регулирование скорости вентилятора с EC-двигателем
● встроенный термостат с возможностью программирования на неделю
● непрерывный режим
● включение/отключение функции использования теплообменника
● работа с датчиком открытия дверей
● двухступенчатое регулирование мощности теплообменника
● RS 485 с протоколом ModbusRTU
● Рекомендуемая площадь сечения кабелей:
- L, N: 2x1
мм
2
-
H1, H2: 2x1 мм
2
-
AO, GND: 2x0,5 мм2 LIYCY
-
Датчик открытия дверей: 2x0,5 мм
2
LIYCY
-
RS 485: 3x0,75 мм
2
LIYCY
Д
ВУ
Х
Х
ОД
ОВОЙ
К
ЛА
ПАН
С
ДВУХХОДОВОЙ КЛАПАН
● диаметр патрубков: 3/4”
● рабочий режим: двухпозиционный, ON-OFF
● максимальный перепад давления: 90 кПа
● класс давления: PN 16
● коэффициент потока kvs: 4,5 м
3
/ч
● максимальная температура теплоносителя: 105°C
● параметры окружающей среды: 0-60°С
СЕРВОПРИВОД КЛАПАНА
● потребление мощности: 1 В
● напряжение питания: 230V AC +/- 10%
● время закрытия/ открытия: 180/180 сек
● обесточенное положение: закрыто
● класс защиты: IP54
● параметры окружающей среды: 0-60°C
● Рекомендуется устанавливать двухходовой клапан на обратном
трубопроводе.
● Рисунки элементов автоматики представляют исключительно их
визуализацию.
● Рекомендуется подключение питания проводом мин.
2 x 0,75
мм
2
.
● Рисунки элементов автоматики представляют исключительно их
визуализацию.
ВНИМАНИЕ!
Электропровод дополнительной регулирующей автоматики (термостат, дверной датчик, настенный регулятор) должен быть проложен в отдельном кабельном канале,
независимо от проводов питания.
5.
ЗАПУСК, ЭКСПЛУАТАЦИЯ И КОНСЕРВАЦИЯ
5.1.
ЗАПУСК
● Перед началом любых монтажных или консервационных работ необходимо отключить питание и исключить его потенциальное непредвиденное включение.
● Рекомендуем применение фильтров в гидравлической системе. Перед подключением трубопроводов к оборудованию рекомендуем очистить систему, спуская несколько литров воды.
● Рекомендуем удалить воздух в самой верхней точке системы трубопроводов.
● Рекомендуем устанавливать шаровые краны для отключения нагревателя от сети трубопроводов при необходимости демонтажа оборудования.
● Необходимо исключить повышение давления воды более допустимого (1,6 MПa).
● Масса присоединенных трубопроводов не должна воздействовать на патрубки теплообменника.
● Перед первым запуском необходимо проверить правильность гидравлического подключения (плотность воздухоотводчика, патрубков, соответствие установленной арматуры).
● Рекомендуем перед первым запуском проверить правильность всех электрических подключений (автоматики, проводов питания, электродвигателя вентилятора).
● Рекомендуем применение дополнительных предохранительных устройств для защиты от повышения напряжения выше рабочего.
ВНИМАНИЕ!
Все подсоединения должны быть произведены согласно настоящей технической документации, а также документации, идущей в комплекте с элементами автоматики.
RU
