1.

ВСТУПЛЕНИЕ

1.1.

МЕРЫ ПРЕДОСТОРОЖНОСТИ, ТРЕБОВАНИЯ, РЕКОМЕНДАЦИИ

Подробное ознакомление с настоящей документацией, монтаж и использование оборудования согласно описанию, указанному в ней, а  также соблюдение всех условий
безопасности, являются основой правильного и безопасного функционирования оборудования. Любое другое использование, несоответствующее настоящей инструкц ии, может
привести к авариям с опасными последствиями. Следует ограничить доступ к оборудованию некомпетентным лицам, а также обучи ть обслуживающий персонал. Понятие

обслуживающий персонал

обозначает лиц, которые в результате проведённого обучения, опыта и знания существующих норм, документации, а также правил бе зопасности и

условий работы уполномочены для проведения необходимых работ, а также умеют распознавать возможную опасность и избегать её. Данный технический паспорт должен быть
доставлен в комплекте с оборудованием и содержит подробную информацию на тему всевозможных конфигураций воздушных завес, прим еров их монтажа, а также пусконаладки,
использования, ремонтов и консервации. Если оборудование используется согласно его предназначения, тогда настоящая инструкция  содержит все необходимые рекомендации
для уполномоченного персонала.

Документация должна всегда находиться вблизи оборудования и должна быть доступна для сервисных служб. Производитель

сохраняет за собой право вносить изменения в оборудование, влияющие на его работу, без предварительного предупреждения в инст рукции. ООО ВТС не несёт
ответственности за текущую консервацию

,

осмотр, программирование оборудования, а также ущерб, причинённый простоем оборудования в период ожидания гарантийных

услуг, всевозможный ущерб другому имуществу Клиента, ошибки, являющиеся результатом неправильного подключения или неправильно й эксплуатации оборудования.

Воздушные завесы WING предназначены исключительно для установки внутри помещений.

НЕ НАКРЫВАТЬ

ПРЕДУПРЕЖДЕНИЕ

: Во избежание перегрева – не накрывайте устройство!

1.2.

ТРАНСПОРТИРОВАНИЕ

Перед началом монтажа, а также перед распаковкой оборудования из коробки, следует проверить, присутствуют ли какие-либо следы повреждения коробки, а также проверить не
была ли фирменная лента с логотипом ранее сорвана или разрезана. Рекомендуется проверить, не был ли повреждён во время трансп ортировки корпус оборудования. В случае
обнаружения одной из вышеперечисленных ситуаций следует связаться с нами по телефону или по электронной почте (Tel. 8 800 333  0336, email: vts.ru@vtsgroup.com, факс: (+7)
495 981 95 53.

Рекомендуем переносить оборудование вдвоём. Во время транспортировки следует использовать соответствующие инструменты, чтобы не пов редить

оборудование и не нанести вреда здоровью.

1.3.

ПЕРВЫЕ ШАГИ ПЕРЕД НАЧАЛОМ МОНТАЖА

Перед проведением монтажных работ впишите серийный номер оборудования в гарантийную карту.

Необходимо правильно заполнить гарантийную карту после окончания

монтажа.

Перед началом любых монтажных или консервационных работ необходимо отключить электрическое питание и не допустить его непредн амеренное включение.

Монтаж, подключение и запуск должны производиться квалифицированным персоналом в строгом соответствии с указаниями, приведенн ыми в дальнейшей части настоящего
руководства.

Последовательность действий по монтажу:

●  Установить устройство в месте назначения

●  Выполнить гидравлические соединения, проверить плотность соединений и обезвоздушить систему

●  Выполнить электрические соединения

●  Убедиться в правильности подключения устройства (согласно схемам)

●  В случае электрического завеса удалить пыть с электрических грелок (во избежание неприятного запаха пригоревшей пыли)

●  Включить электропитание и произвести запуск устройства.

2.

КОНСТРУКЦИЯ, ПРЕДНАЗНАЧЕНИЕ, ПРИНЦИП РАБОТЫ

2.1.

ПРЕДНАЗНАЧЕНИЕ

Для удобства пользователей для различных типов энергоснабжения на гражданских и производственных объектов воздушная удалить завеса производится в трех вариантах и трех
типоразмерах:

●  завеса WING II W100, шириной 1.0м с водяным нагревателем (4-17 кВт, 1850 м

3

/ч)

●  завеса WING II E100, шириной 1.0м с электрическим нагревателем (2/4/6 кВт, 1850 м

3

/ч)

●  завеса WING II C100, шириной 1,0м без подогрева воздуха (1950 м

3

/ч)

●  завеса WING II W150, шириной 1.5м с водяным нагревателем (10- 32 кВт, 3100 м

3

/ч)

●  завеса WING II E150, шириной 1.5м с электрическим нагревателем (4/8/12 кВт, 3150 м

3

/ч)

●  завеса WING II C150, шириной 1,5м без подогрева воздуха (3200 м

3

/ч)

●  завеса WING II W200, шириной 2.0м с водяным нагревателем (17- 47 кВт, 4400 м

3

/ч)

●  завеса WING II E200, шириной 2.0м с электрическим нагревателем (6/9/15 кВт, 4500 м

3

/ч)

●  завеса WING II C200, шириной 2,0м без подогрева воздуха (4600 м

3

/ч)

Применение воздушной завесы WING 100-200 позволяет оставлять двери в помещение открытыми, несмотря на атмосферные условия. Воздушные завесы относятся к системам
местной вентиляции. Они предназначены для создания локального воздушного защитного барьера от попадания наружного воздуха внутрь помещения или объекта. Воздушные завесы,
оснащенные нагревателем, обеспечивают тепловой комфорт для людей, проходящих сквозь струю воздуха, образованную завесой. Современный дизайн воздушной завесы WING 100-
200 даёт возможность широкого её применения.

ПРИМЕНЕНИЕ:

складские помещения, оптовые магазины, спортивные объекты, супермаркеты, здания общественного пользования, гостиницы, аптеки, поликлиники и больницы,

офисные центры и производственные объекты.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

за счет недопущения наружного воздуха в помещение защита температурных условий в помещении,

более низкие затраты на отопление или охлаждение, универсальный размер, возможность работы в вертикальном и горизонтальном положении, быстрый, лёгкий монтаж.

2.2.

ПРИНЦИП РАБОТЫ

Диаметральный вентилятор (880-4400 м

3

/ч) всасывает воздух из помещения и, пропуская его через теплообменник, выдувает в заданном направлении. Поток воздуха направ лен с

большой скоростью вниз, тем самым создается воздушный барьер от попадания наружного воздуха в помещение. Чтобы снизить возможный дискомфорт от попадания воздушного
потока для проходящего человека, в некоторых моделях воздушных завес можно использовать дополнительный теплообменник. В возду шных завесах

WING W 100-200

используют

водяной теплообменник, через который теплоноситель, например горячая вода, отдает тепло проходящему через него воздуху. Теплообменник обладает мощностью от 4 до 47 кВт.
Диаметральный вентилятор всасывает воздух из помещения и, пропуская его через теплообменник, выдувает в заданном направлении. Поток воздуха направлен с большой
скоростью вниз, тем самым создается воздушный барьер от попадания наружного воздуха в помещение. Чтобы снизить возможный диск омфорт от попадания воздушного потока
для проходящего человека, в некоторых моделях воздушных завес можно использовать дополнительный теплообменник. В воздушных завесах

WING E 100-200

используют

электрический теплообменник, который отдает тепло проходящему через него воздуху. Теплообменник обладает мощностью от 2 до 15 кВт.

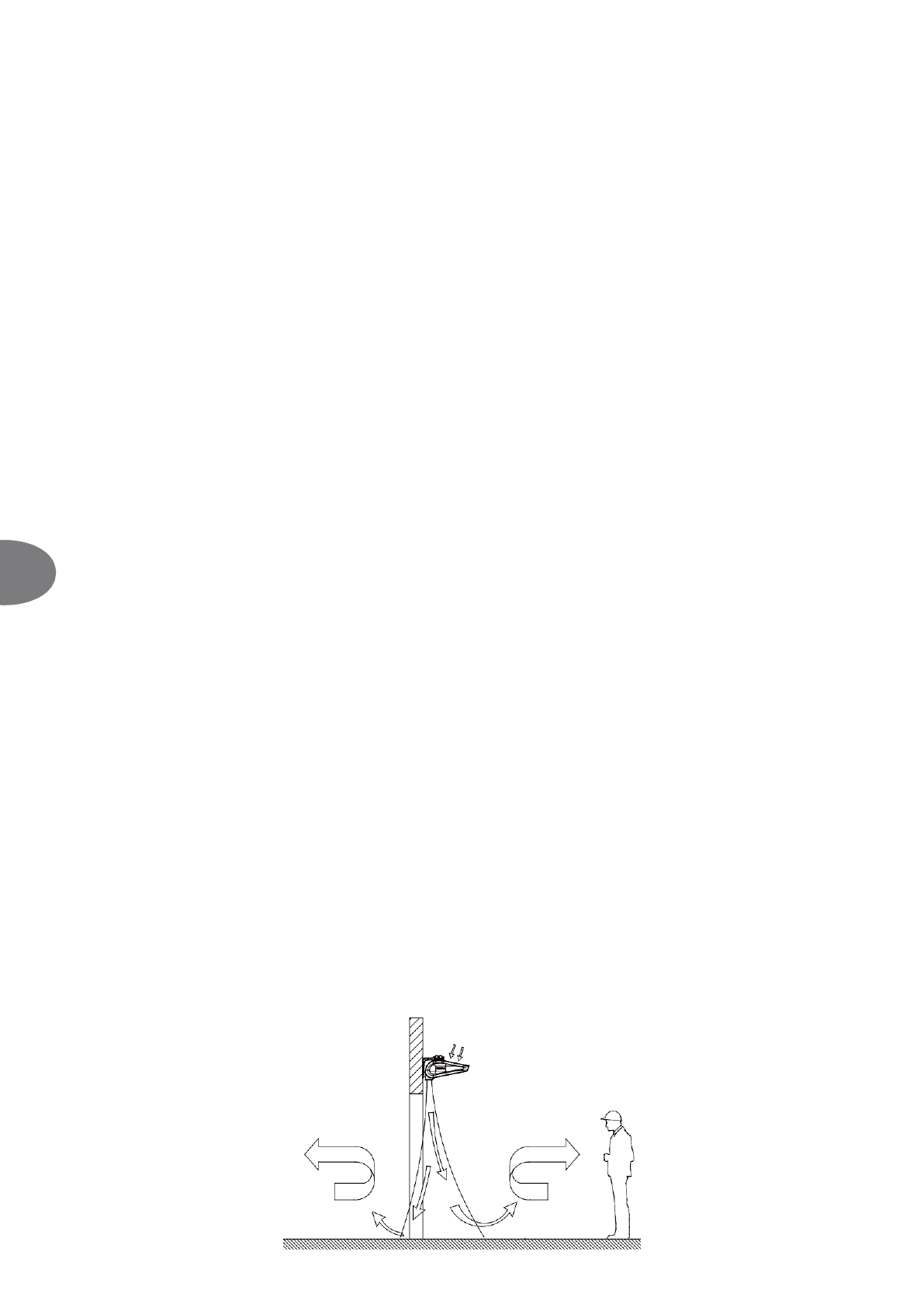

НАРУЖНЫЙ ВОЗДУХ

ВОЗДУХ В ПОМЕЩЕНИИ

ВОЗДУШНЫЙ
ПОТОК
ЗАВЕСЫ
