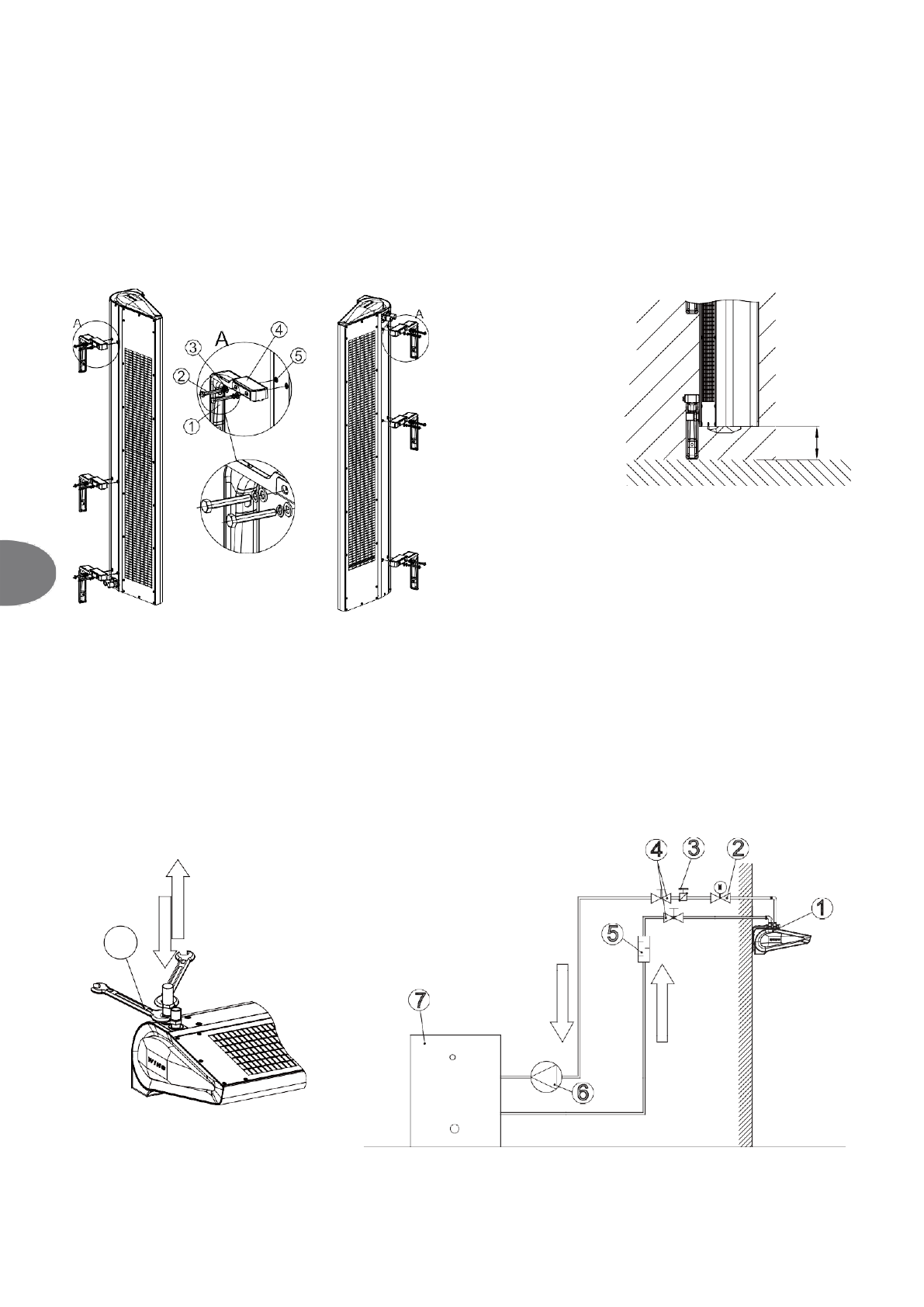

3.2.2. ВЕРТИКАЛЬНЫЙ МОНТАЖ ПРИ ПОМОЩИ МОНТАЖНЫХ КРЕПЛЕНИЙ
Возможно установить WING вертикально на стену по обеим сторонам ворот (с двигателем снизу или сверху).
В таком случае не имеет значения, как выполнять монтаж: в первую очередь прикрепить монтажные крепления к устройству, а затем на стену, или сначала закрепить монтажные
крепления на стене, а затем прикрепить к ним завесу.
Для вертикального монтажа следует использовать болты M8x70 (вне поставки VTS). Две или три подвески следует прикрутить болтами с использованием плоских прокладок (3) к
резьбовым втулкам, расположенным в верхней части корпуса.
ВНИМАНИЕ!
В случае вертикального монтажа должно быть выдержано минимальное расстояние между устройством и полом (150 мм) для доступа к сливному клапану и
клеммнику
ВНИМАНИЕ!
Оборудование предназначено для работы в сухих помещениях, в связи с этим необходимо обратить особое внимание на опасность кон денсации водяных
испарений на элементах электродвигателя, который не приспособлен для работы во влажной среде.
RU
Воздушные завесы WING 100-200 не предназначены для монтажа:
● снаружи здания,
● во влажных помещениях,
● во взрывоопасных помещениях,
● в помещениях с особо высоким уровнем запыления,
● в помещениях с агрессивной атмосферой (в связи с наличием медных и алюминиевых элементов в водяном и электрическом нагревателях).
ВНИМАНИЕ! Воздушные завесы WING E100-200 не приспособлены для монтажа в подвесных потолках.
3.3.
РЕКОМЕНДАЦИИ ПО МОНТАЖУ/ПУСКОНАЛАДКЕ
ПОДКЛЮЧЕНИЕ ТЕПЛОНОСИТЕЛЯ
При установке трубопровода с теплоносителем необходимо защитить присоединительный патрубок теплообменника от возникающего крутящего момента (1). Масса присоединенных
трубопроводов не должна воздействовать на патрубки теплообменника.
ВНИМАНИЕ!
Рекомендуем применение фильтров в гидравлической системе.
Перед подключением к оборудованию подводящих трубопроводов (особенно подающих) рекомендуем очистить систему, спуская несколько литров воды.
ЗАПРЕЩЕНО ПОДКЛЮЧАТЬ ПОДАЮЩИЙ И ОБРАТНЫЙ ТРУБОПРОВОДЫ К СИСТЕМЕ ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ (ГВС).
1
ПРИМЕР ГИДРАВЛИЧЕСКОГО
ПОДКЛЮЧЕНИЯ
1. WING W100-200
2.
КЛАПАН С ПРИВОДОМ
3.
КРАН СПУСКА ВОЗДУХА
4.
ЗАПОРНЫЙ КРАН
5.
ФИЛЬТР ГРУБОЙ ОЧИСТКИ
6.
ЦИРКУЛЯЦИОННЫЙ НАСОС
7.
ИСТОЧНИК ТЕПЛОНОСИТЕЛЯ
ПО
Д
АЮ
ЩИЙ
ОБ
Р
АТ
НЫЙ
ОБ
Р
АТ
НЫЙ
ПО
Д
АЮ
ЩИЙ
