www.verton-tools.ru
www.verton-tools.ru
9
8
1
2
3
4
5
6
7
8
9
10
11
12 13
14
15
16
17
18
19

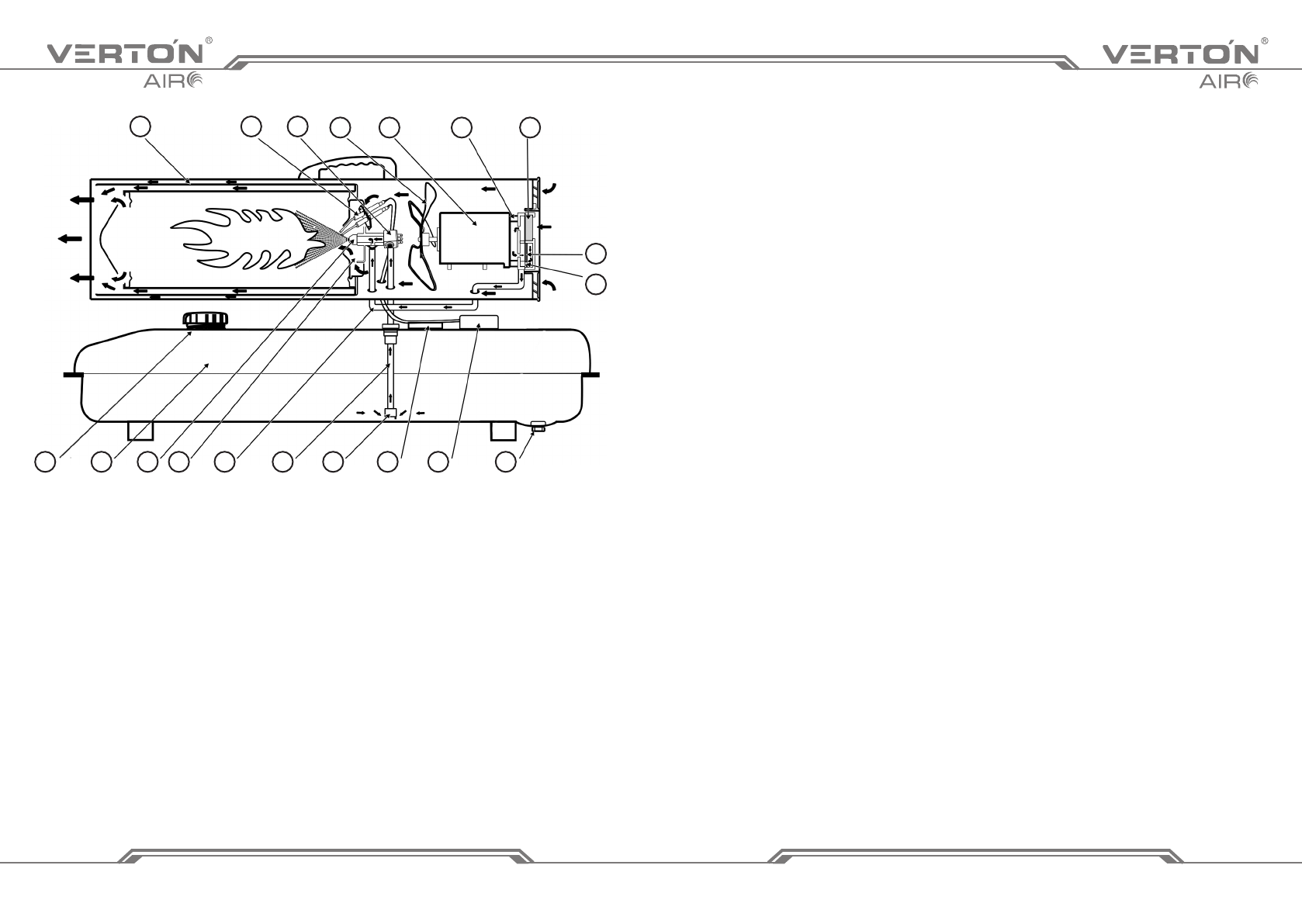

1.
Камера сгорания
2.
Свеча поджига
3.
Электроклапан
4.
Лопасть вентилятора
5.
Электромотор вентилятора
6.
Воздушный компрессор
топливной системы
7.
Входной поролоновый фильтр
8. Выходной фетровый фильтр
9. Фильтр для удаления пуха
10. Заливная горловина топливного
бака
11.
Топливный бак
12.
Форсунка
13.
Огнеупорная пластина
14.
Трубка подвода воздуха
15.
Топливозаборник
16.
Топливный фильтр
17.
Контроллер
18. Высоковольтный трансформатор
19. Сливная пробка топливного бака
Воздушная система
Электрический вентилятор под ает мощный поток воздуха через
откалиброванное сопло в камеру сгорания. Часть воздушного потока
проходит мимо сопла и создает тягу в камере сгорания, другая часть воздуха
направляется вокруг камеры сгорания для охлаждения внешнего корпуса
устройства.
Топливная система
Тепловая пушка оборудована принудительной подачей топлива. Поток
воздуха, создаваемый цент робежным воздушным компрессо ром, подается
по трубке к головке горелки. Прогоняемый через головку горелки в сопло, он
создает разряжение в топливной маги страли. Топливо из топливного бака по
топливному шлангу подается к форсунке. Форсунка, установлен ная в головке
горелки, распыляет топливо. Проходя через сопло, рас пыленное топливо
смешивается с потоком воздуха и впрыскивается в камеру сгорания в виде
мелкодис персной горючей смеси.
Система зажигания
Высокое напряжение подается от высоковольтного трансформа тора по
бронепроводам к электро дам свечи поджига. Искра воспла меняет топливную
смесь.
Температурная защита
Тепловая пушка оборудована защи той по температурному режиму. В
корпусе устройства установлен термостат, настроенный на макси мальную
температуру нагрева. При превышении этого предела термостат размыкает
цепь и отключает устройство. Дальнейшее использо вание возможно после
остывания устройства до без опасной температуры. Частое сра батывание
защиты по температуре говорит о возможной неисправно сти. В таком случае
следует обра титься в сервисный центр.
Электрическая защита:
Электрическая схема устройства оснащена предохранителем, кото-
рый прерывает подачу электроэнер гии при перегрузке или коротком
