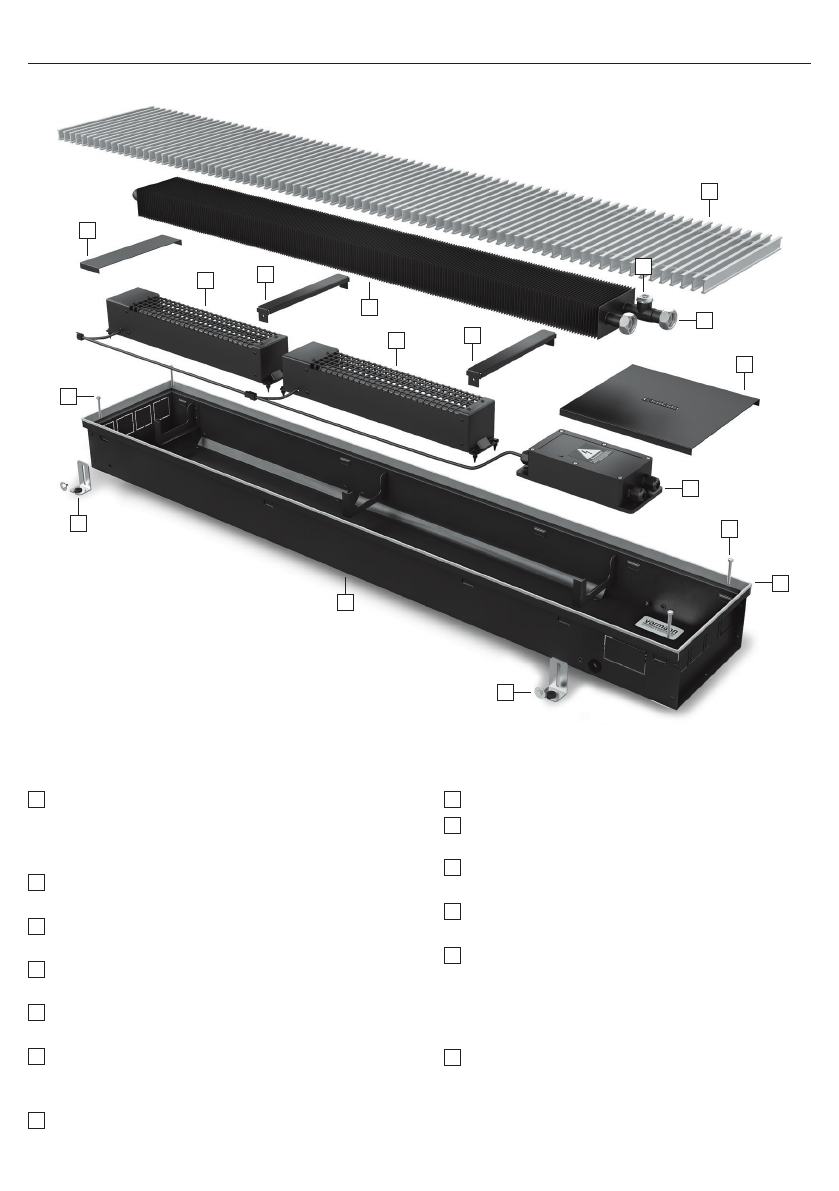

Элементы конвектора

10

13

6

3

7

11

11

4

2

2

7

10

8

9

Решетка

 алюминиевая роликового, либо линейного ис-

полнения, анодированная, окрашенная в любой цвет по

RAL, с нанесением фактур дерева, мрамора, гранита или из

полированной нержавеющей стали.

Ребра жесткости

 для предотвращения деформации корпуса

при заливке стяжки и опор для линейной решетки.

Декоративная крышка

 закрывает внутреннюю часть

конвектора.

Декоративная крышка

 для закрывает и защищает узел

подключения теплообменника.

Теплообменник

 из медной трубы и алюминиевых пластин

оребрения, окрашенный в цвет корпуса.

Микропроцессорный регулятор

 в пластиковой коробке

IP65 с выполненным электромонтажом для регулирования

и поддержания температуры воздуха в помещении.

Тангенциальные вентиляторы

 с ЕС-двигателями посто-

янного тока 24 В в защитных кожухах на резиновых вибро-

защитных опорах.

1

2

3

5

6

Воздухоспускной клапан

 никелированный, 3/8".

Узел подключения

 латунный G 3/4" «евроконус» с накид-

ными гайками и уплотнительными резиновыми кольцами.

Регулировочные винты

 для нивелирования корпуса

конвектора относительно уровня чистового пола.

Фиксирующие ножки

 для фиксации корпуса конвектора

к черновому полу.

Корпус конвектора

 из оцинкованной стали, окрашенный

порошковой краской в полном объеме или из нержавею-

щей стали без покраски, оснащенный выламываемыми

заглушками для возможности подключения трубопроводов

с разных сторон конвектора.

Декоративная рамка

 по периметру корпуса из U-образно-

го или F-образного алюминиевого профиля, анодированного,

окрашенного в цвет по RAL или с нанесением фактур дерева,

мрамора, гранита в цвет решетки.

10

11

9

8

7

12

13

4

1

12

5
