Типоразмер
Габаритные размеры конвектора
Тепловая
мощность, Вт
Экспоненциальный
коэффициент, n
Ширина, мм Высота, мм
Длина, мм
Ntherm 140.90
140
90
любая, в цельном исполнении до
3000 мм, стандартные типоразмеры
от 800 до 3000 мм с шагом 200мм.
129..963
1,61
Ntherm 140.110
110
144..1027
1,71
Ntherm 180.90
180
90
221..1237
1,36
Ntherm 180.110
110
275..1545
1,39
Ntherm 180.150
150
362..1879
1,49
Ntherm 180.200
200
413..2142
1,53
Ntherm 230.90
230
90
255..1425
1,42
Ntherm 230.110
110
314..1751
1,42
Ntherm 230.150
150
508..2636
1,46
Ntherm 230.200
200
544..2830
1,44
Ntherm 300.90
300
90
335..1865
1,37
Ntherm 300.110
110
428..2390
1,37
Ntherm 300.150
150
643..3338
1,44
Ntherm 300.200
200
731..3787
1,46
Ntherm 370.90
370
90
438..2445
1,32
Ntherm 370.110
110
537..2997
1,34
Ntherm 370.150
150
785..4072
1,42
Ntherm 370.200
200
1008..5232
1,43
Типоразмеры
Технические данные
Встраиваемый в пол конвектор Ntherm с естественной конвекцией состоит из корпуса, теплообменника, декоративной решетки и
комплекта для монтажа.
Корпус конвектора изготовлен из оцинкованной стали, окрашен черной порошковой краской в полном объеме или из нержавеющей
стали без покраски. По периметру корпуса запрессована декоративная рамка из U-образного или F-образного алюминиевого профиля,
окрашенная в цвет решетки и уложена полоса из пористой резины для избежания повреждения поверхности решетки, ее трения при
контакте с корпусом. В корпусе предусмотрены отверстия с выламываемыми заглушками для возможности подключения трубопро-
водов с разных сторон конвектора.
Теплообменник изготовлен методом дорнования бесшовных медных труб и жестко посаженных на них гофрированных алюминиевых
пластин с загибами на краях, оснащен латунными распределительными коллекторами, латунным узлом для подключения к трубопро-
водам системы отопления с соединением G 3/4" «евроконус» и никелированным воздухоспускным клапаном 3/8". С торцевых сторон
теплообменника расположены стальные пластины, придающие жесткость конструкции и предотвращающие деформацию крайних
алюминиевых пластин.
Декоративная алюминиевая решетка может быть анодированной, окрашенной в любой цвет по RAL, с нанесением фактур дерева,
мрамора, гранита или из полированной нержавеющей стали. Решетка состоит из продольных или поперечных алюминиевых ламе-
лей, механически стянутых жесткой пружиной из нержавеющей стали через промежуточные втулки. Свободный поток воздуха через
решетку составляет не менее 75%.
Тепловая мощность указана при температуре теплоносителя 95/85
о
С и температуре воздуха в помещении 20
о
С, при температурном напоре ΔT 70
о
С.

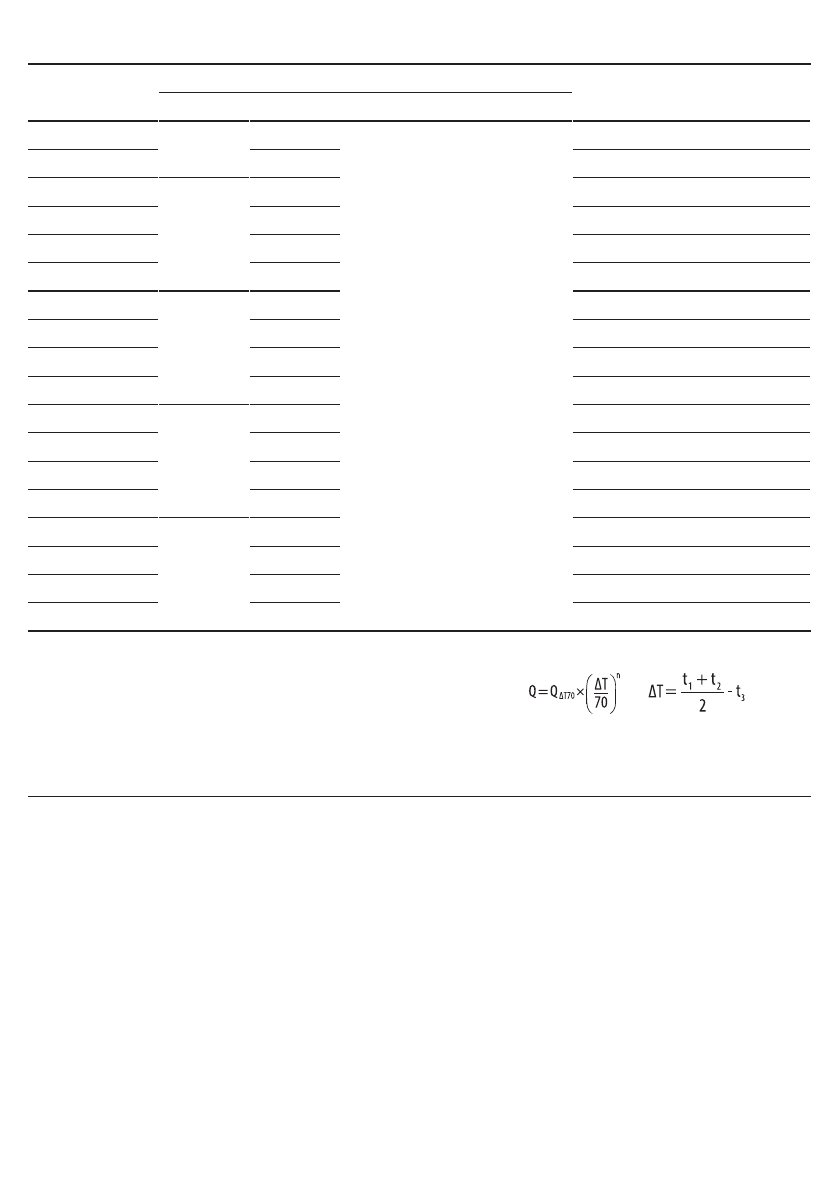

Расчет тепловой мощности для других температурных условий осуществляется по формуле: , где
t
1
, t
2
- температура теплоносителя в подающей и обратной линии. t
3
- температура воздуха в помещении.
