сайт: www.tropik-line.ru email: sales@tropik-line.ru
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Таблица 2.
Модель
М3
М5
М6
М9
Мощность, кВт
3
5
6
9
Ступени мощности, кВт
0 / 1,5 / 3
0 / 2,5 / 5
0 / 3 / 6
0 / 4,5 / 9
Напряжение питания, В
~ 220В 1Ф
50Гц
~ 220 / 380В
50Гц
~ 220 / 380В
50Гц
380 В ~ 3 N 50
Гц
Максимальный ток, А
13,7
22,7 / (5,7 ; 5,7 ; 11,4) 27,3 / (7 ; 7; 13,7)
13,7
Максимальная скорость на выходе, м/с
7
7
7
7
Производительность (max/min), м³/ч
450 / 350
650 / 515
900 / 710
1350 / 1070
Габаритные размеры, мм (ДхВхГ)
620 х 130 х 162
800 х 130 х 162
1114 х 130 х 162
1614 х 130 х
162
Вес (нетто/брутто), кг
4 / 5
5,5 / 6,4
8,4 / 9,3
10,0 / 13,7
Рекомендуемая высота установки, м
до 2,3
до 2,3
до 2,3
до 2,3
Уровень шума, дБ(А)
46
48
49
51
4. ПОДГОТОВКА К РАБОТЕ
4.1.
При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической
эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда при
эксплуатации электроустановок (ПОТ РМ-016-2001). Подключение к электросети осуществляется через
автоматический выключатель в соответствии с «Правилами эксплуатации электроустановок».
4.2. К установке и монтажу завесы допускается только подготовленный электротехнический персонал.
4.3. Установочные размеры указаны на рисунке в Приложении (стр. 4). В тыльной стенке корпуса М3 имеются
отверстия для крепления завесы к стене. В качестве крепежа рекомендуются шурупы или болты с диаметром
шляпки от 7 до 9 мм. Завеса устанавливается как можно ближе к верхней стороне проёма, при этом необходимо
выдержать расстояние между верхней стенкой корпуса и потолком не менее 100 мм.
4.4.1. При установке завес М6 и М9 открутить ключом 10 болты на тыльной стороне
корпуса (см. рис.1), открутить 2 самореза на крышке люка и вынуть держатель клеммных колодок
(см. рис. 2). Привернуть кронштейны крепления к завесе. При установке завесы М3
отвернуть 2 самореза на крышке завесы и снять крышку. Закрепить завесу на стене. В случае
крепления завесы к потолку можно использовать шпильки М6, вкручивая их в пресс-гайки с
контр-гайкой (см. рис. 2).

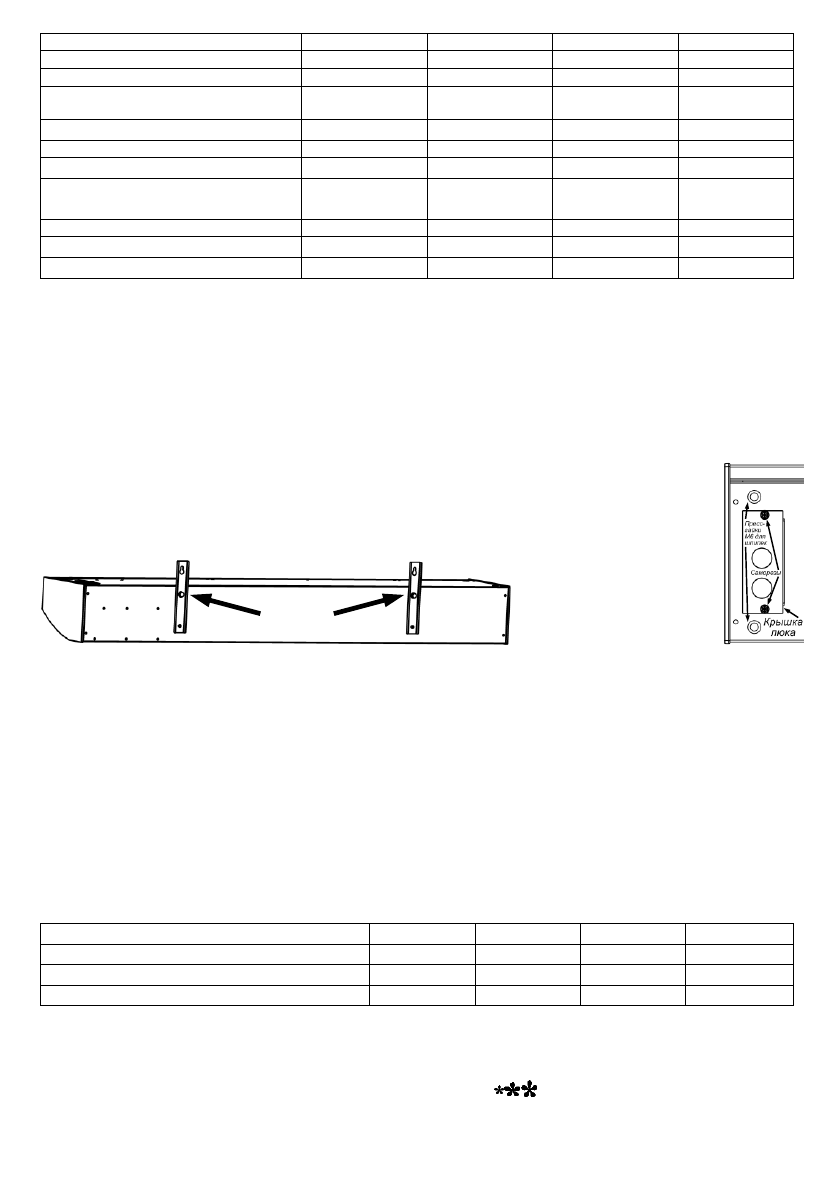

Рис. 1 Рис. 2
4.4.2. Вынуть из коробки пульт дистанционного управления (далее по тексту – ПДУ).
Подцепив отвёрткой 4 защёлки, снять основание ПДУ и закрепить его на стене.
Внимание!
Пульт не должен располагаться в зоне воздушного потока завесы, иначе срабатывание
терморегулятора будет зависеть от температуры потока. Это приведёт к частому переключению реле,
включающих обогрев, что снизит ресурс их работы.
Пульт должен располагаться в том же помещении, где установлена завеса.
4.4.3. Подключить сетевой кабель и кабель управления согласно маркировке на клеммных колодках (см. схему
подключения завесы к электросети и ПДУ в Приложении на стр. 4). L3 желательно подключить к фазе с
напряжением максимально близким к 220 В.
4.4.4. У завес М6 и М9 установить крышку люка и закрутить 2 самореза (см. рис. 2). У завесы М3 установить
крышку завесы и закрутить 2 самореза.
4.4.5. Совместив ножевые контакты основания и корпуса ПДУ, равномерно нажать на корпус ПДУ до фиксации
на 4-х защёлках.
4.5. Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице 3.
Таблица 3.
Модель
М3
М5
М6
М9
Автоматический выключатель, А
16
32 / 16
32 / 16
16
Сечение сетевого кабеля, (медного) мм²
2,5
4,0 / 2,5
4,0 / 2,5
2,5
Сечение кабеля ПДУ, мм²
0,5÷0,75
0,5÷0,75
0,5÷0,75
0,5÷0,75
5. ПОРЯДОК РАБОТЫ
5.1 Управление завесой осуществляется выносным ПДУ со встроенным в него терморегулятором (см. рис. 3),
обеспечивающим автоматическое поддержание в помещении заданной Вами температуры (10 - 30°С).
5.2 На лицевой стороне ПДУ расположены градуированный диск установки температуры и три переключателя.
- Переключатель (
ON
OFF)
используется для включения завесы, ( ) для переключения минимальной,
средней и максимальной скорости вентилятора.
