1. Назначение воздушных тепловых завес.
Воздушные тепловые завесы создают «барьер» из направленного воздушного
потока, который отсекает холодный воздух, обогревает помещение, защищает
микроклимат помещения от внешнего воздействия - пыли, дыма, неприятных
запахов, насекомых и т. п. Для большей эффективности создаваемого воздушного
барьера длина воздушной завесы должна соответствовать ширине дверного или
оконного проёма. Тепловые завесы могут устанавливаться одиночно и в линию
для перекрытия больших проёмов.
Завесы серии «К» предназначены только для горизонтальной установки.
К5 и К6 имеют возможность подключения к терморегулятору (см. приложение №1),
отключающему половину мощности нагрева, поэтому могут устанавливаться в
тамбурах и маленьких помещениях.
2. Установка воздушных тепловых завес.
Установка завес осуществляется к стене через крепёжные отверстия в корпусе.
Установочные и габаритные размеры указаны на рисунке №1 и в таблице №1.
Так же возможно размещение завес серии «К» на полу или твёрдом основании.
3. Подключение воздушных тепловых завес к электрической сети.
Внимание! Перед подключением завесы к электросети убедитесь, что
сеть соответствует требованиям по мощности и имеет контур заземления.
Подключение должно проводится
квалифицированными
специалистами
в соответствии с действующими нормативными документами.
Перед проведением любых работ по обслуживанию завесу необходимо
обесточить.
Сетевой кабель должен быть закреплён в завесе при помощи кабельного
уплотнителя ( входит в комплект ).
Заземление для данного типа электроприборов обязательно.
Тепловая завеса не имеет встроенного предохранителя, поэтому подключение
к электрической сети необходимо производить через автомат защиты
соответствующего номинала по таблице №1. Максимальный ток, сечение
медного сетевого кабеля и требуемый автомат защиты указаны в таблице №1.
Для монтажа завес К2 и К3 необходимо:
3.1.1
Снять крышку завесы, отвернув саморезы.
3.1.2
Закрепить завесу на стене или потолке (крепёж в комплект не входит).
3.1.3
Установить крышку корпуса.
Для монтажа завес К5 и К6 необходимо:
3.2.1
Снять крышку завесы, отвернув саморезы.
3.2.2
Закрепить завесу на стене или потолке (крепёж в комплект не входит).
3.2.3
Подключить сетевой кабель к клеммной колодке в соответствии с
её маркировкой, нанесённой штампом (см. приложение №1).
3.2.4
Установить крышку корпуса.

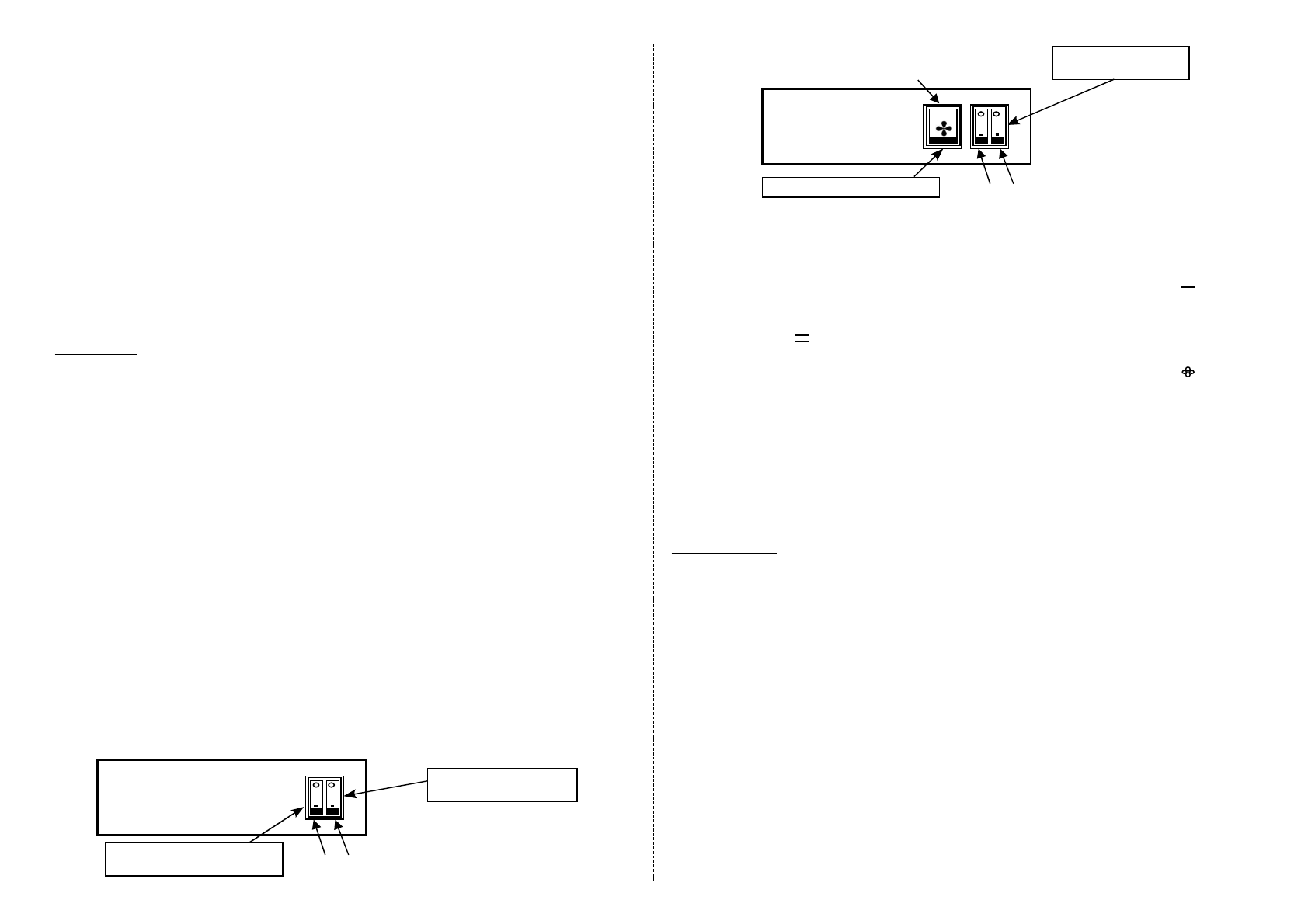

Клавиша включения завесы.
Клавиши включения
электронагревателей.
рис. 2б
1.
2. 3.
4. Эксплуатация тепловой завесы.
4.1а
Включение К2 и К3: Перед включением убедитесь, что верхние части
всех клавиш утоплены в корпус. Установите клавишу 2 в положение < >
(см. рис. №2а), при этом начинает работать вентилятор и включена половина
мощности. Для включения полной мощности дополнительно установите клавишу
3 в положение < >. Выключение завесы производится в обратном порядке.
4.1б
Включение К5 и К6: Перед включением убедитесь, что верхние части
всех клавиш утоплены в корпус. Установите клавишу 1 в положение < >
(см. рис. №2б), при этом начинает работать вентилятор. Нажатие на нижнюю
часть любой из клавиш 2 и 3 включает половину мощности. Режим полной
тепловой мощности включается нажатием на нижнюю часть обеих клавиш 2 и 3.
Выключение завесы производится в обратном порядке.
4.2
Защита от теплового перегрева осуществляется автоматическим термо-
предохранителем (термозащита), размыкающим цепь питания нагревательного
элемента. При остывании нагревательного элемента цепь его питания замкнётся.
В случае регулярных срабатываний термозащиты необходимо устранить
причину перегрева, иначе тепловая завеса может выйти из строя.
Запрещается:
- ограничивать движение воздушного потока на входе и выходе;
- оставлять включённую завесу без присмотра на длительное время;
- эксплуатировать завесу при появлении искрения, наличия видимых
повреждений кабеля, корпуса, органов управления или неоднократном
срабатывании термозащиты, сильном шуме и повышенной вибрации;
- эксплуатировать завесу при несоответствии параметров электросети;
- использовать завесу с программным устройством, таймером и любым
другим устройством, которое автоматически включает завесу, так
как существует риск возгорания, если завеса накрыта или
неправильно расположена.
- устанавливать завесу в непосредственной близости от розетки
сетевого электроснабжения.
Требования по эксплуатации:
При работе тепловой завесы возможно загрязнение элементов её конструкции
(в частности входной решётки, нагревательных элементов, крыльчатки), что
может привести к перегреву нагревательных элементов и выходу их из строя.
Необходимо регулярно производить очистку агрегата
(не реже одного раза в 6 месяцев).
Клавиша включения завесы
и первой ступени нагрева.
Клавиша включения
второй ступени нагрева.
рис. 2а
2. 3.
