1. Назначение воздушных тепловых завес.
Воздушные тепловые завесы создают высокоэффективный барьер из
направленного воздушного потока, который отсекает холодный воздух,
обогревает помещение, защищает микроклимат помещения от внешнего
воздействия — пыли, дыма, неприятных запахов, насекомых и т. п.
Для большей эффективности создаваемого воздушного барьера длина
воздушной завесы должна соответствовать ширине дверного или
оконного проёма.
Тепловые завесы могут устанавливаться одиночно и в линию для
перекрытия больших проёмов.
Завесы серии «А» предназначены только для горизонтальной установки.
2. Установка воздушных тепловых завес.
Установка завес осуществляется к стене или потолку через крепёжные
отверстия в корпусе. Установочные и габаритные размеры указаны на
рисунке №1 и в таблице №1.
3. Подключение воздушных тепловых завес к электрической сети.
Внимание! Перед подключением завесы к электросети убедитесь, что
сеть соответствует требованиям по мощности и имеет контур заземления.
Подключение этих моделей должно проводится
квалифицированными
специалистами в соответствии
с действующими нормативными документами.
Перед проведением любых работ по обслуживанию завесу
необходимо обесточить.
Сетевой кабель должен быть закреплён в завесе при
помощи хомутов или уплотнителей (в комплект не входят).
Заземление для данного типа электроприборов обязательно.
Тепловая завеса не имеет встроенного предохранителя, поэтому
подключение устройства к электрической сети необходимо производить
через автомат защиты номинала соответствующего мощности тепловой
завесы. Максимальные токи по каждой фазе, сечение сетевого кабеля
(медного) и требуемый автомат защиты указаны в таблице №1.
Для монтажа завесы необходимо:
3.1
Снять крышку завесы, отвернув 6 саморезов.
3.2
Закрепить завесу на стене или потолке (крепёж в комплект не входит).
3.3
Подключить сетевой кабель к клеммной колодке в соответствии с
её маркировкой, нанесённой штампом (см. приложение №1).
3.4
Установить крышку корпуса.

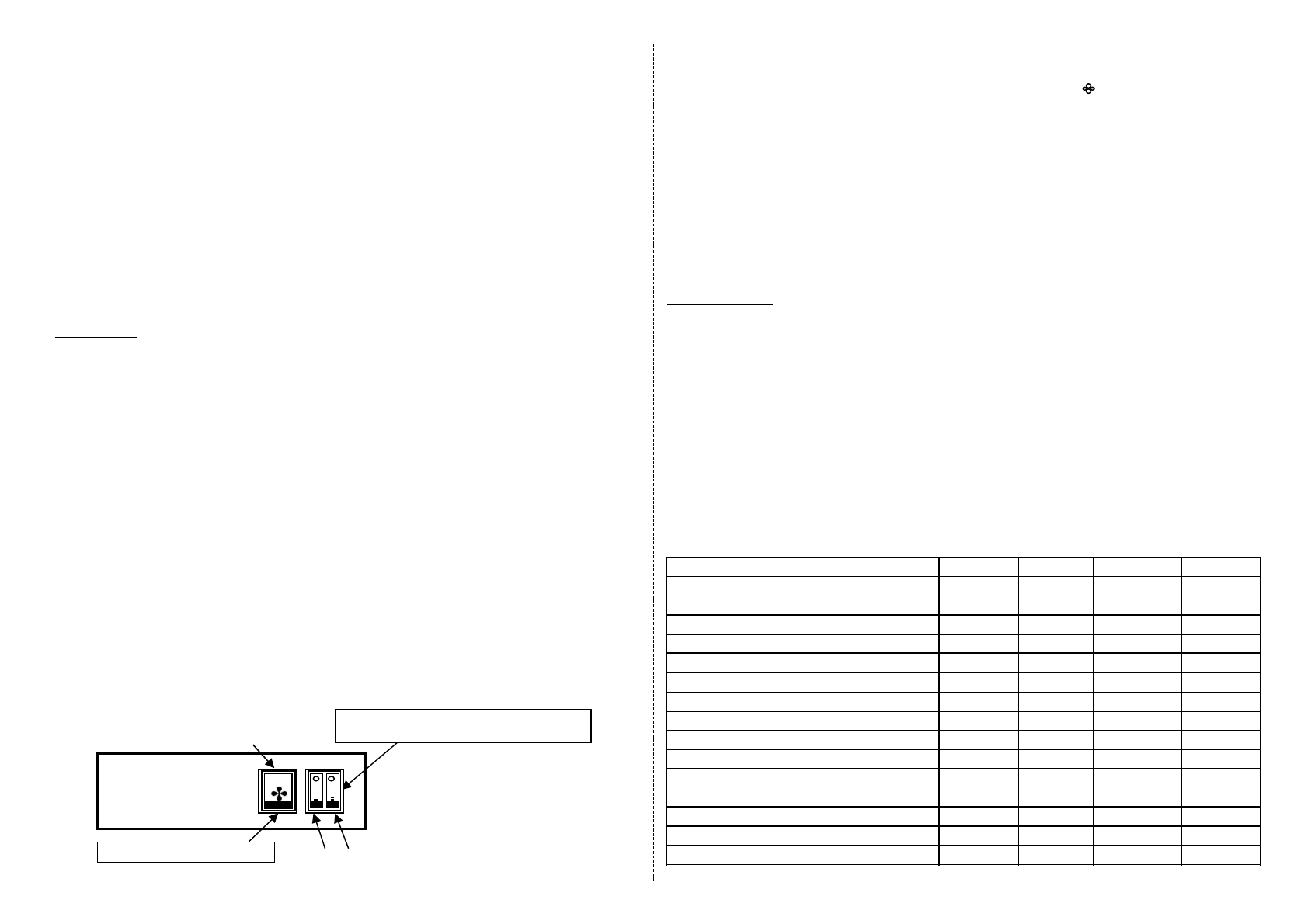

Клавиша включения завесы.
Клавиши включения
электронагревателей.
рис. 2
1.
2. 3.
4. Эксплуатация тепловой завесы.
4.1
Включение: Перед включением убедитесь, что верхние части всех клавиш
утоплены в корпус. Установите клавишу 1 в положение < > (см. рис. №2), при
этом начинает работать вентилятор. Нажатие на нижнюю часть любой из клавиш
2 и 3 включает половину мощности. Режим полной тепловой мощности
включается нажатием на нижнюю часть обеих клавиш 2 и 3.
Выключение завесы производится в обратном порядке.
4.2
Защита от теплового перегрева осуществляется автоматическим термо-
предохранителем (термозащита), размыкающим цепь питания нагревательного
элемента. При остывании нагревательного элемента цепь его питания замкнётся.
В случае регулярных срабатываний термозащиты необходимо устранить
причину перегрева, иначе тепловая завеса может выйти из строя.
Запрещается:
- ограничивать движение воздушного потока на входе и выходе;
- оставлять включённую завесу без присмотра на длительное время;
- эксплуатировать завесу при появлении искрения, наличия видимых
повреждений кабеля, корпуса, органов управления или неоднократном
срабатывании термозащиты, сильном шуме и повышенной вибрации;
- эксплуатировать завесу при несоответствии параметров электросети;
- использовать завесу с программным устройством, таймером и любым
другим устройством, которое автоматически включает завесу, так как
существует риск возгорания, если завеса накрыта или
неправильно расположена.
- устанавливать завесу в непосредственной близости от розетки
сетевого электроснабжения.
Таблица №1
Технические характеристики.
МОДЕЛЬ А 3 А 5 А 6 А 9
Мощность, кВт 3 5 6 9
Ступени мощности, кВт 1,5/3 2,5/5 3/6 4,5/9
Напряжение питания, В
220В~1Ф 50Гц 220В~1Ф 50Гц 220В~1Ф 50Гц 380В~3N 50Гц
Макс. ток по каждой фазе, А 14 23 27 14
Сечение сетевого кабеля, мм² 3 х 2,5 3 х 4,0 3 х 4,0 5 х 2,5
Автомат защиты, А 20 30 32 20
Скорость потока воздуха, м/с 5,3 5,4 5,3 5,3
Производительность, м³/ч 320 550 650 980
Длина L, мм 550 750 900 1310
Ширина B, мм 110 110 110 110
Высота H, мм 170 170 170 170
Установоч. размер a (см. рис. 1), мм 510 710 860 1270
Вес (без упаковки), кг 5 6 8 11
Рекомендуемая высота установки, м до 2,2 до 2,3 до 2,2 до 2,2
Уровень шума (не более), ДБ(А) 54 54 54 54
