На случай засорения теплообменника или его разрушения в
результате гидравлического удара гарантийные обязательства
не распространяются.
Завеса рассчитана на установку горизонтально и вертикально, но
необходимо учитывать возможность слива воды и образования воздушных
пробок. Оптимальное расположение линий подвода и отвода воды должен
определить
квалифицированный
сантехник.
3. Эксплуатация завесы
3.1
Управление завесой производится ПДУ с клавишными переключателями
на четыре режима:
0
- завеса выключена.
- включение пульта и минимальной скорости
- включение средней скорости
- включение максимальной скорости
3.2
Тепловая мощность завесы зависит от температуры воды и воздуха.
Изменение расхода воды меняет тепловую мощность завесы.
Запрещается:
- эксплуатировать завесу в помещениях с относительной влажностью
более 80 %; со взрывоопасной и с химически активной средой,
разрушающей металлы и изоляцию;
- эксплуатировать завесу без заземления;
- устанавливать завесу в непосредственной близости от розетки сетевого
электроснабжения.
Техническое обслуживание завесы:
При работе завесы возможно значительное загрязнение элементов её конструкции
(в частности входной решётки, крыльчатки и теплообменника), что может привести к
нарушению нормальной работы изделия.
Необходимо регулярно очищать завесу от пыли.
сайт www.tropik-line.ru email: sales@tropik-line.ru

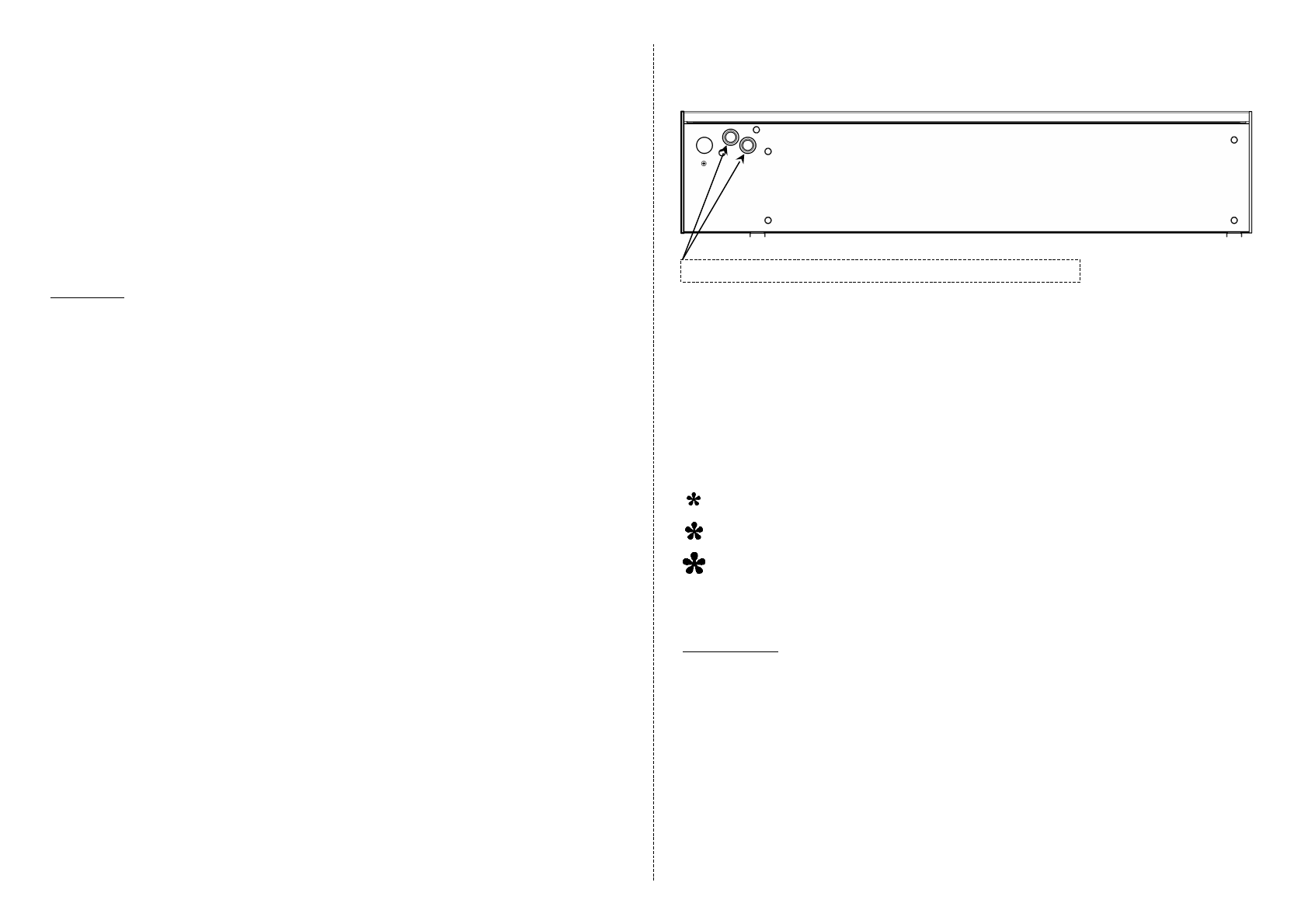

подвод и отвод воды внутренняя резьба DN15 (1/2")
ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ВОЗДУШНЫХ
ТЕПЛОВЫХ ЗАВЕС T212W10 и T224W20
1. Назначение
1.1
Воздушные тепловые завесы создают высокоэффективный барьер из направленного
воздушного потока, который отсекает холодный воздух, обогревает помещение, защищает
микроклимат помещения от внешнего воздействия — пыли, дыма, неприятных запахов,
насекомых и т. п. Для большей эффективности создаваемого воздушного барьера длина
воздушной завесы должна соответствовать ширине дверного или оконного проёма.
1.2
Тепловые завесы могут устанавливаться одиночно и в линию для перекрытия
больших проёмов. Также возможна установка вертикально.
1.3
Завесы комплектуются пультом дистанционного управления (далее ПДУ).
Завесу также возможно использовать с блоком автоматического управления A 3W (опция).
2. Установка и подключение тепловых завес
Внимание! Перед подключением завесы к электросети убедитесь, что
сеть имеет контур заземления.
- Завеса должна подключаться квалифицированными электриками и
сантехниками, в соответствии с действующими нормативными документами.
- Перед проведением любых работ по обслуживанию завесу необходимо обесточить.
- Сетевой кабель и кабель ПДУ должны быть закреплены в завесе
при помощи хомутов или уплотнителей (в комплект не входят).
- Заземление для данного типа электроприборов обязательно.
Завеса не имеет встроенного предохранителя, поэтому подключение устройства
к электрической сети необходимо производить через автомат защиты.
Номинальный ток, сечение сетевого кабеля и кабеля ПДУ указаны в таблице №1.
2.1
Отвернув 2 самореза, снимите крышку корпуса завесы Т212W 10. Достаньте ПДУ из
корпуса Т212W10. Для T224W 20 отверните 2 самореза на крышке люка и выньте
держатель клеммных колодок. Открутите саморезы, удерживающие ПДУ на держателе
клеммных колодок T224W 20. Снимите крышку ПДУ, отвернув 4 самореза и вытолкнув
крышку пульта с тыльной стороны карандашом или отвёрткой.
2.2
Установка завесы осуществляется к стене с помощью крепёжных кронштейнов
(см. рис. №1). Для этого необходимо ослабить болты крепления кронштейнов.
Не выворачивая их полностью, разверните крепёжные кронштейны из
транспортного положения в рабочее, и затяните болты.
2.3
Закрепите завесу и ПДУ в удобном для Вас месте. С целью удобства на время
монтажа можно установить крышку на завесу T212W 10.
2.4
Установите на подводящей линии магистральный фильтр очистки воды.
При использовании воды низкого качества, без фильтра и водоподготовки, внутри
теплообменника будут откладываться соли жёсткости. В результате теплоотдача завесы
резко упадёт. Регулярно очищайте или меняйте фильтр.
2.5
Подсоедините гибкие шланги подвода и отвода воды к завесе. Отверстие подвода
воды отмечено красной меткой, а отверстие отвода синей. В завесе T224W 20
теплообменники подключайте параллельно к магистрали.
2.6
Подключите завесу к сетевому кабелю и ПДУ согласно маркировке (см. Приложение).
2.7
Установите крышку корпуса T212W 10 (для T224W 20 установите крышку люка),
крышку ПДУ и заверните саморезы.
