7

3.

Подключить сетевой кабель и кабель

пульта

управления согласно маркировке на клеммных

колодках  (см.  схему  подключения  завесы  к  электросети  и  пульту

на  рис.

3.)

L1 желательно подключить к фазе с напряжением максимально близким к 220В.

Схема подключения Т204Е10 и Т206Е10 к
однофазной сети и пульту

Схема подключения тепловых завес к
трехфазной сети и пульту

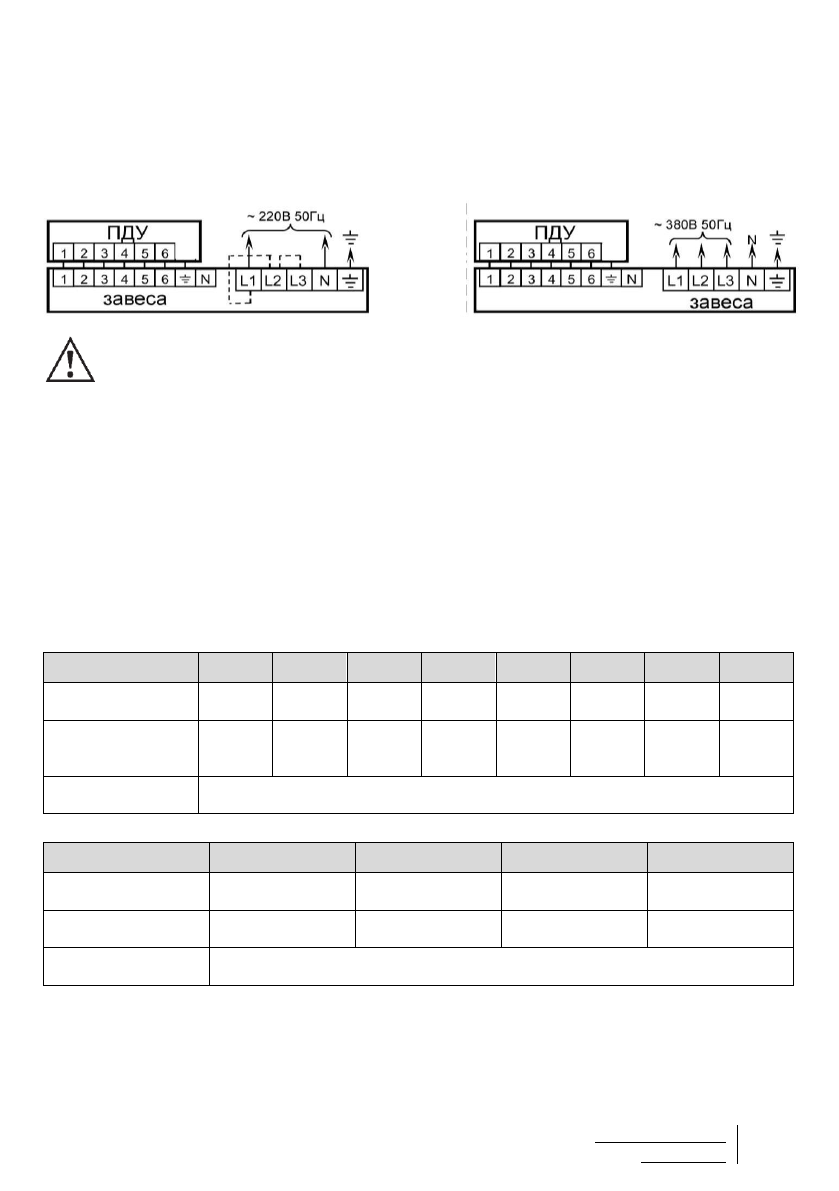

Рис. 3. Схемы подключения завес к электросети и пульту управления

Внимание!

Завесы

Т204Е10 и Т206Е10

выпускаются в конфигурации для подключения к

сети 220В. Для подключения завес к трехфазной сети 380В 50Гц необходимо удалить две
перемычки между фазами L1 и L2, L2 и L3 (перемычки указаны пунктиром).

При  использовании  кабеля  с  одноцветными  жилами,  рекомендуется  промаркировать
выводы для исключения ошибок подключения.

4.

Для установки пульта надо открутить винт сверху пульта и снять лицевую панель, вынуть плату
с  выключателями  и  закрепить  корпус  пульта  в  удобном  месте.    Собрать  пульт  в  обратном
порядке.  Подключить  кабель  управления  согласно  маркировке  на  клеммных  колодках
пульта. Установить крышку пульта.

5.

Установить крышку завесы и закрутить

саморезы

.

Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице

4.

В случае, если длина сетевого кабеля более 20 м, необходимо учитывать падение

напряжения.

Таблица 4.1

Модель

Т204E10

Т206E10

Т

2

09Е10

Т212Е10

Т207Е15

Т209Е15

Т214Е15

Т218Е15

Автоматический
выключатель, А

25 / 16

32 / 16

20

25

20

20

32

32

Сечение сетевого
кабеля, (медного)
мм²

2,5 / 1,5

4 / 1,5

2,5

2,5

2,5

2,5

4

4

Сечение кабеля
пульта, мм²

0,5÷0,75

Таблица 4.2

Модель

Т209Е20

Т

2

12Е20

Т218Е20

Т224Е20

Автоматический
выключатель, А

20

25

32

50

Сечение сетевого
кабеля, (медного) мм²

2,5

2,5

4

6

Сечение кабеля пульта,
мм²

0,5÷0,75
