4.

Устройство прибора

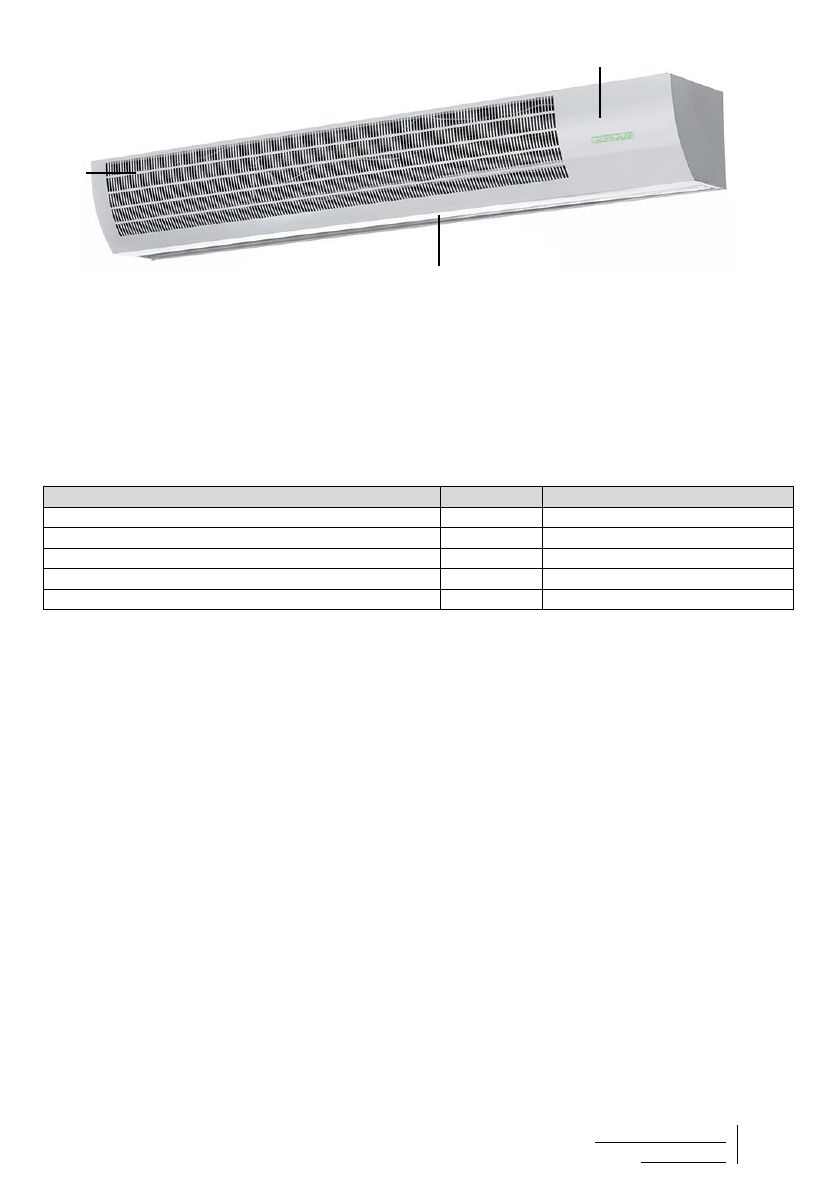

Рис.1. Устройство прибора

1.

Корпус тепловой завесы

2.

Решетка забора воздуха

3.

Сопло выхода воздуха

5.

Комплектация

Таблица 3

Наименование

Количество

Примечание

Завеса

1

Руководство по эксплуатации и гарантийный талон

1

Выносной пульт

управления

1

Пульт 3ЕТ

Кронштейн крепления

2 / 4 / 6

Упаковка

1

6.

Подготовка к работе

Подготовка к установке

1.

При  установке,  монтаже  и  запуске  в  эксплуатацию  необходимо  соблюдать  правила

технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по
охране  труда  при  эксплуатации  электроустановок  (ПОТЭУ  2014).  Подключение  к  электросети
осуществляется  через  автоматический  выключатель  в  соответствии  с  «Правилами  эксплуатации
электроустановок».

2.  К  установке  и  монтажу  завесы  допускается  только  подготовленный  электротехнический
персонал.

3.

Габаритные  и  установочные

размеры  указаны  на  рисунке

2

.  В  тыльной  стенке  корпусов

имеются  отверстия  для  крепления  завесы  к  стене.  В  качестве  крепежа  рекомендуются  шурупы
или болты с диаметром шляпки от 7 до 9 мм. Завеса устанавливается как можно ближе к верхней
стороне проёма, при этом необходимо выдержать расстояние между верхней стенкой корпуса и
потолком не менее 100 мм.

Также  возможен  монтаж  завес  на  подвес  к  потолку.  Для  потолочного  монтажа  необходимы
шпильки М6.

1

2

3
