7

Внимание!

Пульт не должен располагаться в зоне воздушного потока завесы, иначе

срабатывание терморегулятора будет зависеть от температуры потока. Это приведёт
к частому переключению реле, включающих обогрев, что снизит ресурс их работы.

Пульт должен располагаться в том же помещении, где установлена завеса

!

4.

Подключить  сетевой  кабель  и  кабель  управления  согласно  маркировке  на  клеммных
колодках  (см.  схему  подключения  завесы  к  электросети  и  пульту

на  рис.

3.)

L1

желательно подключить к фазе с напряжением максимально близким к 220 В.

Подключение к трехфазной сети и пульту

Подключение  к однофазной сети и пульту

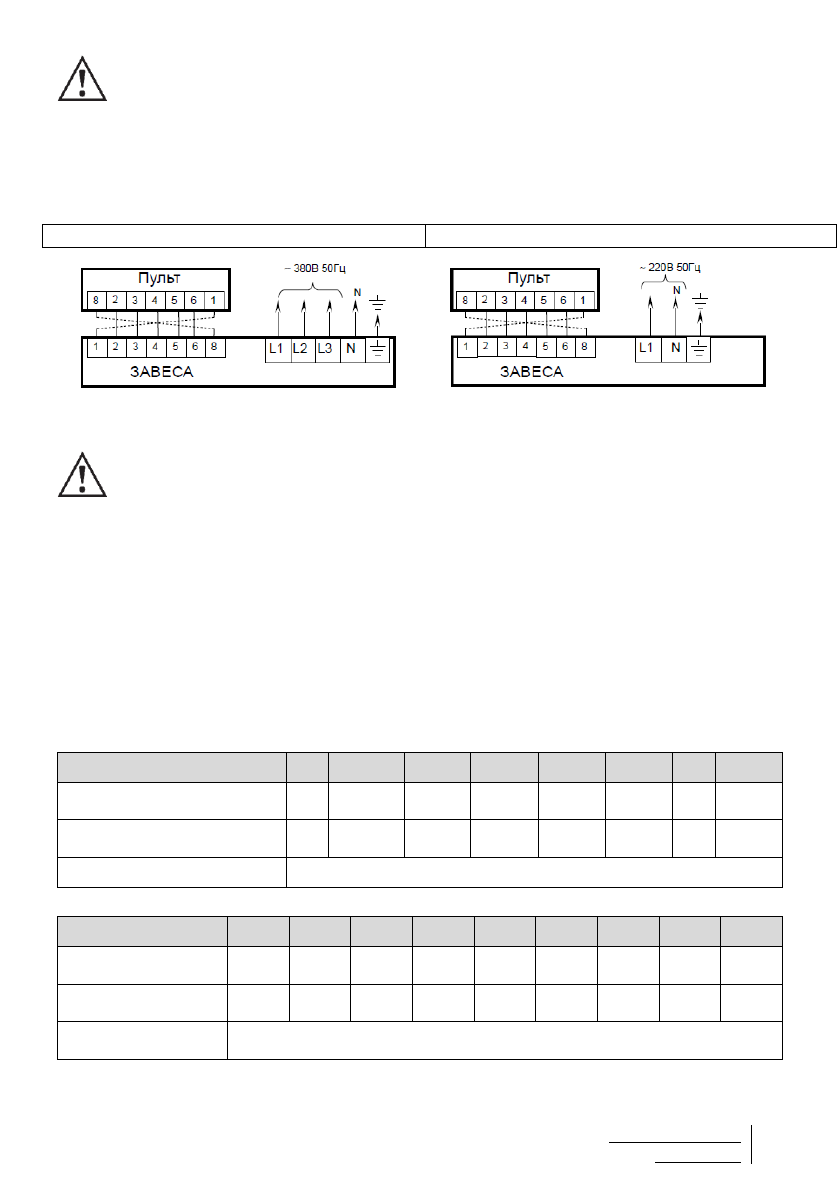

Рис. 3. Схемы подключения завес к электросети и пульту управления

Внимание!

Завесы

М5, М6, М9 есо, Т105Е10, Т106Е10, Т104Е15, Т106Е20

выпускаются

в конфигурации для подключения к сети 220В. Для подключения завес к трехфазной
сети  380В  50Гц  необходимо  удалить  две  перемычки  между  фазами

L1 и L2, L2 и L3

.

При

использовании

кабеля

с

одноцветными

жилами,

рекомендуется

промаркировать выводы для исключения ошибок подключения.

5.

Установить крышку завесы и закрутить

саморезы

.

6.

Совместив  основание  и  крышку

пульта,  закрыть  крышку.  Закрутить  верхний  винт  для

фиксации крышки.

Автоматический выключатель и сечение сетевого кабеля должны соответствовать таблице

4.

В случае, если длина сетевого кабеля более 20 м, необходимо учитывать падение

напряжения.

Таблица 4.1

Модель

М3

M3 eco

М5

М5

есо

М6

М6 есо

М

9

М9 есо

Автоматический выключатель,
А

16

10

25 / 16

16

32 / 16

16

16

25 / 10

Сечение сетевого кабеля,
(медного) мм²

2,5

1,5

4 / 2,5

2,5

4 / 2,5

2,5

2,5

4 / 2,5

Сечение кабеля пульта, мм²

0,5÷0,75

Таблица 4.2

Модель

Т103Е10

Т105Е10

Т106Е10

Т104Е15

Т107Е15

Т109Е15

Т106Е20

Т110Е20

Т112Е20

Автоматический
выключатель, А

16

25 / 16

32 / 16  25 / 10

16

16

32 / 16

25

32

Сечение сетевого кабеля,
(медного) мм²

1,5

4 / 1,5

4 / 1,5  2,5 /2,5

2,5

2,5

4 / 1,5

4

4

Сечение кабеля пульта,
мм²

0,5÷0,75
