6

4.

Инструкции по сборке

Извлеките  нагреватель  из  картонной  коробки.  Если  устройство  каким

-

либо

образом повреждено, не используйте его и обратитесь к своему

дилеру.

Следующие аксессуары поставляются в картонной упаковке.

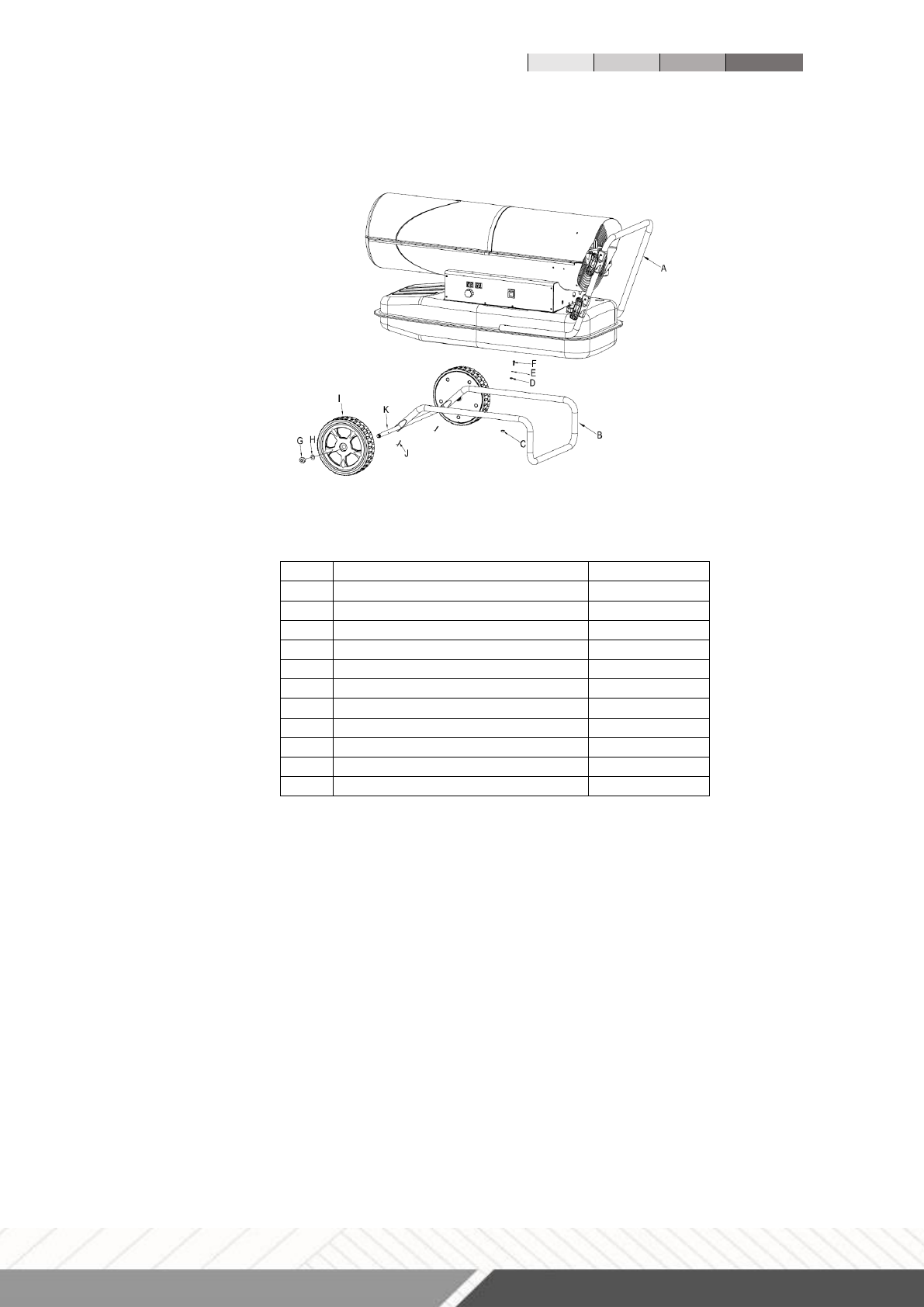

Рис. 1

Для сборки нагревателя действуйте следующим образом (см. Рис. 1):

1.

Вставьте  вал  колеса  K  в  соответствующее  отверстие  опорной  трубы  B

，

вставьте шплинт J в соответствующие отверстия; наденьте колесо I на вал колеса

K  наденьте  плоскую  шайбу  H  с  двух  сторон  вала,  закрутите  гайку  G,  чтобы

зафиксировать колесо на валу.

2.

Поместите корпус обогревателя на опорную трубу в сборе, убедитесь, что 4

отверстия  ручки  А  указывают  на  соответствующие  4  отверстия  на  опорной  трубе

соответственно.

3.

Используя  винт  F,  пружинную  шайбу  E,  плоскую  шайбу  D  и  гайку  C,

прикрепите узел трубы ножек и ручку к резервуару.

Инструкция по установке



Установите  обогреватель  на  плоскую  ровную  негорючую  твердую

поверхность.



Выхлопные газы очень вредны для людей и животных, когда выпускаются в

замкнутом пространстве без вентиляции.



Обогреватели косвенного нагрева при установке в помещении должны быть

подключены  к  выхлопной  трубе  для  вывода  продуктов  сгорания  наружу.  Для

Поз.

Описание

Кол

-

во

А

Ручка

1

B

Труба опоры

1

C

Гайка М5

10 или

12

D

Обычная шайба

10 или

12

E

Пружинчатая шайба

6

или

8

F

Винт

10 или

12

G

Гайка М12

2

H

Шайба плоская ø12

2

I

Колесо

2

J

Шплинт

2

K

Вал колеса

1
