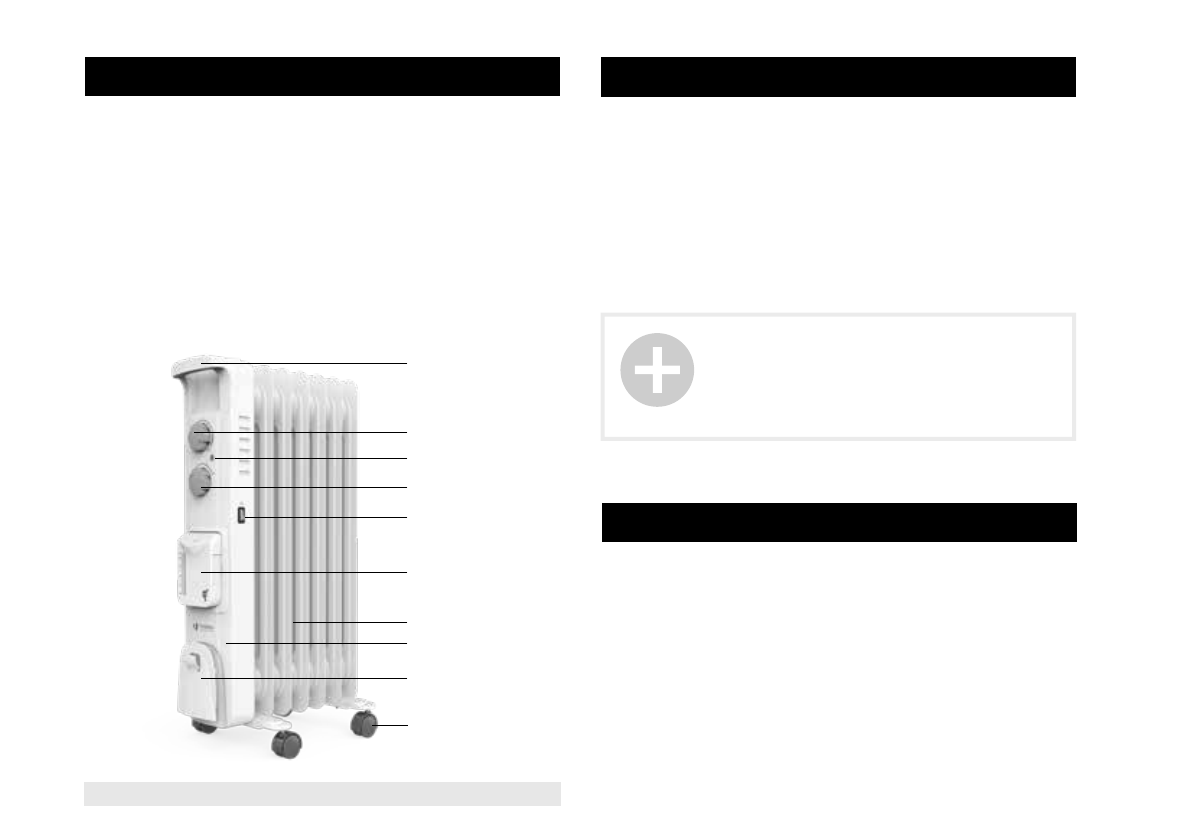

4. ОПИСАНИЕ ПРИБОРА

1. Ручка для перемещения
2. Индикатор нагрева
3. Ручка термостата
4. Ручка переключателя мощности
5. Роликовые колесики для перемещения радиатора (входят в ком-

плект поставки)
6. Лицевая панель прибора
7. Маслосодержащие секции радиатора
8. Держатель сетевого шнура
9. Выключатель увлажнителя воздуха
10. Увлажнитель воздуха

Рис. 1

5. КОМПЛЕКТ ПОСТАВКИ

1. Маслонаполненный радиатор - 1 шт
2. Роликовые колеса, в сборе - 2 шт
3. U-образная скоба - 2 шт
4. Барашковая гайка - 1 комплект
5. Руководство по эксплуатации и гарантийный талон - 1 шт
6. Упаковка - 1 шт

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция

и технические характеристики прибора, а также

его комплектация могут быть изменены произво-

дителем без предварительного уведомления.

6. СБОРКА И УСТАНОВКА

1. Выньте радиатор и роликовые колёса из упаковки и удалите весь

упаковочный материал.
2. Переверните радиатор вверх дном на коврике или мягкой поверх-

ности, чтобы не повредить лакокрасочное покрытие.
3. Закрепите пластины колёс на нижнюю часть секций радиатора

при помощи прилагаемых U-образных скоб и барашковых гаек, про-

пустив  U-образную скобу под соединительный межсекционный эле-

мент и соединив скобу с пластиной колес.
4. Затяните барашковую гайку с одной стороны и барашковую гайку

с другой стороны в выступах струбцины.
5. Переверните радиатор обратно и поставьте вертикально.
