*  Сурет  анықтамалық  ақпарат  ретінде  берілген  және  шынайы  аспаптан

ерекшеленуі мүмкін


1. Тасымалдауға арналған тұтқа

2. Термостат тұтқасы
3.

Қуаттылықты ауыстырып-қосқышы

4. Радиатордың құрамында майы бар секциялары
5.

Аспаптың алдыңғы панелі

6. Желілік баусымды ұстағыш

7.  Радиаторды  тасымалдауға  арналған  шығыршықты  доңғалақтар  (жеткізу

жиынтығына кіреді)


6.

ЖЕТКІЗУ ЖИЫНТЫҒЫ

1. Май толтырылған радиатор – 1 дана

2. Шығыршықты доңғалақтар, жинақта – 2 дана
3. U-

тәрізді қапсырма - 2 дана

4. Қосқұлақ сомын – 2 дана

5. Пайдалану жөніндегі нұсқаулық – 1 дана

6. Кепілдік талоны – 1 дана

7. Қаптама – 1 дана


7.

ЖИНАУ ЖӘНЕ ОРНАТУ

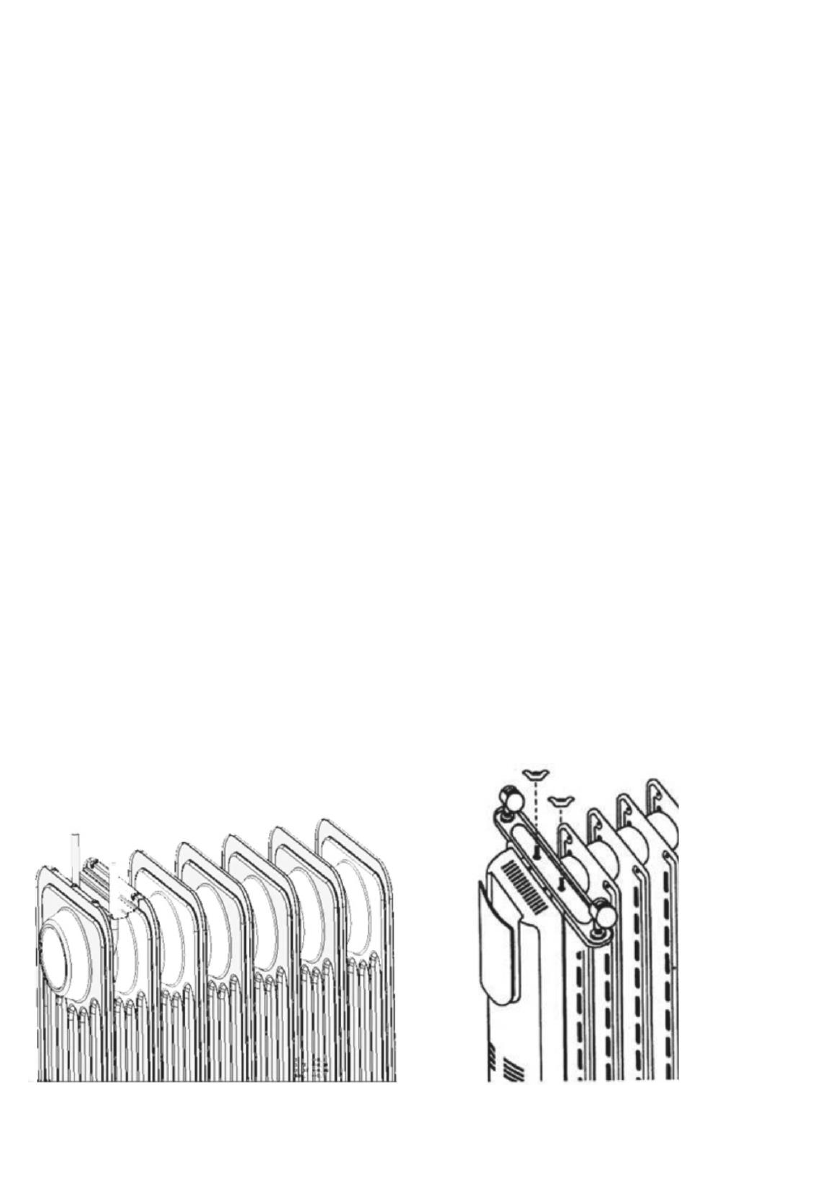

1.  Радиатор  мен  шығыршықты  доңғалақтарды  қаптамадан  алып  шығыңыз  және

барлық қаптау материалын алып тастаңыз.

2.  Лак-бояу  жабынын  зақымдамау  үшін  кілемде  немесе  жұмсақ  үстіңгі  бетте

радиаторды астыңғы жағын жоғары қаратып аударыңыз.

3.  Қоса  берілетін  U-тәрізді  қапсырмалар  мен  қосқұлақ  сомындардың  көмегімен,
U-

тәрізді  қапсырмаларды  жалғаушы  секция  аралық  элементтің  астынан  өткізіп

және  қапсырманы  доңғалақтардың  тілімшесімен  жалғай  отырып,  доңғалақтардың

тілімшелерін радиатор секцияларының төменгі жағына бекітіңіз.

4.  Бұранды  қысқыштың  дөңестерінде  бір  жағынан  қосқұлақ  сомынды  және  екінші

жағынан қосқұлақ сомынды тартыңыз.

5. Радиаторды қайта аударыңыз және тік қойыңыз.



                               2-

сурет                                                            3-сурет
