ВНИМАНИЕ!

1.Электрическая розетка должна быть рассчитана

на номинальный ток не ниже 16А, а электрический

провод, подводимый к розетке от щита питания дол-

жен иметь сечение жилы не менее 1,5 мм

2

, для мед-

ного провода и не менее 2,5 мм

2

, для алюминиевого

провода.
2.В щите питания должен быть установлен автомати-

ческий выключатель, рассчитанный на номинальный

ток 16А, для защиты электропроводки от перегру-

зок.

ВНИМАНИЕ!

1.Электрический провод, подводимый к розетке от

щита питания должен иметь сечение жилы не менее

2,5 мм

2

 (для медного провода).

2.В щите питания должен быть установлен авто-

матический выключатель, рассчитанный на номи-

нальный ток 25А, для защиты электропроводки от

перегрузок.

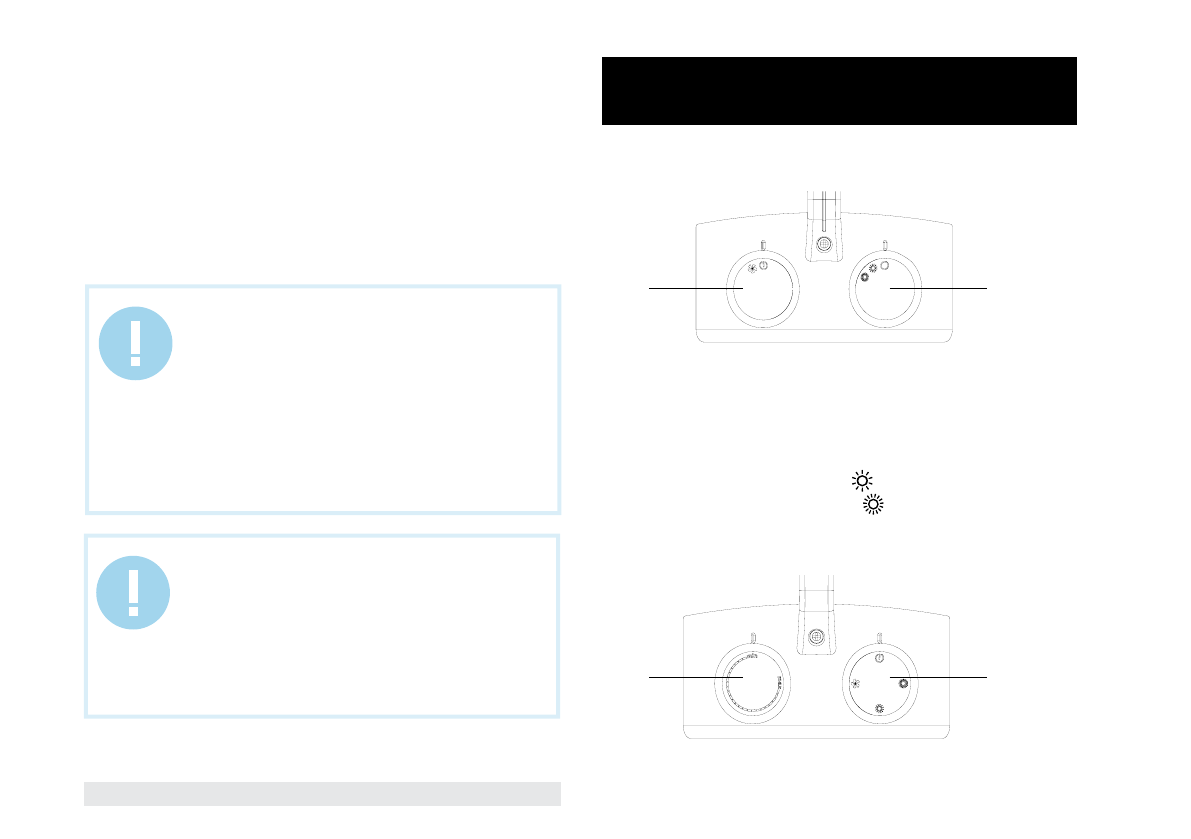

Панель управления электрической тепловой пушки моде-

ли TIH R5 3M / TIН R5 3M ECO

Панель управления электрической тепловой пушки модели

TIH R5 5M

7. УПРАВЛЕНИЕ ЭЛЕКТРИЧЕСКОЙ

ТЕПЛОВОЙ ПУШКОЙ

Рис. 2

Рис. 3

3. Перед подключением устройства, убедитесь в том, что он заземлен

надлежащим образом. Правильное заземление важно для минимиза-

ции ударов током.
4. Прибор рассчитан на подключение к электрической сети перемен-

ного тока с однофазным напряжением 220В~ (допустимые колебания

напряжения от 198В~ до 242В~) и контуром заземления.
5. Для подключения к электрической сети прибор комплектуется се-

тевым шнуром с вилкой.
6. Для подключения прибор к электрической сети вставьте вилку се-

тевого шнура электрической пушки в розетку с  заземляющим про-

водом

1. Ручка режимов работы вентилятора
Используется для включения/выключения режима работы вентиля-

тора
2. Ручка переключения мощности нагрева
Используется для выбора следующих режимов работы:

• Режим низкой мощности нагрева «     »
• Режим высокой мощности нагрева «     »

1

1

2

2
