ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция и
технические характеристики тепловентилятора, а
также его комплектация могут быть изменены про-
изводителем без предварительного уведомления.

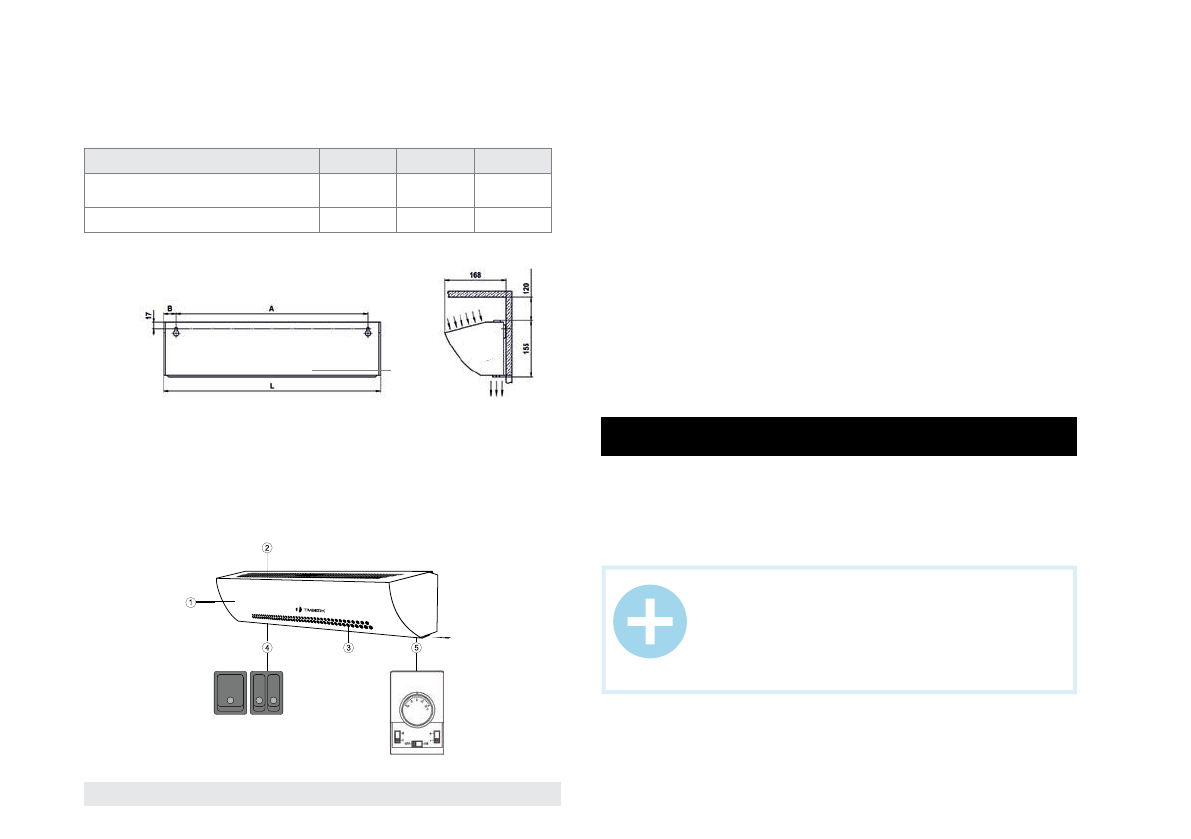

Рис. 1

Рис.2

Размерные характеристики

Размерные характеристики тепловой завесы серии THC WS3 в мм в
соответствии с рис. 1. приведены в таблице 2.

Условия эксплуатации

Завеса предназначена для эксплуатации в закрытых помещениях с
температурой воздуха от минус 10

0

С до плюс 40

0

С, при относитель-

ной влажности воздуха не более 93%, в условиях, исключающих по-
падание на нее капель, брызг и атмосферных осадков (климатиче-
ское исполнение УХЛ 3.1 по ГОСТ 15150).

1. Корпус

2. Перфорированная решётка забора воздуха

3. Решётка выхода  воздуха

4. Панель управления

5. Выносной пульт управления*

* Приобретается отдельно

Принцип работы тепловой завесы (рис. 2, 3)

Тепловая завеса состоит из корпуса (1), изготовленного из листо-
вой стали, покрытой высококачественным полимерным покрытием.
Внутри корпуса установлены игольчатые нагревательные элемен-
ты («стич-элементы») и вентиляторный блок. Вентиляторы забира-
ют  воздух через перфорированную решетку (2), после чего поток
воздуха, проходя через нагревательные элементы, нагревается и с
большой скоростью направляется через решётку выхода воздуха (3)
сверху вниз, создавая мощный воздушный поток.

Описание тепловой завесы серии

THC WS3 3MX...3MS AERO II

Модель

А

B

L

THC WS3 3MX...3MS

340 мм

128,5 мм

597 мм

THC WS3 5MX.... 5MS

550 мм

130 мм

810 мм

Таблица 2

1. Тепловая завеса -1 шт.

2.  Руководство по эксплуатации и гарантийный талон -1 шт.

5. КОМПЛЕКТАЦИЯ

www.timberk.com • тепловая завеса

4
