ВНИМАНИЕ!

Все работы по подключению тепловой завесы про-
изводить только при полном снятии напряжения пи-
тания.

ВНИМАНИЕ!

1. Электрическая розетка должна быть рассчитана
на номинальный ток не ниже 16А, а электрический
провод, подводимый к розетке от щита питания дол-
жен иметь сечение жилы  не менее 1,5 мм2  для мед-
ного провода и не менее 2,5 мм2  для алюминиевого
провода.

2. В щите питания должен быть установлен авто-
матический выключатель, рассчитанный на  номи-
нальный ток 16А, для защиты электропроводки от
перегрузок.

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция и
технические характеристики тепловентилятора, а
также его комплектация могут быть изменены про-
изводителем без предварительного уведомления.

ПРИМЕЧАНИЕ:

При эксплуатации тепловой завесы в вертикальном
положении ее срок службы может быть уменьшен.

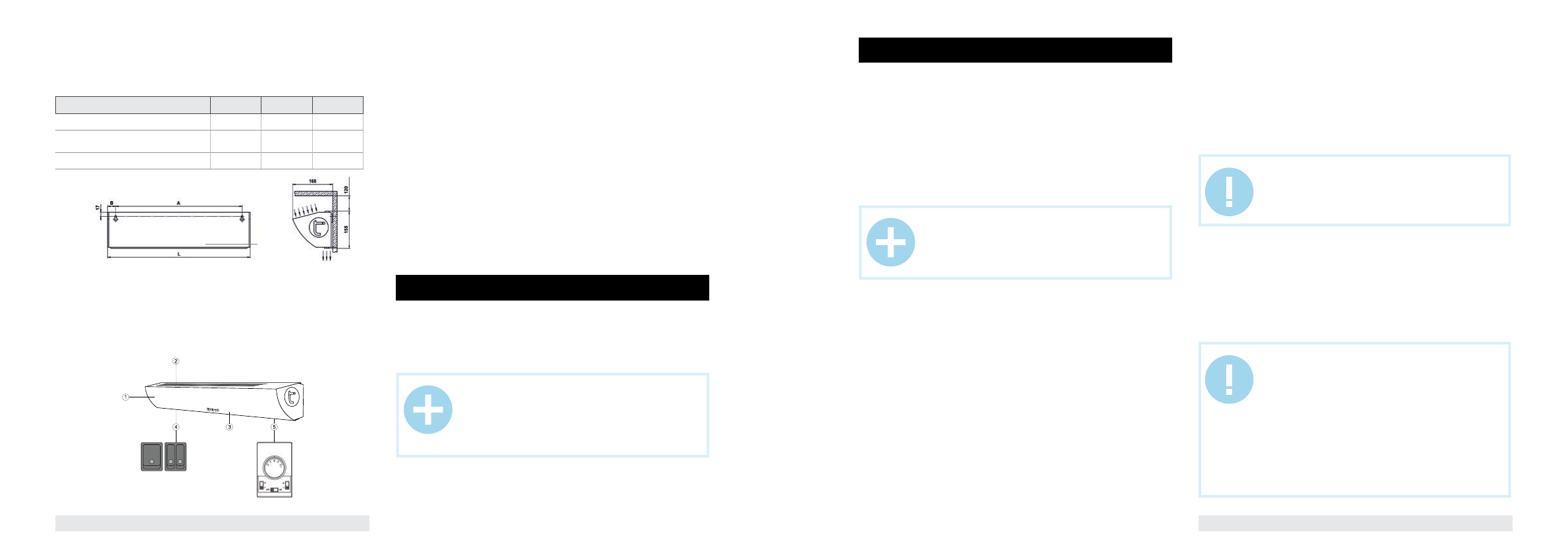

Рис. 2

Рис. 3

Размерные характеристики

Размерные характеристики тепловой завесы серии THC WS3 в мм в
соответствии с рис. 1. приведены в таблице 2.

Условия эксплуатации

Завеса предназначена для эксплуатации в закрытых помещениях с
температурой воздуха от минус 10

0

С до плюс 40

0

С, при относитель-

ной влажности воздуха не более 93%, в условиях, исключающих по-
падание на нее капель, брызг и атмосферных осадков (климатиче-
ское исполнение УХЛ 3.1 по ГОСТ 15150).

1. Корпус

2. Перфорированная решётка забора воздуха

3. Решётка выхода  воздуха

4. Панель управления

5. Выносной пульт управления*

* Приобретается отдельно

Принцип работы тепловой завесы (рис. 3, 4)

Тепловая завеса состоит из корпуса (1), изготовленного из листо-
вой стали, покрытой высококачественным полимерным покрытием.
Внутри корпуса установлены игольчатые нагревательные элементы
(«стич-элементы») и вентиляторный блок. Вентиляторы забирают

воздух через перфорированную решетку (2), после чего поток воз-
духа, проходя через нагревательные элементы, нагревается и с боль-
шой скоростью  направляется  через  решётку выхода воздуха (3)
сверху вниз, создавая мощный воздушный поток.

Описание тепловой завесы серии THC WS3

Модель

А

B

L

THC WS3 2M

340 мм

128,5 мм

597 мм

THC WS3 3M

340 мм

128,5 мм

597 мм

THC WS3 5M

550 мм

130 мм

810 мм

Таблица 2

1. Тепловая завеса -1 шт.

2. Руководство по эксплуатации -1 шт.

3. Гарантийный талон -1 шт.

Местоположение и монтаж

1. Тепловая завеса может быть смонтирована на любой опорной кон-
струкции, обеспечивающей устойчивое и прочное крепление.

2. Наиболее эффективно применение завесы при установке над
дверными проемами высотой до 2,2 м и для защиты открытых окон-
ных проемов высотой до 1,5 м.

3. Тепловые завесы могут устанавливаться как горизонтально с ниж-
ним расположением решетки выхода воздуха, так и в вертикальном
положении, при этом панель управления прибора или кабель управ-
ления должны находиться в верхней части.

4. Завеса устанавливается как можно ближе к верхней стороне прое-
ма, при этом необходимо выдержать расстояние между верхней стен-
кой корпуса и потолком не менее 50 мм.

5.Чтобы получить максимальную эффективность ширина проёма
должна быть меньше или равна ширине выдуваемого воздушного
потока.

6. В широких проемах завесы устанавливаются одна за другой, с тем,
чтобы перекрывалась вся ширина проема.

7. Для монтажа тепловой завесы на тыльной стороне её корпуса име-
ются специальные установочные  отверстия. За эти отверстия завеса
навешивается на предварительно вмонтированный в стену крепеж.
В качестве крепежа рекомендуются шурупы или болты с шляпкой
диаметром 9-12 мм (в комплект поставки не входят). Установочные
размеры завесы приведены в таблице 2, 3.

Подключение к электрической сети

1. Перед подключением тепловой завесы к электрической сети, убе-
дитесь, что параметры электросети в месте подключения   соответ-

5. КОМПЛЕКТАЦИЯ

6. УСТАНОВКА

ствуют параметрам, указанным на маркировочной табличке с техни-
ческими данными прибора.

2. Работы по подключению завесы  к электрической сети  должны
производить только квалифицированные специалисты в соответ-
ствии с  установленными  «Правилами устройства электроустановок»
и «Правилами техники безопасности при эксплуатации электроуста-
новок работающих при напряжении до 1000В».

3. Перед подключением завесы, убедитесь в том, что завеса заземле-
на надлежащим образом. Правильное заземление важно для мини-
мизации ударов током и опасности возгорания.

Модели THC WS3 2M, THC WS3 3M

1. Тепловая завеса  рассчитана на подключение к электрической сети
переменного тока с однофазным напряжением 220В (допустимые ко-
лебания напряжения от 198В до 242В) и контуром заземления.

2. Для подключения к электрической сети тепловая завеса комплек-
туется сетевым шнуром с вилкой.

3. Для подключения тепловой завесы к электрической сети вставьте
вилку сетевого шнура тепловой завесы в розетку с  заземляющим
проводом.
