Модели THC WS1 6M, THC WS2 6M AERO

1. Тепловая завеса рассчитана на подключение стационарно к элек-

трической сети переменного тока с однофазным напряжением 220В

(допустимые колебания напряжения от 198В до 242В) и контуром за-

земления.
2. Перед подключением завесы  к электрической сети необходимо

произвести подключения выносного пульта управления, для этого не-

обходимо:
- отвернуть винт на пульте управления,
- снять верхнюю крышку и панель пульта,
- закрепить пульт на стене,
- подключить к клеммной колодке пульта кабель управления, выведен-

ный из завесы, в соответствии со схемой, указанной на рис. 6 и на

корпусе завесы.
- установить панель и верхнюю крышку (инструкция по установке пуль-

та и комплект крепежа прилагаются).

3. Подключение к стационарной электросети производится в соответ-

ствии со схемой, указанной на рис. 6 и на корпусе завесы.
4. Жилы кабеля, идущего от источника питания необходимо соединить

с жилами силового кабеля, выведенного из корпуса завесы с помощью

клеммной колодки или специальных соединительных зажимов, обеспе-

чивающих надежную изоляцию и фиксацию проводов (в комплект по-

ставки не входят).

ВНИМАНИЕ!

1. Электрический провод, подводимый к завесе от

щита питания должен иметь сечение жилы  не менее

2,5 мм2 (для медного провода).
2. В щите питания должен быть установлен авто-

матический выключатель, рассчитанный на  номи-

нальный ток 25А, для защиты электропроводки от

перегрузок.

ВНИМАНИЕ!

Пульт управления должен располагаться вне зоны

воздушного потока завесы, иначе работа терморегу-

лятора будет зависеть от температуры воздушного

потока.

ВНИМАНИЕ!

Работы по подключению пульта производить до

подключения завесы к стационарной электросети,

иначе кабель управления будет находиться под на-

пряжением.

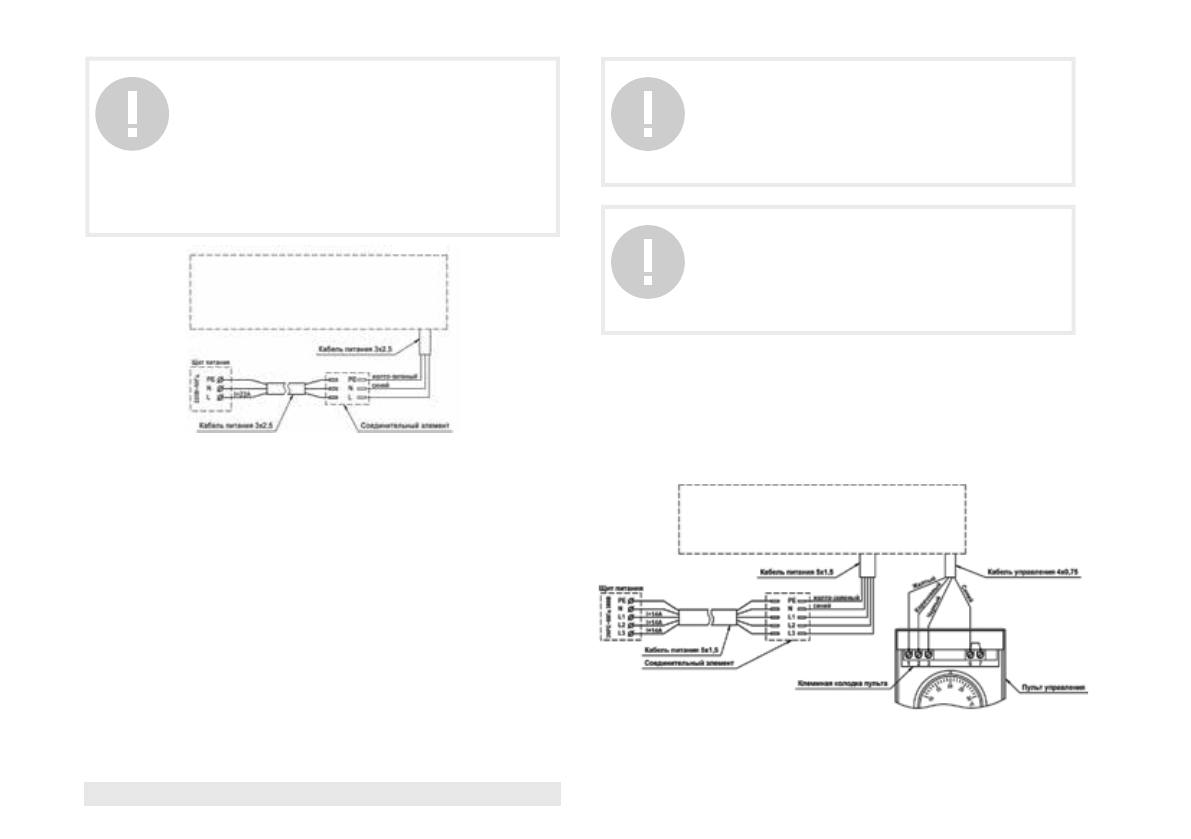

Рис. 5

Рис. 6
