www.timberk.com • э

лектрический конвектор

5

1000 w

1500 w

2000 w

440 mm

610 mm

760 mm

400 mm

400 mm

400 mm

Рис. 3

Рис. 2

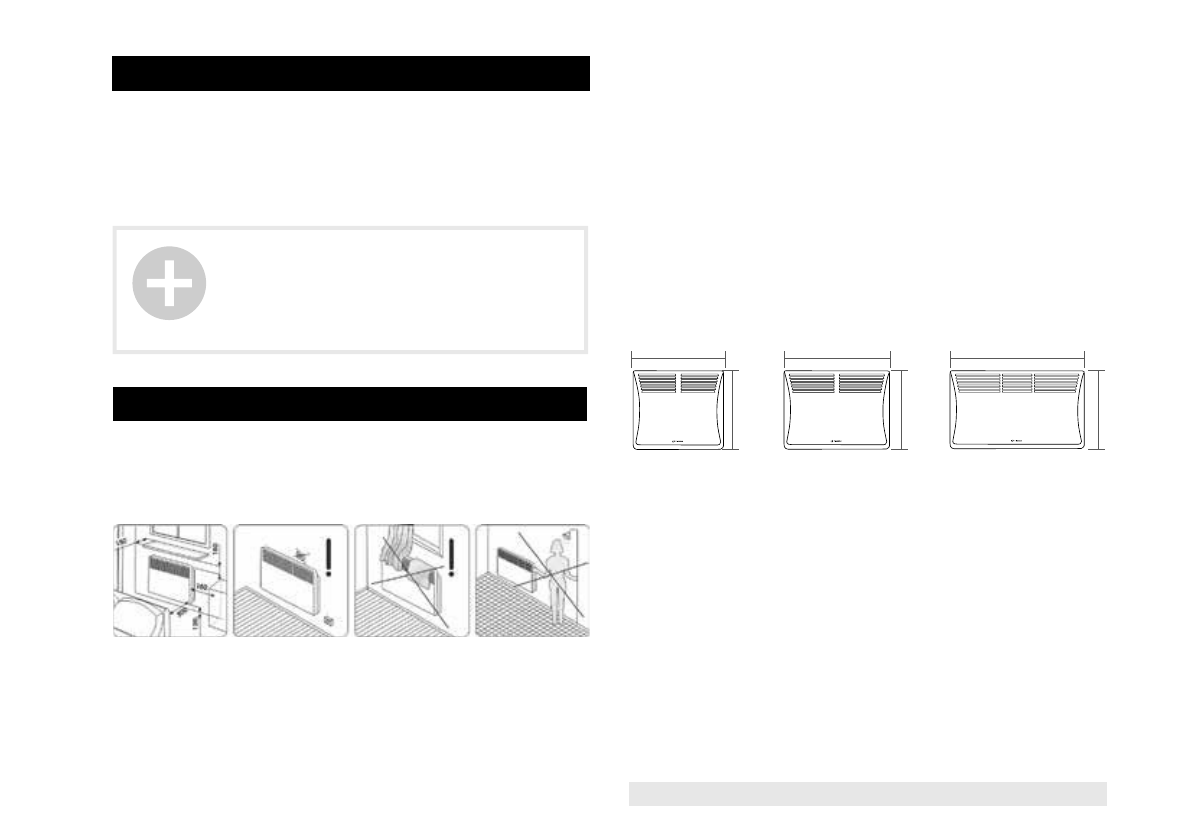

Установка конвектора на стену (рис. 2, 3) - размеры указаны в

миллиметрах.

1. Конвектор – 1 шт.
2. Установочный комплект – 1 шт.
3. Опорная ножка – 2 шт.
4. Руководство по эксплуатации и гарантийный талон – 1 шт.
5. Упаковка – 1 шт.

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция

и технические характеристики конвектора, а так-

же его комплектация могут быть изменены про-

изводителем без предварительного уведомления.

6. УСТАНОВКА

5. КОМПЛЕКТ  ПОСТАВКИ

1. Раскройте заводскую упаковку и аккуратно извлеките из неё при-

бор.
2. Удалите уплотнители из пенопласта с краёв прибора и освободите
его от полиэтилена.
3. В соответствие с рис. 2 определите место установки конвектора с

соблюдением минимальных расстояний от предметов и минимально-

го расстояния от пола.
4. Согласно рис. 3 (в зависимости от мощности прибора) просверлите

в стене отверстия, вставьте в них дюбели, и закрутите установочные

винты.
5. Установите кронштейны из установочного комплекта на конвектор,

прикрутив их к задней панели винтами.
6. На установочные винты в стене с помощью кронштейнов подвесьте

конвектор и проверьте надёжность крепления.

Установка конвектора на ножки

1. Достаньте 2 опорные ножки из упаковки конвектора.
2. Переверните прибор так, что бы его нижняя часть находилась вверху.
3. Приложите опорные ножки к нижней части прибора с левой и  с

правой стороны таким образом, чтобы крепежные отверстия совпа-

дали с отверстиями на корпусе прибора.
4. Закрутите крепежные винты в имеющиеся отверстия, прилагая при

этом достаточные  усилия. Проверьте надежность крепления.
5. Переверните прибор в правильное положение и установите его на

ровную, горизонтальную поверхность строго в вертикальном поло-

жении.
