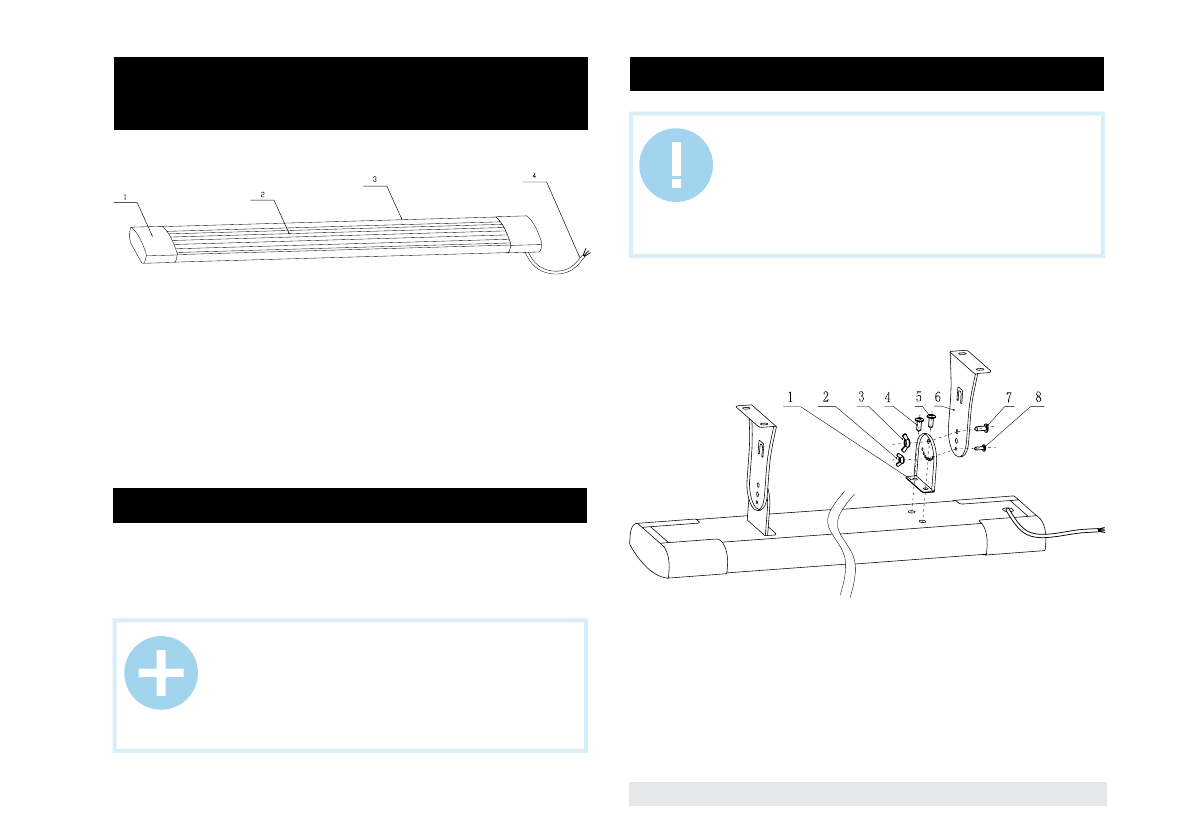

1. Боковая крышка
2. Нагревательный элемент
3. Корпус обогревателя
4.Сетевой провод для подключения к электрической сети

4. ОПИСАНИЕ ИНФРАКРАСНОГО

ОБОГРЕВАТЕЛЯ

Рис.2

1. Инфракрасный обогреватель - 1 шт
2. Крепёжный комплект - 1 шт
3. Руководство по эксплуатации и гарантийный талон - 1 шт

5. КОМПЛЕКТ  ПОСТАВКИ

ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция и

технические характеристики инфракрасного обо-

гревателя, а также его комплектация могут быть

изменены производителем без предварительного

уведомления.

Монтаж инфракрасного обогревателя

Схема установки крепёжного комплекта для монтажа инфракрасного

обогревателя указана на Рис. 3.

6. УСТАНОВКА

ВНИМАНИЕ!

Работы по монтажу инфракрасного обогревателя

и подключению его  к электрической сети  должны

производить только квалифицированные специали-

сты в соответствии с «Правилами устройства элек-

троустановок» и «Правилами техники безопасности

при эксплуатации электроустановок».

Рис.3

1. Раскройте заводскую упаковку и аккуратно извлеките из неё обо-

греватель.
2. Достаньте крепёжный комплект.
3. Из крепёжного комплекта установите крепления (1)   на прибор, с

помощью винтов  (4), (5).
4. В соответствие с рис. 1 и таблицей 2 определите место установки
