– Кронштейн – L-подібний – 4 шт.

2

– Анкерний болт – M6мм*60мм – 4 шт.

3

– Болт – М5мм*10мм – 4 шт.

4

– Гайка – М6мм – 2 шт.

5

– Шайба – 6мм*1мм – 2 шт.

6

– Болт єднальний – М6мм*12мм – 2 шт.

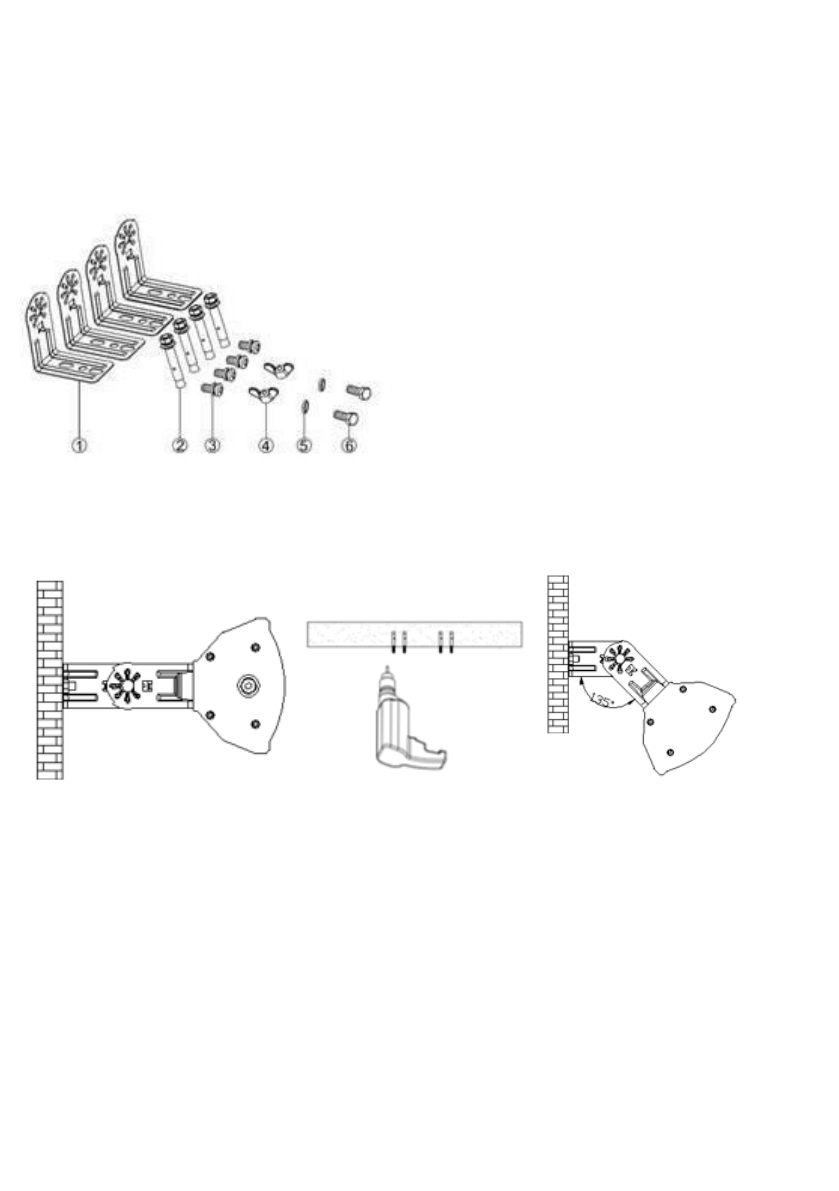

Малюнок 3


Малюнок 4                                 Малюнок 5                                 Малюнок 6


1.

Розкрийте заводську упаковку та акуратно вийміть з неї обігрівач.

2. Вийміть комплект кріплення (мал. 3).

3. Закріпіть відповідний кронштейн на корпусі приладу, як вказано на мал. 4.

4.  Оберіть  місце  встановлення  обігрівача  на  рівній  поверхні  стіни  чи  стелі,

дотримуючись  відстані,  вказаної  в  п. 4.1.  Зробіть  необхідну  розмітку  та

просвердліть  отвори.  Закріпіть  настінний  кронштейн  за  допомогою  чотири

анкерних болтів (мал. 5). Переконайтеся, що кронштейн міцно закріплено.

5.  Зіставте  два  отвори  настінного  кронштейна  з  двома  отворами  кронштейна  на

приладі  та  з’єднайте  кронштейни  за  допомогою  відповідних  болтів,  шайб,  гайок

(мал. 6).

6.  Перевірте  надійність  кріплення  та  встановлення  приладу  суворо  паралельно

підлозі.
