1. Open the factory package and carefully remove the heater.
2. Take the set of fasteners (Fig. 3).
3. Secure the respective bracket on the appliance body as shown in Fig. 4.
4.  Select  the  heater  installation  place  on  a  flat  surface  of  the  wall  or  ceiling  with
observation of the distances specified in cl. 4.1. Mark out as necessary and drill holes.
Install  the  wall  bracket,  securing  it  with  four  anchor  bolts  (Fig.  5).  Make  sure  the
bracket is attached firmly.
5.  Align  two

holes  of  the  wall  bracket  with  two  holes  of  the  appliance’s  bracket  and

connect the brackets using the appropriate bolts, washers, nuts (Fig. 6).
6. Check that attachment is firm and the appliance is installed parallel to the floor.

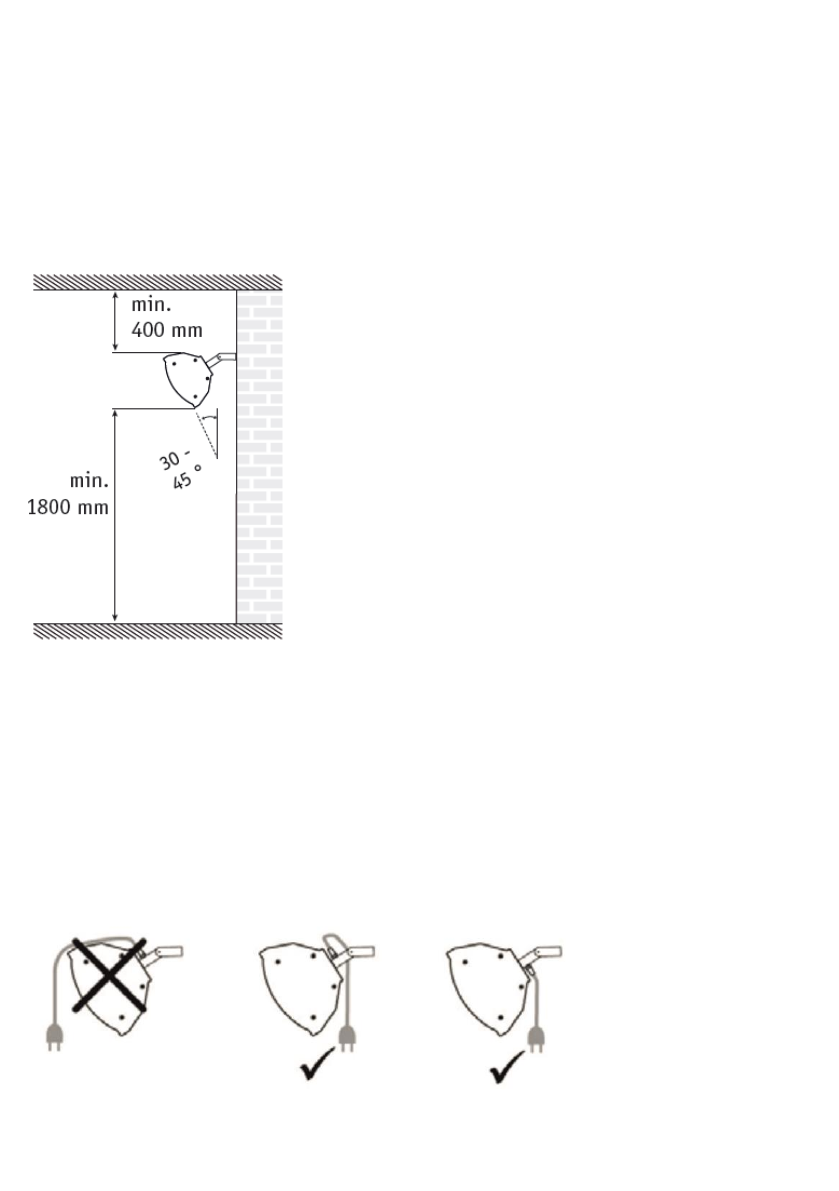

Figure 7

NOTE

Depending  on  the  material  and  design  of  the  ceiling  structural  elements,  the  heater  is
secured  onto  the  appropriate  fasteners  chosen  on  the  basis  of  the  strength  condition.
The  strength  of  the  ceiling  or  structural  elements,  to  which  the  heater  is  secured,
should be sufficient to endure the 5-fold weight of the heater.

ATTENTION!

Make  sure  that  the  power  cable  is  installed  correctly  and  does  not  contact  the  hot
surfaces  of  the  appliance.  If  necessary,  the  power  cable  can  be  attached  to  the  metal
mounting bracket behind the heater using plastic ties (see Fig. 8).










Figure 8
