4

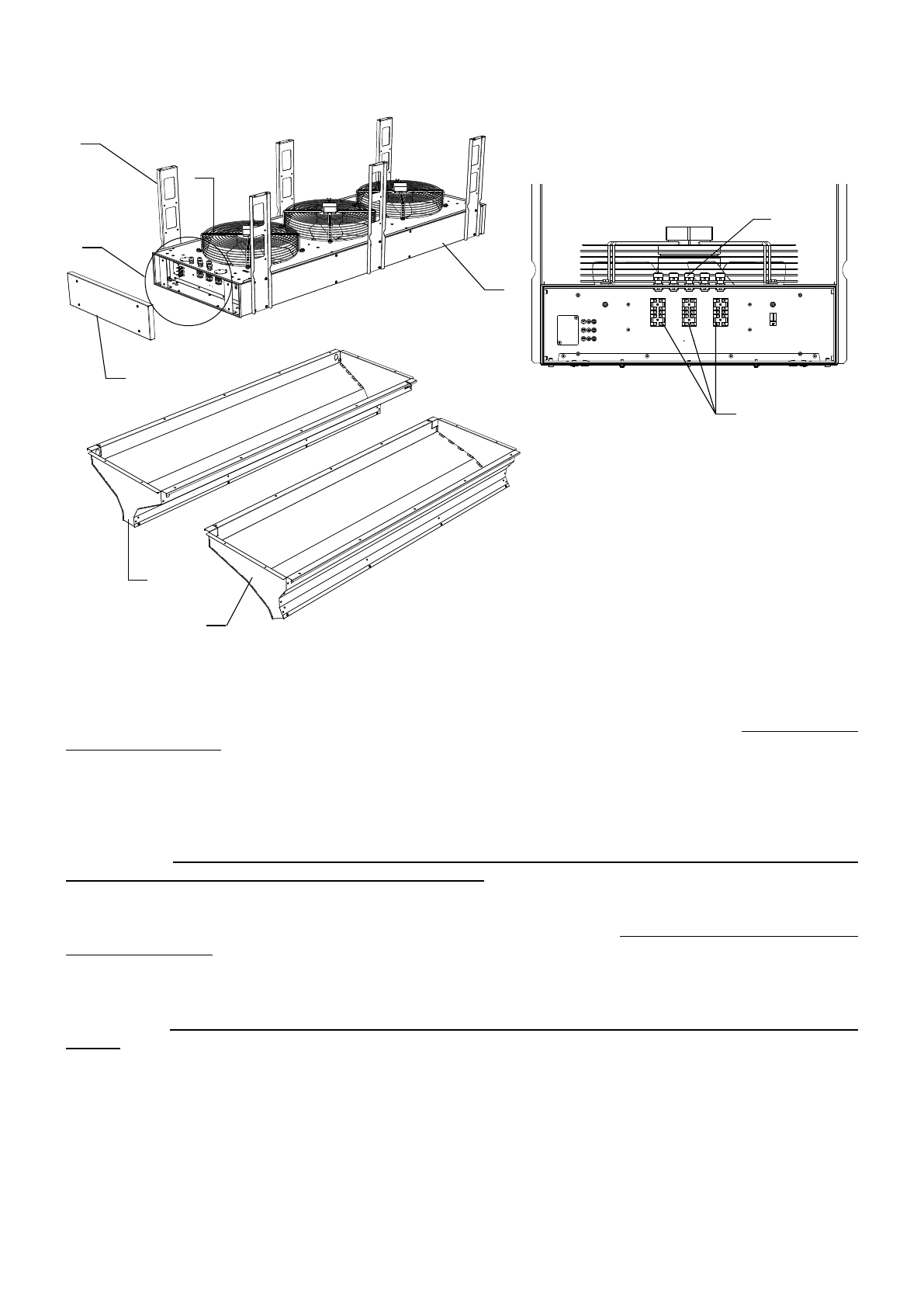

Рисунок 1. Воздушная завеса

4.5  У п р а в л е н и е   з а в е с о й

4.5.1 Управление завесой и подключение к электрической сети может быть осуществлено двумя способами:

СПОСОБ 1. Подключение через модуль МП-WA.

Модуль  подключения  завес,  далее  модуль  МП-WA,  предназначен  для  подключения  одной  завесы  со

степенью  защиты  IP54  к  электрической  сети  и  управления  с  помощью  выносного  пульта  HL10L.  К  одному  пульту

HL10L  можно  подключить  до  двадцати  завес  через  модули  МП-WA.  Подключение  дополнительного  оборудования

(см. п.4.6.1) необходимо осуществлять при помощи БЛОК-WA. Подробное описание подключения завес через модуль

МП-WA,  а  также  подключение  дополнительного  оборудования  к  БЛОК-WA  смотри  в  паспортах  на  модуль  МП-WA  и

БЛОК-WA. Данный способ подключения экономически целесообразно применять если количество подключаемых завес

варьируется от 1 до 3 или больше 6.

ВНИМАНИЕ!

Модуль  МП-WA,  БЛОК-WA  и  пульт  управления  HL10L  в  комплектность  завесы  не  входят  и

приобретаются отдельно согласно проекта защиты проема.

СПОСОБ 2. Подключение через БКУ-WA6.

Блок коммутации и управления завес, далее БКУ-WA6, предназначен для коллективного подключения завес со

степенью защиты IP54 к электрической сети и управления с помощью выносного пульта HL10L (входит в комплект БКУ-

WA6),  а  также  подключения  дополнительного  оборудования  (см.  п.4.6.1)  напрямую  к  БКУ-WA6  без  помощи  БЛОК-WA.

Подробное описание подключения завес к БКУ-WA6 а также подключение дополнительного оборудования смотри в паспорте

на БКУ-WA6. Данный способ подключения экономически целесообразно применять при подключении от 4 до 6 завес.

ВНИМАНИЕ!

БКУ-WA6 в комплектность завесы не входит и приобретается отдельно согласно проекта защиты

проема.

4.6  Д о п о л н и т е л ь н о е   о б о р у д о в а н и е

4.6.1 Существует возможность подключения к завесе следующего дополнительного оборудования:

–  Концевой выключатель;

–  Два внешних термостата для автоматической регулировки частоты вращения электродвигателя в зависимости

от наружной температуры воздуха (при условии подключения концевого выключателя).

4.6.2 При срабатывании дополнительного оборудования в завесе  возникает определенная логика работы,которая

подробно описана в паспортах на БЛОК-WA и БКУ-WA6.

4.6.3 Элементы автоматического регулирования (узел терморегулирования, концевой выключатель, термостат

защиты от замораживания, два внешних термостата) должны быть предусмотрены в проекте и установлены монтажной

организацией (в комплект поставок могут быть включены по специальному заказу).

1

2

5

6

3

4

А

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло;

5 - Угловое сопло (по заказу);

6 - Корпус;

7 - Гермовводы;

8 - Колодки (Х1, Х2, Х3).

7

Вид А

 8
